Kaj je rele 5V?

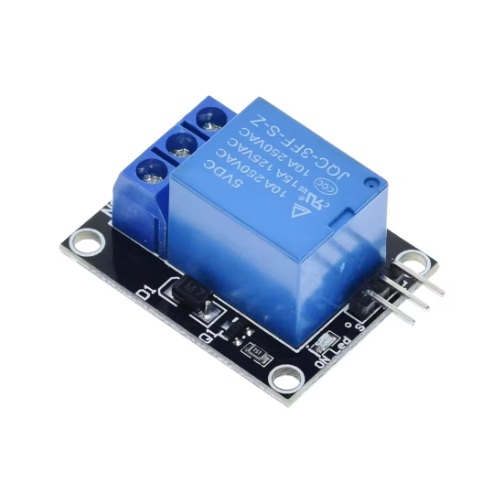

Rele 5V je elektromehansko stikalo s tuljavo, ki deluje pri nazivni napetosti 5 V. To je najbolj razširjen rele v svetu Arduino, saj se napetost tuljave ujema z logiko Arduino Uno, Nano in Mega ter s 5 V napajanjem številnih razvojnih ploščic. Rele 5V galvansko loči krmilni del od močnostnega bremena in z mehanskimi kontakti preklaplja tokove, ki jih mikrokrmilnik sam nikoli ne bi zmogel. Večina modulov ima vgrajen krmilni tranzistor, zaščitno diodo in LED indikator stanja.

Vrste rele 5V

Na voljo so enokanalni, dvokanalni, štirikanalni in osemkanalni moduli. Kontakti so preklopni (SPDT) z izhodi NO in NC, tipična obremenitev je do 10 A pri 250 Vac ali 30 Vdc. Glede na način proženja ločimo module z nizkim proženjem (rele se vklopi ob logični 0) in visokim proženjem (vklop ob logični 1) – nekateri imajo to nastavljivo z mostičkom. Za polno galvansko ločitev so na voljo izvedbe z optosklopnikom.

Kako izbrati rele 5V?

Število kanalov uskladite s številom bremen, ki jih boste neodvisno preklapljali. Preverite tokovno in napetostno obremenitev kontaktov glede na breme – motor, grelec, luč ali ventil. Pomemben je tudi krmilni tok tuljave: pri večkanalnih modulih ga raje napajajte iz ločenega 5 V vira, ne neposredno iz krmilnika. Če delate s 3,3 V ploščico kot je ESP32, razmislite o izvedbi rele 3V ali o ustreznem prilagajanju nivoja.

Področja uporabe

Rele 5V krmili razsvetljavo, črpalke, ventilatorje, magnetne ventile in male gospodinjske naprave v projektih avtomatizacije in pametnega doma. Sorodne izvedbe in celotno ponudbo najdete v kategoriji releji. Pri preklapljanju omrežne napetosti 230 V vedno poskrbite za ustrezno izolacijo in upoštevajte varnostne predpise.
