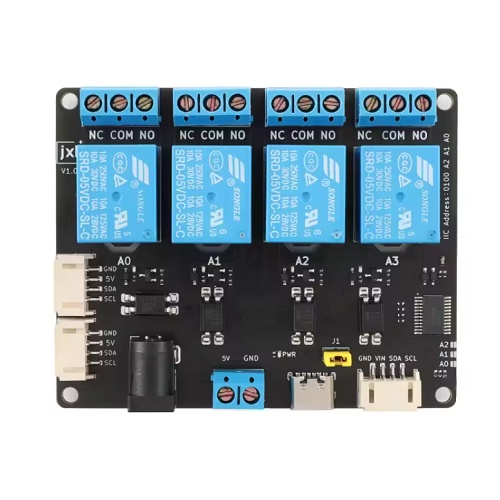

Relejni modul 4 releji I2C XL9535 5V

Opis

Relejni modul 4 releji I2C XL9535 5V

Ko vaš projekt pametnega doma preraste osnovne funkcije, se hitro pojavi potreba po krmiljenju več naprav hkrati – na primer štirih različnih svetil ali ventilov. Namesto da bi za to porabili štiri dragocene izhodne pine na vašem krmilniku (ESP32 ali Arduino), ta modul omogoča popoln nadzor nad štirimi releji preko standardnega I2C vodila.

Zahvaljujoč čipu XL9535, ki deluje kot inteligentni razširjevalnik vhodov in izhodov, za celoten modul potrebujete le dve komunikacijski žici (SDA in SCL). To ne le sprosti prostor na vašem mikrokrmilniku, ampak tudi drastično zmanjša število žic v vaši krmilni omarici, kar vodi do bolj pregledne in zanesljive vezave.

Vsak kanal na modulu je opremljen z lastnim optičnim sklopnikom, ki fizično loči krmilno elektroniko od visokonapetostnega dela. Ta zaščita je ključna pri projektih, kjer krmilite induktivna bremena, saj preprečuje, da bi električni šum ali napetostni sunki ob preklopu relejev poškodovali vaš krmilnik.

Nastavljanje I2C naslova in razširljivost

I2C vodilo deluje podobno kot poštni sistem – da mikrokrmilnik ve, kateremu modulu pošilja ukaz, mora imeti vsaka naprava na istih žicah svojo unikatno številko oziroma I2C naslov. Če želite v svojem projektu uporabiti več takšnih modulov hkrati, morate vsakemu določiti svojo adreso, da ne pride do zmede v komunikaciji. To storite na spodnji strani ploščice, kjer najdete tri polja s kontakti, označena z A0, A1 in A2. Privzeto so ti kontakti “odprti”, kar ustreza naslovu 0x20. S spajkanjem teh kontaktov (torej s fizično povezavo dveh polov) spremenite binarno vrednost naslova. Ker imate na voljo tri naslovne bite, lahko ustvarite kar 8 različnih kombinacij. To pomeni, da lahko na isto vodilo (isti dve žici) povežete do 8 modulov hkrati, kar vam omogoča krmiljenje kar 16 relejev z uporabo samo dveh komunikacijskih pinov na vašem krmilniku.

Ključne lastnosti

• krmiljenje štirih neodvisnih kanalov preko varnega I2C protokola
• vgrajeni optični sklopniki za maksimalno zaščito vašega mikrokrmilnika
• unikatno naslavljanje do 8 modulov na istem vodilu (skupaj do 32 relejev)
• namenski USB-C priključek za stabilno napajanje močnostnega dela
• vizualna indikacija stanja za vsak rele posebej preko vgrajenih LED diod

Tehnične specifikacije

• krmilni čip: XL9535 (I/O expander)
• napajalna napetost: 5V DC
• krmilna logika: združljiva s 3.3V (ESP32, Raspberry Pi) in 5V (Arduino)
• število relejev: 4
• maksimalna obremenitev: 10A pri 250VAC ali 30VDC (uporovno breme)
• priključki: PH2.0-4P za I2C, USB-C za napajanje, KF301 terminali za releje

Inženirski “PRO” nasvet

“Pri uporabi štirikanalne različice je poraba toka ob vklopu vseh relejev že precejšnja (okoli 300-400mA). Če opazite, da se vaš mikrokrmilnik ob vklopu vseh štirih kanalov hkrati sesuje, je to skoraj zagotovo znak preobremenitve napajanja. V tem primeru obvezno uporabite zunanji 5V/2A napajalnik preko USB-C vhoda in ne pozabite na skupno maso (GND), če uporabljate ločene vire.”

Primeri uporabe

• krmiljenje večstopenjskih namakalnih sistemov (4 cone)
• upravljanje celotne razsvetljave v enem prostoru (stropne luči, LED trakovi, dekoracija)
• avtomatizacija ogrevalnih sistemov z več ventili
• kompleksni Home Assistant vozlišči na bazi ESP32 ali Raspberry Pi

Kompatibilnost

Popolnoma združljiv z vsemi krmilniki, ki podpirajo I2C (Arduino, ESP32, ESP8266, Raspberry Pi). V okolju ESPHome se identificira kot standardna I/O razširitev na vodilu I2C.

YouTube

Pogosta vprašanja in nasveti za začetnike

Stabilno napajanje za brezhibno delovanje
Čeprav krmilna logika modula deluje na nizki napetosti, releji ob preklopu porabijo precejšen tok (približno 70–100 mA na rele). Če mikrokrmilnik, kot je ESP32, napajate neposredno iz računalnika, se lahko zgodi, da mu ob hkratnem vklopu obeh relejev zmanjka moči, kar povzroči nenaden ponovni zagon krmilnika. Za stabilno delovanje v trajnih projektih močno priporočamo uporabo zunanjega 5V napajalnika, ki ga enostavno priključite preko vgrajenega USB-C vhoda na modulu.

Varnost pri delu z visoko napetostjo (230V)
Pri krmiljenju hišnih naprav ne pozabite, da so terminali KF301 ob vklopu pod visoko napetostjo. Releji na tem modulu delujejo kot “suhi kontakti” – to pomeni, da delujejo kot navadno stikalo, ki le sklene ali prekine vaš obstoječi tokokrog, sami pa na izhodu ne generirajo napetosti. Pred kakršnim koli posegom v ožičenje se vedno prepričajte, da je naprava izključena iz omrežja, celotno vezje pa po končani izdelavi obvezno namestite v izolirano ohišje.

Razumevanje izhodov: Kaj pomenijo NO, NC in COM?
Če ste začetnik, vas oznake na izhodnih terminalih morda bega. COM (Common) je skupna točka, kamor priključite dovodno fazo. Če svojo napravo (npr. luč) povežete na kontakt NO (Normally Open), bo ta ugasnjena, dokler modulu ne pošljete ukaza za vklop. Če pa jo povežete na NC (Normally Closed), bo naprava gorela privzeto in se ugasnila šele, ko boste aktivirali rele. Večina projektov uporablja vezavo na NO kontakt.

Pull-up upori za I2C komunikacijo
Za pravilno delovanje I2C komunikacije so na linijah SDA in SCL potrebni tako imenovani pull-up upori. Dobra novica za vas je, da so ti upori na tem modulu že vgrajeni, zato vam ni treba skrbeti za dodatne elemente ali zapleteno vezavo na testni ploščici. Modul preprosto povežete z ustreznimi pini na vašem krmilniku in komunikacija bo stekla brez dodatnih nastavitev.

Enostavna integracija v Home Assistant (ESPHome)
Ta modul je med uporabniki pametnih domov izjemno priljubljen zaradi preproste integracije. V okolju ESPHome čip XL9535 deluje kot standardna I/O razširitev. V svoji YAML konfiguraciji preprosto definirate i2c vodilo in nato uporabite komponento za razširjevalnik vhodov. To vam omogoča, da v Home Assistantu releje upravljate kot povsem navadna stikala, brez pisanja zapletene programske kode.

Kako med seboj povezati več modulov?
Ena največjih prednosti tega modula je možnost veriženja oziroma t.i. daisy-chain povezovanja. Če potrebujete več kot dva releja, preprosto povežete SDA in SCL pine prvega modula z drugim, in tako naprej. Pri tem je ključno le to, da vsakemu modulu s spajkanjem kontaktov A0-A2 določite unikaten naslov. Tako bo vaš mikrokrmilnik natančno vedel, kateri rele na katerem modulu mora v določenem trenutku preklopiti.
