Relejni modul 2 releja I2C XL9535 5V

Opis

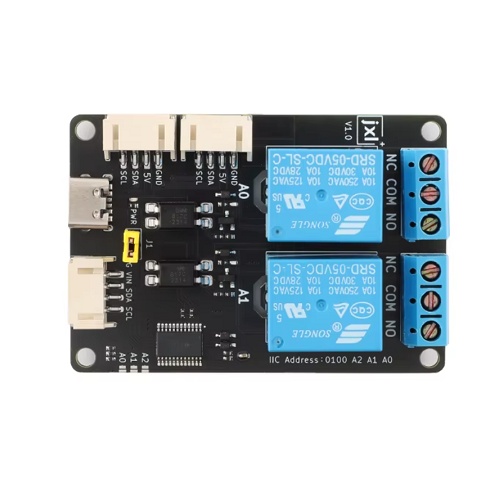

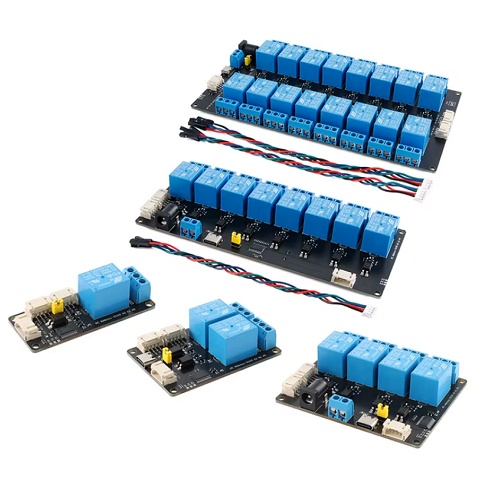

Relejni modul 2 releja I2C XL9535 5V

Pri naprednejših projektih avtomatizacije, kot je pametni dom, se hitro srečamo z omejitvijo: mikrokrmilniku (npr. ESP32 ali Arduino) zmanjka prostih pinov (I/O priključkov). Klasični relejni moduli zahtevajo svojo žico za vsak rele, kar hitro zapolni vse razpoložljive izhode. Ta modul to težavo rešuje elegantno z uporabo I2C komunikacije.

Srce modula je čip XL9535, ki deluje kot razširjevalnik vhodov in izhodov (I/O expander). Namesto da bi vsak rele krmilili neposredno, mu preko I2C vodila pošljemo ukaz, on pa poskrbi za preklop. Ker I2C potrebuje le dve komunikacijski žici (SDA in SCL), vam na krmilniku ostane dovolj prostora za dodatne senzorje ali gumbe.

Varnost je pri krmiljenju večjih bremen ključna, zato je modul opremljen z optičnimi sklopniki (optocouplers). Ti zagotavljajo popolno električno izolacijo med vašo krmilno elektroniko in močnostnim delom z releji. Če bi na strani bremena prišlo do napetostnega sunka, vaš mikrokrmilnik ostane varen in zaščiten.

Nastavljanje I2C naslova in razširljivost

I2C vodilo deluje podobno kot poštni sistem – da mikrokrmilnik ve, kateremu modulu pošilja ukaz, mora imeti vsaka naprava na istih žicah svojo unikatno številko oziroma I2C naslov. Če želite v svojem projektu uporabiti več takšnih modulov hkrati, morate vsakemu določiti svojo adreso, da ne pride do zmede v komunikaciji. To storite na spodnji strani ploščice, kjer najdete tri polja s kontakti, označena z A0, A1 in A2. Privzeto so ti kontakti “odprti”, kar ustreza naslovu 0x20. S spajkanjem teh kontaktov (torej s fizično povezavo dveh polov) spremenite binarno vrednost naslova. Ker imate na voljo tri naslovne bite, lahko ustvarite kar 8 različnih kombinacij. To pomeni, da lahko na isto vodilo (isti dve žici) povežete do 8 modulov hkrati, kar vam omogoča krmiljenje kar 16 relejev z uporabo samo dveh komunikacijskih pinov na vašem krmilniku.

Ključne lastnosti

• krmiljenje preko I2C vodila sprosti dragocene pine na vašem mikrokrmilniku
• vgrajena optična izolacija ščiti krmilno elektroniko pred šumi in sunki napetosti
• možnost nastavljanja do 8 različnih naslovov s spajkanjem kontaktov A0, A1 in A2
• dvojna možnost napajanja preko standardnega USB-C priključka ali terminala
• enostavno povezovanje več modulov v verigo (daisy-chain) za krmiljenje velikega števila relejev

Tehnične specifikacije

• krmilni čip: XL9535 (I/O expander)
• napajalna napetost: 5V DC
• krmilna logika: združljiva s 3.3V (ESP32, Raspberry Pi) in 5V (Arduino)
• število relejev: 2
• maksimalna obremenitev: 10A pri 250VAC ali 30VDC (uporovno breme)

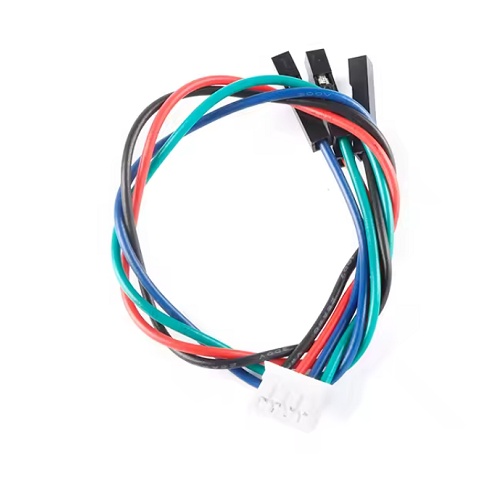

• priključki: PH2.0-4P za I2C, USB-C za napajanje, KF301 terminali za releje

Inženirski “PRO” nasvet

“Pri uporabi tega modula z ESPHome ali Home Assistantom preverite privzeti I2C naslov (običajno 0x20). Če načrtujete krmiljenje induktivnih bremen, kot so močnejši motorji ali črpalke, priporočam, da kljub specifikaciji 10A realno obremenitev držite do 7A. S tem boste zmanjšali pregrevanje kontaktov in podaljšali življenjsko dobo releja ob visokih zagonskih tokovih.”

Primeri uporabe

• razširitev projektov pametne hiše (Home Assistant, ESPHome)
• krmiljenje razsvetljave ali namakalnih sistemov z ESP32
• avtomatizacija projektov, kjer so pini krmilnika že zasedeni z ekrani ali senzorji
• izdelava krmilnih omaric z minimalnim številom povezovalnih žic

Kompatibilnost

Modul je združljiv z vsemi krmilniki, ki podpirajo I2C protokol, vključno z Arduino, ESP8266, ESP32, STM32 in Raspberry Pi. Podpira večino standardnih knjižnic za krmiljenje I/O expanderjev.

YouTube

Pogosta vprašanja in nasveti za začetnike

Stabilno napajanje za brezhibno delovanje
Čeprav krmilna logika modula deluje na nizki napetosti, releji ob preklopu porabijo precejšen tok (približno 70–100 mA na rele). Če mikrokrmilnik, kot je ESP32, napajate neposredno iz računalnika, se lahko zgodi, da mu ob hkratnem vklopu obeh relejev zmanjka moči, kar povzroči nenaden ponovni zagon krmilnika. Za stabilno delovanje v trajnih projektih močno priporočamo uporabo zunanjega 5V napajalnika, ki ga enostavno priključite preko vgrajenega USB-C vhoda na modulu.

Varnost pri delu z visoko napetostjo (230V)
Pri krmiljenju hišnih naprav ne pozabite, da so terminali KF301 ob vklopu pod visoko napetostjo. Releji na tem modulu delujejo kot “suhi kontakti” – to pomeni, da delujejo kot navadno stikalo, ki le sklene ali prekine vaš obstoječi tokokrog, sami pa na izhodu ne generirajo napetosti. Pred kakršnim koli posegom v ožičenje se vedno prepričajte, da je naprava izključena iz omrežja, celotno vezje pa po končani izdelavi obvezno namestite v izolirano ohišje.

Razumevanje izhodov: Kaj pomenijo NO, NC in COM?
Če ste začetnik, vas oznake na izhodnih terminalih morda bega. COM (Common) je skupna točka, kamor priključite dovodno fazo. Če svojo napravo (npr. luč) povežete na kontakt NO (Normally Open), bo ta ugasnjena, dokler modulu ne pošljete ukaza za vklop. Če pa jo povežete na NC (Normally Closed), bo naprava gorela privzeto in se ugasnila šele, ko boste aktivirali rele. Večina projektov uporablja vezavo na NO kontakt.

Pull-up upori za I2C komunikacijo
Za pravilno delovanje I2C komunikacije so na linijah SDA in SCL potrebni tako imenovani pull-up upori. Dobra novica za vas je, da so ti upori na tem modulu že vgrajeni, zato vam ni treba skrbeti za dodatne elemente ali zapleteno vezavo na testni ploščici. Modul preprosto povežete z ustreznimi pini na vašem krmilniku in komunikacija bo stekla brez dodatnih nastavitev.

Enostavna integracija v Home Assistant (ESPHome)
Ta modul je med uporabniki pametnih domov izjemno priljubljen zaradi preproste integracije. V okolju ESPHome čip XL9535 deluje kot standardna I/O razširitev. V svoji YAML konfiguraciji preprosto definirate i2c vodilo in nato uporabite komponento za razširjevalnik vhodov. To vam omogoča, da v Home Assistantu releje upravljate kot povsem navadna stikala, brez pisanja zapletene programske kode.

Kako med seboj povezati več modulov?
Ena največjih prednosti tega modula je možnost veriženja oziroma t.i. daisy-chain povezovanja. Če potrebujete več kot dva releja, preprosto povežete SDA in SCL pine prvega modula z drugim, in tako naprej. Pri tem je ključno le to, da vsakemu modulu s spajkanjem kontaktov A0-A2 določite unikaten naslov. Tako bo vaš mikrokrmilnik natančno vedel, kateri rele na katerem modulu mora v določenem trenutku preklopiti.
