Konektorji in priključki za elektroniko

Pomen pravega konektorja

Konektor je pogosto prezrta komponenta — do prvega problema. Slab konektor z visoko kontaktno odpornostjo se greje, pada mu napetost in pri višjih tokovih gori. Konektorji z varovalom (lock) preprecijo naključno izklop pri vibracijaj, aviatorski konektorji omogočijo hitro priklop panelnih naprav. Pravi konektor za pravo aplikacijo reši vrsto težav prižigi in montaži.

Vrste konektorjev v ponudbi

• GX12 in GX16 aviatorski konektorji — okrogli panelni konektorji z 2–7 kontakti; z varovalno matico; standard za industrijske kable in robotske priključke
• XT60 konektorji — močnostni konektorji za visoke tokove (do 60 A); standard v LiPo baterijah za drone, RC modele in robotiko

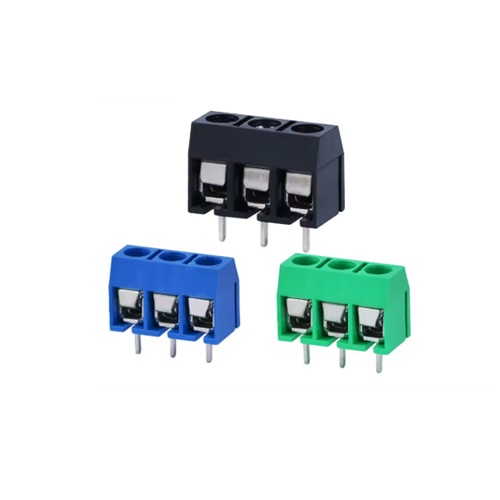

• Vijacne terminalne sponke — PCB in blok sponke za pritrditev žic brez spajkanja; pitch 2,54, 3,5 in 5,08 mm; enostavno shranjevanje in sproščanje
• JST in XH konektorji — maji majhni plasticni konektorji za baterije, senzorje in manjše napajalne module; pitch 2,0 mm (JST-PH) in 2,54 mm (JST-XH)
• DC barel konektorji — standardni 5,5/2,1 mm in 5,5/2,5 mm vtikači za napajanje Arduina in naprav z adapterji
• Avtomobilski in specialni konektorji — Faston, AMP in avtomobilski konektorji za napajalne instalacije v vozilih in industrijsko rabo

Kako izbrati pravi konektor?

• Tok: JST-PH prenese do 2 A; terminalne sponke 10–16 A; XT60 do 60 A. Vedno izberite konektor z rezervo nad pričakovano obremenitvijo.
• Pitch: preverite razdaljo med kontakti — 2,0 mm (JST-PH), 2,54 mm (JST-XH, standard breadboard), 3,5 mm (terminalne sponke za PCB), 5,08 mm (močnostne sponke). Niso zamenjljivi!
• Varovanje: pri vibracijaj (vozila, roboti, droni) izberite konektorje z varovalom (latch ali nut) — preprecijo naključno izklop.
• Panel ali kabelski: GX16 pride v panelni inčici (z navojem za ploščo) in kabelski izvedbi — kupite oba, ker tvorita par.

Področja uporabe

• Napajanje projektov — DC barel vtikaci za napajanje Arduina in modulov iz stenskega adapterja
• Baterijski sistemi — XT60 za LiPo pakete v robotiki, dronih in RC modelih
• Industrijski priklopi — GX12/GX16 za robustne kabelske priklope na panelih in krmilnih omaricah
• PCB design — vijacne terminalne sponke za enostavno priklop zunanjih naprav na PCB brez spajkanja
• Senzorji in moduli — JST konektorji za zanesljiv in ponovljiv priklop senzorjev in modulov v projektih
