Kabli in priključki za elektronske projekte

Zakaj je izbira kabla pomembna?

Kabel ni samo žicka — je elektricna pot med komponentami. Slaba kontaktna odpornost povzroča napetostne padce, ki destabilizirajo mikrokrmilnik; krhka izolacija se pretrga pri prvih upogibih; neustrezen konektor ne sede zanesljivo in povzroca naključne prekinitve, ki jih je izjemno težava odpravljati. Pri elektronskih projektih posegajte po preizkusenih tipih kablov, ki so zasnovani za konkretno aplikacijo.

Vrste kablov v ponudbi

• Dupont kabli — standardni priklop za Arduino in protoboard; dostopni v izvedbah Moški-Moški (M-M), Moški-Ženski (M-F) in Ženski-Ženski (F-F); dolzine 10, 20 in 30 cm
• Barvne žicke za protoboard — toga žica premera 22 AWG za breadboard; barvno kodirane za pregledno napeljavo; soldže trajne od Dupont kablov
• USB kabli — napajanje in programiranje Arduina, ESP32 in Raspberry Pi; tipi USB-A na Micro-B, USB-A na USB-C in USB-A na Mini-B

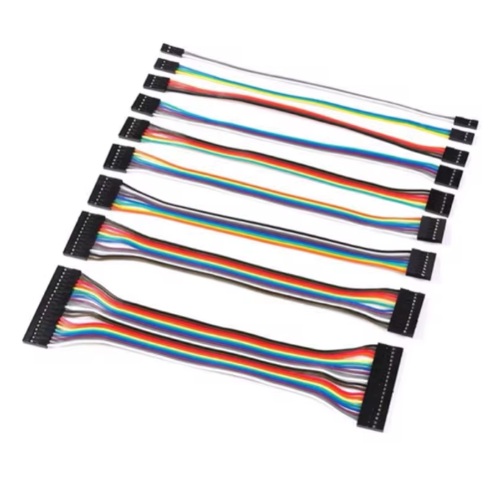

• Flat ribbon kabli — plosčati večprevodniski kabli za LCD zaslone, kamere (CSI/DSI) in GPIO konektorje
• Kabli s konektorji — predhodno vstavljeni JST-XH, PH, GH konektorji za baterije, servo motorje, senzorje in napajalne module

Kako izbrati pravi kabel?

• Za protoboard prototipiranje: Dupont M-M kabli za priklop dveh pinov, M-F za senzorje z vgrajenimi pin-headeri, F-F za modulce z mosǩimi pini.
• Za končni projekt: barvne toga žicke ali kabli s krimpani konektorji — zaneslivejši od Dupont kablov pri vibracijaj in upogibih.
• Dolzina USB kabla: krajsi kabel (0,5–1 m) ima nižjo odpornost in je boljsi za napajanje zahtevnejših naprav (Raspberry Pi).
• JST konektorji: preverite razdaljo med kontakti (pitch) — najpogostejši so JST-XH 2,54 mm, JST-PH 2,0 mm in JST-GH 1,25 mm; niso medsebojno zamenjljivi.

Področja uporabe

• Prototipiranje — Dupont kabli za hitro napeljavo na protoboardu brez spajkanja
• Arduino in ESP32 priklop senzorjev — M-F kabli med Arduino GPIO pini in senzorskimi moduli
• Napajanje mikrokrmilnikov — USB kabli za napajanje Arduina, ESP32 in Raspberry Pi
• 3D tiskalniki — flat kabli za zaslone in konektorji za grelce, termistorje in motorje
• Baterijski projekti — JST kabli za priklop LiPo in Li-Ion baterij na polnilne module
