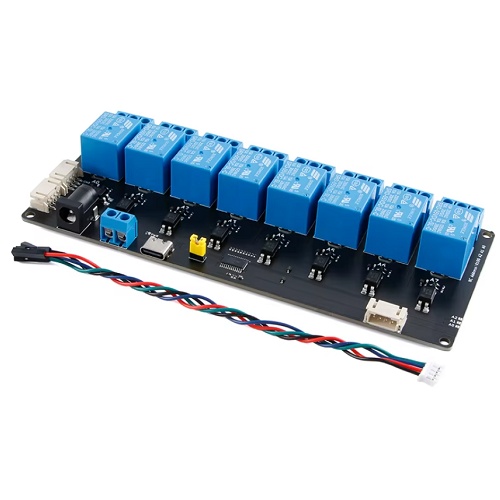

Relejni modul 8 relejev I2C XL9535 5V

Opis

Relejni modul 8 relejev I2C XL9535 5V

Za zahtevnejše projekte avtomatizacije, kjer potrebujete krmiljenje celotne krmilne omarice, je ta 8-kanalni modul neprekosljiva izbira. Namesto da bi vaš mikrokrmilnik (npr. ESP32 ali Arduino) “obremenili” z osmimi ločenimi žicami, kar bi porabilo skoraj vse proste izhode, celoten modul upravljate preko le dveh komunikacijskih pinov (SDA in SCL).

Z uporabo zmogljivega XL9535 I/O razširjevalnika modul omogoča neodvisno preklapljanje osmih relejev z visoko stopnjo zanesljivosti. Takšna zasnova drastično poenostavi ožičenje, saj namesto “špagetov” žic v ohišju potrebujete le kratek I2C kabel, kar zmanjša možnost napak pri vezavi in olajša kasnejše vzdrževanje sistema.

Vsak od osmih kanalov je opremljen z lastnim optičnim sklopnikom, ki zagotavlja popolno galvansko ločitev med krmilnim delom in močnostnimi terminali. To pomeni, da so občutljiva vezja vašega krmilnika varna pred morebitnimi motnjami, ki nastanejo ob preklapljanju močnejših porabnikov, kot so motorji, črpalke ali močnejša svetila.

Nastavljanje I2C naslova in razširljivost

I2C vodilo deluje podobno kot poštni sistem – da mikrokrmilnik ve, kateremu modulu pošilja ukaz, mora imeti vsaka naprava na istih žicah svojo unikatno številko oziroma I2C naslov. Če želite v svojem projektu uporabiti več takšnih modulov hkrati, morate vsakemu določiti svojo adreso, da ne pride do zmede v komunikaciji. To storite na spodnji strani ploščice, kjer najdete tri polja s kontakti, označena z A0, A1 in A2. Privzeto so ti kontakti “odprti”, kar ustreza naslovu 0x20. S spajkanjem teh kontaktov (torej s fizično povezavo dveh polov) spremenite binarno vrednost naslova. Ker imate na voljo tri naslovne bite, lahko ustvarite kar 8 različnih kombinacij. To pomeni, da lahko na isto vodilo (isti dve žici) povežete do 8 modulov hkrati, kar vam omogoča krmiljenje kar 16 relejev z uporabo samo dveh komunikacijskih pinov na vašem krmilniku.

Ključne lastnosti

• popoln nadzor nad 8 releji z uporabo le dveh I2C komunikacijskih linij
• visoka stopnja varnosti z vgrajeno optično izolacijo na vseh osmih kanalih
• možnost razširitve do 64 relejev na enem vodilu s povezovanjem 8 modulov
• vgrajen USB-C vhod za stabilno napajanje vseh relejev hkrati
• pregledna LED indikacija stanja za vsak kanal posebej

Tehnične specifikacije

• krmilni čip: XL9535 (I/O expander)
• napajalna napetost: 5V DC
• krmilna logika: združljiva s 3.3V (ESP32) in 5V (Arduino)
• število relejev: 8
• maksimalna obremenitev: 10A pri 250VAC ali 30VDC (uporovno breme)
• priključki: PH2.0-4P za I2C komunikacijo, USB-C za napajanje

Inženirski “PRO” nasvet

“Pri 8-kanalnem modulu postane napajanje kritičen dejavnik. Če so vsi releji vklopljeni hkrati, poraba naraste na približno 600-800mA. Nikoli ne napajajte tega modula neposredno iz 5V pina vašega Arduina ali ESP32, saj boste preobremenili stabilizator napetosti na krmilniku. Vedno uporabite kakovosten 5V napajalnik (vsaj 1A, idealno 2A), priključen neposredno na USB-C vhod modula.”

Primeri uporabe

• centralizirano krmiljenje pametne hiše (vse luči v enem nadstropju)
• kompleksni sistemi za avtomatizacijo bazenov (črpalke, ogrevanje, razsvetljava, doziranje)
• industrijsko prototipiranje in krmiljenje pnevmatskih ventilov
• izdelava testnih naprav za preizkušanje vzdržljivosti elektronike

Kompatibilnost

Združljiv z vsemi mikrokrmilniki s podporo za I2C. Odličen za uporabo v Home Assistant okolju preko ESPHome, kjer se celoten 8-kanalni sklop konfigurira kot enostavna razširitev pinov.

YouTube

Pogosta vprašanja in nasveti za začetnike

Stabilno napajanje za brezhibno delovanje
Čeprav krmilna logika modula deluje na nizki napetosti, releji ob preklopu porabijo precejšen tok (približno 70–100 mA na rele). Če mikrokrmilnik, kot je ESP32, napajate neposredno iz računalnika, se lahko zgodi, da mu ob hkratnem vklopu obeh relejev zmanjka moči, kar povzroči nenaden ponovni zagon krmilnika. Za stabilno delovanje v trajnih projektih močno priporočamo uporabo zunanjega 5V napajalnika, ki ga enostavno priključite preko vgrajenega USB-C vhoda na modulu.

Varnost pri delu z visoko napetostjo (230V)
Pri krmiljenju hišnih naprav ne pozabite, da so terminali KF301 ob vklopu pod visoko napetostjo. Releji na tem modulu delujejo kot “suhi kontakti” – to pomeni, da delujejo kot navadno stikalo, ki le sklene ali prekine vaš obstoječi tokokrog, sami pa na izhodu ne generirajo napetosti. Pred kakršnim koli posegom v ožičenje se vedno prepričajte, da je naprava izključena iz omrežja, celotno vezje pa po končani izdelavi obvezno namestite v izolirano ohišje.

Razumevanje izhodov: Kaj pomenijo NO, NC in COM?
Če ste začetnik, vas oznake na izhodnih terminalih morda bega. COM (Common) je skupna točka, kamor priključite dovodno fazo. Če svojo napravo (npr. luč) povežete na kontakt NO (Normally Open), bo ta ugasnjena, dokler modulu ne pošljete ukaza za vklop. Če pa jo povežete na NC (Normally Closed), bo naprava gorela privzeto in se ugasnila šele, ko boste aktivirali rele. Večina projektov uporablja vezavo na NO kontakt.

Pull-up upori za I2C komunikacijo
Za pravilno delovanje I2C komunikacije so na linijah SDA in SCL potrebni tako imenovani pull-up upori. Dobra novica za vas je, da so ti upori na tem modulu že vgrajeni, zato vam ni treba skrbeti za dodatne elemente ali zapleteno vezavo na testni ploščici. Modul preprosto povežete z ustreznimi pini na vašem krmilniku in komunikacija bo stekla brez dodatnih nastavitev.

Enostavna integracija v Home Assistant (ESPHome)
Ta modul je med uporabniki pametnih domov izjemno priljubljen zaradi preproste integracije. V okolju ESPHome čip XL9535 deluje kot standardna I/O razširitev. V svoji YAML konfiguraciji preprosto definirate i2c vodilo in nato uporabite komponento za razširjevalnik vhodov. To vam omogoča, da v Home Assistantu releje upravljate kot povsem navadna stikala, brez pisanja zapletene programske kode.

Kako med seboj povezati več modulov?
Ena največjih prednosti tega modula je možnost veriženja oziroma t.i. daisy-chain povezovanja. Če potrebujete več kot dva releja, preprosto povežete SDA in SCL pine prvega modula z drugim, in tako naprej. Pri tem je ključno le to, da vsakemu modulu s spajkanjem kontaktov A0-A2 določite unikaten naslov. Tako bo vaš mikrokrmilnik natančno vedel, kateri rele na katerem modulu mora v določenem trenutku preklopiti.
