Relejni modul 1 rele I2C XL9535 5V

Opis

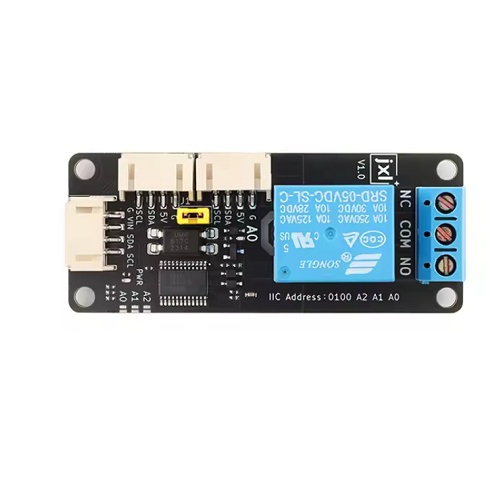

Relejni modul 1 rele I2C XL9535 5V

Se vam je že zgodilo, da ste v svojem projektu uporabili že skoraj vse pine na krmilniku, nato pa ste ugotovili, da potrebujete še en rele? Namesto da bi iskali prost pin ali menjali krmilnik za večjega, ta modul omogoča, da rele preprosto dodate na svoje obstoječe I2C vodilo. Ker si I2C vodilo deli več naprav hkrati, za ta rele ne porabite niti enega dodatnega pina.

Z uporabo čipa XL9535 modul omogoča popolno krmiljenje preko dveh komunikacijskih linij (SDA in SCL). To je idealno za situacije, kjer imate krmilnik na enem koncu ohišja, rele pa mora biti na drugem – namesto debelih snopov žic potrebujete le tanek I2C kabel. Kljub temu, da gre za enokanalno verzijo, modul ohranja vse prednosti svojih večjih bratov, vključno z možnostjo nastavljanja unikatnih naslovov.

Varnost vaše elektronike zagotavlja vgrajen optični sklopnik, ki poskrbi, da so občutljiva vezja mikrokrmilnika popolnoma izolirana od visoke napetosti na releju. Tako ste lahko brez skrbi tudi pri krmiljenju močnejših porabnikov, saj električni šumi ne bodo vplivali na stabilnost vašega sistema.

Nastavljanje I2C naslova in razširljivost

I2C vodilo deluje podobno kot poštni sistem – da mikrokrmilnik ve, kateremu modulu pošilja ukaz, mora imeti vsaka naprava na istih žicah svojo unikatno številko oziroma I2C naslov. Če želite v svojem projektu uporabiti več takšnih modulov hkrati, morate vsakemu določiti svojo adreso, da ne pride do zmede v komunikaciji. To storite na spodnji strani ploščice, kjer najdete tri polja s kontakti, označena z A0, A1 in A2. Privzeto so ti kontakti “odprti”, kar ustreza naslovu 0x20. S spajkanjem teh kontaktov (torej s fizično povezavo dveh polov) spremenite binarno vrednost naslova. Ker imate na voljo tri naslovne bite, lahko ustvarite kar 8 različnih kombinacij. To pomeni, da lahko na isto vodilo (isti dve žici) povežete do 8 modulov hkrati, kar vam omogoča krmiljenje kar 16 relejev z uporabo samo dveh komunikacijskih pinov na vašem krmilniku.

Ključne lastnosti

• dodajanje releja brez porabe dodatnih I/O pinov na vašem krmilniku
• popolna galvanska ločitev krmilnega dela z optičnim sklopnikom
• unikatno naslavljanje omogoča uporabo več ločenih relejev na istem vodilu
• vgrajen USB-C priključek za stabilno napajanje brez obremenitve krmilnika
• izjemno kompaktna oblika, primerna za tesna ohišja

Tehnične specifikacije

• krmilni čip: XL9535 (I/O expander)
• napajalna napetost: 5V DC
• krmilna logika: združljiva s 3.3V (ESP32, Raspberry Pi) in 5V (Arduino)
• število relejev: 1
• maksimalna obremenitev: 10A pri 250VAC ali 30VDC (uporovno breme)
• priključki: PH2.0-4P za I2C, USB-C za napajanje, KF301 terminali

Inženirski “PRO” nasvet

“Ta modul je ‘skrivno orožje’ za projekte z več senzorji. Če že imate na I2C vodilu povezan npr. senzor temperature ali ekran, lahko ta rele preprosto ‘pripnete’ zraven. Svetujem vam, da v kodi uporabite čim krajše I2C kable (pod 30 cm), da preprečite morebitne motnje v komunikaciji, še posebej, če rele preklaplja močna induktivna bremena, kot so ventilatorji ali črpalke.”

Primeri uporabe

• dodajanje stikala v projekte, kjer so vsi pini že zasedeni z ekrani ali senzorji
• oddaljeno krmiljenje ene naprave preko I2C vodila
• vklop/izklop pomožnih sistemov v pametnih hišah (npr. dodatno hlajenje ohišja)
• preprosta integracija v ESPHome projekte kot switch komponenta

Kompatibilnost

Združljiv z vsemi krmilniki s podporo za I2C (Arduino, ESP32, ESP8266, Raspberry Pi). Podpira standardne knjižnice za XL9535 oziroma neposredno krmiljenje preko registrov.

YouTube

Pogosta vprašanja in nasveti za začetnike

Stabilno napajanje za brezhibno delovanje
Čeprav krmilna logika modula deluje na nizki napetosti, releji ob preklopu porabijo precejšen tok (približno 70–100 mA na rele). Če mikrokrmilnik, kot je ESP32, napajate neposredno iz računalnika, se lahko zgodi, da mu ob hkratnem vklopu obeh relejev zmanjka moči, kar povzroči nenaden ponovni zagon krmilnika. Za stabilno delovanje v trajnih projektih močno priporočamo uporabo zunanjega 5V napajalnika, ki ga enostavno priključite preko vgrajenega USB-C vhoda na modulu.

Varnost pri delu z visoko napetostjo (230V)
Pri krmiljenju hišnih naprav ne pozabite, da so terminali KF301 ob vklopu pod visoko napetostjo. Releji na tem modulu delujejo kot “suhi kontakti” – to pomeni, da delujejo kot navadno stikalo, ki le sklene ali prekine vaš obstoječi tokokrog, sami pa na izhodu ne generirajo napetosti. Pred kakršnim koli posegom v ožičenje se vedno prepričajte, da je naprava izključena iz omrežja, celotno vezje pa po končani izdelavi obvezno namestite v izolirano ohišje.

Razumevanje izhodov: Kaj pomenijo NO, NC in COM?
Če ste začetnik, vas oznake na izhodnih terminalih morda bega. COM (Common) je skupna točka, kamor priključite dovodno fazo. Če svojo napravo (npr. luč) povežete na kontakt NO (Normally Open), bo ta ugasnjena, dokler modulu ne pošljete ukaza za vklop. Če pa jo povežete na NC (Normally Closed), bo naprava gorela privzeto in se ugasnila šele, ko boste aktivirali rele. Večina projektov uporablja vezavo na NO kontakt.

Pull-up upori za I2C komunikacijo
Za pravilno delovanje I2C komunikacije so na linijah SDA in SCL potrebni tako imenovani pull-up upori. Dobra novica za vas je, da so ti upori na tem modulu že vgrajeni, zato vam ni treba skrbeti za dodatne elemente ali zapleteno vezavo na testni ploščici. Modul preprosto povežete z ustreznimi pini na vašem krmilniku in komunikacija bo stekla brez dodatnih nastavitev.

Enostavna integracija v Home Assistant (ESPHome)
Ta modul je med uporabniki pametnih domov izjemno priljubljen zaradi preproste integracije. V okolju ESPHome čip XL9535 deluje kot standardna I/O razširitev. V svoji YAML konfiguraciji preprosto definirate i2c vodilo in nato uporabite komponento za razširjevalnik vhodov. To vam omogoča, da v Home Assistantu releje upravljate kot povsem navadna stikala, brez pisanja zapletene programske kode.

Kako med seboj povezati več modulov?
Ena največjih prednosti tega modula je možnost veriženja oziroma t.i. daisy-chain povezovanja. Če potrebujete več kot dva releja, preprosto povežete SDA in SCL pine prvega modula z drugim, in tako naprej. Pri tem je ključno le to, da vsakemu modulu s spajkanjem kontaktov A0-A2 določite unikaten naslov. Tako bo vaš mikrokrmilnik natančno vedel, kateri rele na katerem modulu mora v določenem trenutku preklopiti.
