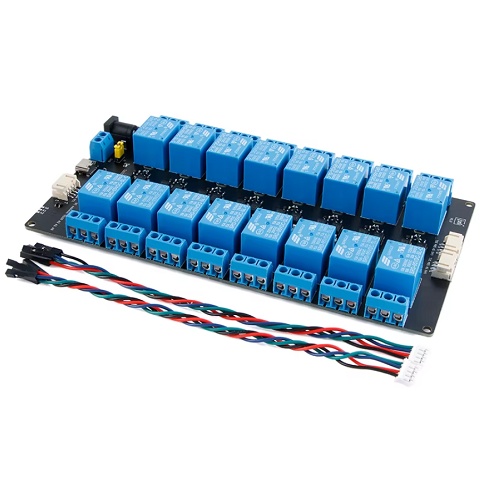

Relejni modul 16 relejev I2C XL9535 5V

Razširite število relejev preko I2C vodila

Ta 16-kanalni relejni modul omogoča krmiljenje velikega števila naprav preko I2C vodila, kar drastično poenostavi ožičenje, saj namesto šestnajstih ločenih žic potrebujete le dva komunikacijska pina (SDA in SCL). Uporablja dva zmogljiva XL9535 I/O razširjevalnika za neodvisno preklapljanje relejev z visoko zanesljivostjo. Vsak kanal ima optični sklopnik za galvansko ločitev med krmilnim delom in močnostnimi terminali, kar ščiti mikrokrmilnike pred napetostnimi sunki.

Modul je idealen za centralizirano krmiljenje pametne hiše (luči, vtičnice), kompleksne sisteme avtomatizacije rastlinjakov (črpalke, ogrevanje, razsvetljava, prezračevanje, doziranje), industrijsko prototipiranje in krmiljenje pnevmatskih ventilov ter izdelavo testnih naprav. Združljiv je z vsemi mikrokrmilniki s podporo za I2C, še posebej primeren za Home Assistant okolje preko ESPHome, kjer se konfigurira kot enostavna razširitev pinov. Za pravilno delovanje I2C komunikacije so na linijah SDA in SCL vgrajeni pull-up upori.

Modul omogoča veriženje (daisy-chain) več modulov za razširitev do 64 relejev na enem vodilu, pri čemer je ključno določiti unikaten naslov vsakemu modulu s spajkanjem kontaktov A0-A2. Pri delu z visoko napetostjo (230V) je pomembno vedeti, da releji delujejo kot “suhi kontakti” (stikalo, ki sklene ali prekine tokokrog, ne generira napetosti). Vedno se prepričajte, da je naprava izključena iz omrežja in celotno vezje namestite v izolirano ohišje.

Oznake NO (Normally Open), NC (Normally Closed) in COM (Common) na izhodnih terminalih določajo, kako se naprava obnaša ob vklopu/izklopu releja; večina projektov uporablja vezavo na NO kontakt..

Ključne lastnosti

• Združljivost z Arduino, ESP32 in drugimi krmilniki
• Napredna komunikacija (I2C)
• Vgrajena zaščita in galvanska ločitev

Tehnične specifikacije

Inženirski “PRO” nasvet

Pri 16-kanalnem modulu je napajanje kritičen dejavnik. Če so vsi releji vklopljeni hkrati, poraba naraste na približno 1.2A do 1.6A. Nikoli ne napajajte tega modula neposredno iz 5V pina vašega Arduina ali ESP32, saj boste preobremenili stabilizator napetosti na krmilniku. Vedno uporabite kakovosten 5V napajalnik (vsaj 2A, idealno 3A), priključen neposredno na USB-C vhod modula. Čeprav krmilna logika modula deluje na nizki napetosti, releji ob preklopu porabijo precejšen tok (približno 70–100 mA na rele). Če mikrokrmilnik, kot je ESP32, napajate neposredno iz računalnika, se lahko zgodi, da mu ob hkratnem vklopu več relejev zmanjka moči, kar povzroči nenaden ponovni zagon krmilnika. Za stabilno delovanje v trajnih projektih močno priporočamo uporabo zunanjega 5V napajalnika, ki ga enostavno priključite preko vgrajenega USB-C vhoda na modulu.
