Relejni modul časovnik z enkoderjem 12V
€7.99 (DDV vključen)
Enokanalni relejni časovnik 12V — čas nastaviš z vrtenjem enkoderja, LED zaslon prikazuje vrednost. Razpon 0,01 s – 9990 min, rele 5A/250V AC oz. 10A/30V DC — za avtomobilska in solarna okolja.
2 na zalogi
Opis
Relejni modul časovnik enkoderjem 12V
Analogna nastavitev časa za 12V DC sisteme brez programiranja
Relejni modul časovnik potenciometer 12V je 12V različica časovniškega modula z analogno nastavitvijo časa. Zavrti potenciometer — LED zaslon prikazuje vrednost, rele bo preklopil po nastavljenem času. Ni tipk, ni menijev, ni zapletenega nastavljanja. Idealen za avtomobilske, solarno napajane in 12V DC industrijske aplikacije, kjer modul namesti vzdrževalec brez globljega znanja elektronike.
Napajanje 12V DC direktno iz avtomobilskega akumulatorja, solarnega regulatorja ali napajalnika. Relejni kontakt (NO/NC/COM, do 5A / 250V AC ali 10A / 30V DC) je galvansko ločen, kar omogoča varno upravljanje 230V AC bremen iz 12V sistema.
Ključne lastnosti
- Napajanje 12V DC — direktno za avtomobilska, solarna in DC industrijska okolja
- Enostavna nastavitev časa z vrtenjem potenciometra — brez menijev in tipk
- LED zaslon sproti prikazuje nastavljeno vrednost
- Razpon časa: 0,01 s do 9990 min
- Sprožilni vhod: Low/High trigger
- Relejni izhod NO/NC/COM do 5A / 250V AC ali 10A / 30V DC
Tehnične specifikacije
| Parameter | Vrednost |
|---|---|
| Napajalna napetost | 12V DC |
| Število kanalov | 1 |
| Nastavljanje časa | Potenciometer + 4× 7-seg LED zaslon |
| Razpon časa | 0,01 s – 9990 min |
| Sprožilni vhod | Nizki ali visoki logični nivo |
| Relejni kontakti | NO / NC / COM |
| Maks. tok kontakta | 5A / 250V AC · 10A / 30V DC |
| Prikaz | 4× 7-segmentni LED zaslon |
Inženirski “PRO” nasvet
V 12V avtomobilskih okoljih je napetost med vožnjo višja (~13,8V) kot pri parkiranem vozilu (~12,0V). Ta razlika minimalno vpliva na nastavitev časa prek potenciometra pri digitalnih časovnikih — a vseeno preveri, da napajalnik modula prenese do 15V (kar je standard za avtomobilsko elektroniko). Ker je nastavitev časa analogna in se shrani pri izključitvi napajanja? Ne — ob ponovnem vklopu potenciometer zopet bere pravi položaj in nastavi čas brez izgube. To je prednost pred digitalnimi časovniki z baterijsko rezervo.
Primeri uporabe
- Zakasneli izklop plafonske luči ali zvoka v avtomobilu
- Časovnik za avtomatski zagon ali izklop pomivalnega agregata v plovilu
- Nastavljiva zakasnitvena zaščita pred ponovnim zagonom črpalke
- Solarni sistem: časovnik za obratovalne luči z nastavljivo goriščno dobo
- Vzdrževalni časovnik v kmetijstvu — doziranje gnojil ali zaščitnih sredstev
Kompatibilnost
Napajanje 12V DC iz akumulatorja, solarnega regulatorja ali napajalnika (priporoceno do 15V za toleranco avtomobilske elektronike). Sprožilni vhod deluje z 12V logičnimi signali; za 5V/3,3V krmilnike dodaj napetostni delilnik ali optosklopnik. Relejni kontakt je galvansko ločen od krmilnega dela.
Vsebina paketa
- 1× relejni modul časovnik potenciometer 12V
- Priključne vijačne sponke so nameščene na modulu
- Napajalni kabel in žice niso vključeni
Navodila za uporabo
Modul se upravlja z enim samim vrtljivim gumbom, ki ga je mogoče tudi pritisniti. Proizvajalec prilaga navodila za starejšo različico s štirimi tipkami (K1–K4), ki jih ta modul nima, zato smo postopek preverili na dejanskem modulu.
Upravljanje z gumbom
- Stanje pripravljenosti — po vklopu napajanja zaslon prikaže štiri črtice. To ni napaka, modul deluje in čaka.
- Izbira načina — pritisnite gumb in ga med pritiskom zavrtite. Pojavi se oznaka načina, na primer
P-11. Ko je meni odprt, se med načini premikate tudi s samim vrtenjem. - Potrditev — izbrani način potrdite z dolgim pritiskom, približno tri sekunde. Šele takrat je način shranjen. Zaslon nato preide na nastavitev časa
A. - Nastavljanje časa — v nastavitvi
Az vrtenjem spreminjate vrednost, s kratkim pritiskom pa premikate decimalno piko. Z nadaljevanjem pridete naB, pri načinih z omejenim številom ciklov pa še naC. Ponoven dolgi pritisk vrne modul v delovanje.
Nekateri načini uporabljajo samo čas A. Kar v opisu načina ni omenjeno, na delovanje ne vpliva.
Decimalna pika določa časovno enoto
To je najpogostejši vzrok za to, da modul navidez ne deluje. Ista števka pomeni sekunde ali minute, odvisno od tega, kje sveti pika.
| Prikaz | Položaj pike | Razpon |
|---|---|---|
| 0.05 | stotica | 0,01 – 9,99 sekunde |
| 00.5 | desetica | 0,1 – 99,9 sekunde |
| 005 | brez pike | 1 – 999 sekund |
| 005. | enica | 1 – 999 minut |
| 00.5. | desetica in enica | 10 – 9990 minut |
Pet brez pike je pet sekund. Pet s piko na skrajno desni števki je pet minut. Če ste nastavili čas in se nič ne zgodi, najprej poglejte, kje sveti pika.

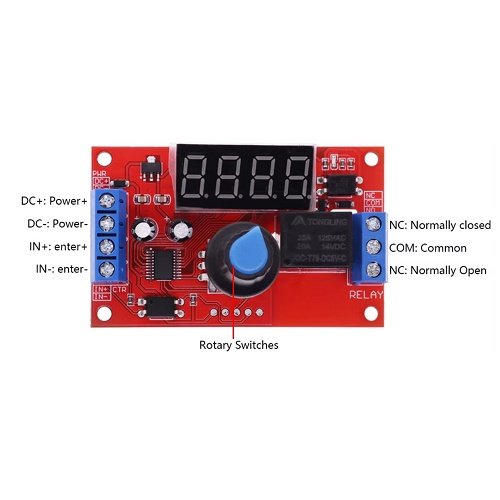

Priklop sponk
| Oznaka | Pomen |
|---|---|
| DC+ / DC- | Napajanje 12V DC, zaščiteno pred zamenjano polariteto |
| IN+ / IN- | Signalni vhod za proženje |
| NO | Kontakt, v mirovanju odprt |
| COM | Skupni kontakt |
| NC | Kontakt, v mirovanju sklenjen |
Proženje prek vhoda IN+ / IN-
Načini, ki se odzivajo na signal, potrebujejo sklenjen tokokrog — obe žici, ne le ene. Za proženje z visokim nivojem povežite IN- trajno z DC-, nato pa IN+ na kratko povežite z DC+. Pri 12V različici je visok nivo 12V, nizek nivo pa 0V. Priklop samo ene žice pusti vhod v nedoločenem stanju in modul se ne bo odzval.
Načini P-18, P-28, P-31 in P-44 se prožijo z vklopom napajanja in signalnega vhoda sploh ne uporabljajo.
Če se modul ne odziva
- Po izklopu napajanja se nastavitev izgubi — način najverjetneje ni bil potrjen. Listanje po oznakah
P-xxsamo po sebi ničesar ne shrani; shrani ga šele dolg, približno trisekunden pritisk. Modul ima pomnilnik ob izpadu napajanja in pravilno potrjeno nastavitev ohrani. - Zaslon kaže štiri črtice — to je normalno stanje pripravljenosti.
- Rele ne potegne — preverite decimalno piko. Nastavljenih 10 minut namesto 10 sekund je videti enako kot okvara.
- Rele se ne odzove na signal — preverite, ali sta priklopljeni obe signalni žici in ali izbrani način signal sploh uporablja.
Vseh 32 načinov delovanja
A, B in C so časi oziroma število ponovitev, ki jih nastavite sami.
| Način | Delovanje |
|---|---|
| Osnovni načini in samodejni izklop | |
| P-11 | Rele je vklopljen, dokler je signal prisoten. Ko signal izgine, se izklopi. |
| P-12 | Vsak signal preklopi stanje releja — enkrat vklop, naslednjič izklop. |
| P-13 | Po sprožitvi rele vklopi in se po času A izklopi. Ponovna sprožitev med odštevanjem nima učinka. |
| P-14 | Kot P-13, le da ponovna sprožitev med odštevanjem začne merjenje znova. |
| P-15 | Kot P-13, le da ponovna sprožitev med odštevanjem čas prišteje. |
| P-16 | Kot P-13, le da ponovna sprožitev med odštevanjem čas ponastavi in rele izklopi. |
| P-17 | Rele je vklopljen ves čas trajanja signala. Ko signal izgine, se izklopi po času A. Nov signal med zakasnitvijo vklop zadrži. |
| P-18 | Takoj po vklopu napajanja rele vklopi in se po času A izklopi. |
| Zakasnjen vklop | |
| P-21 | Po signalu rele vklopi z zakasnitvijo A. |
| P-22 | Ob neprekinjenem signalu rele vklopi po času A. Ko signal izgine, se izklopi. |
| P-23 | Ko signal izgine za več kot čas A, rele vklopi. Ob vrnitvi signala se izklopi. |
| P-24 | Ob neprekinjenem signalu rele vklopi po času A. Izklopi se, ko signal izgine za več kot čas A. |
| P-25 | Ob neprekinjenem signalu rele vklopi po času A. Ob ponovnem neprekinjenem signalu, daljšem od A, se izklopi. |
| P-26 | Po signalu rele vklopi in se po času A izklopi. Ko signal izgine, rele znova vklopi za čas A in se ustavi. |
| P-27 | Ob prisotnosti pulzov je rele izklopljen. Če pulzov ni, rele po času A vklopi. Trajno visok ali trajno nizek nivo se šteje kot odsotnost pulzov. |
| P-28 | Po vklopu napajanja rele vklopi z zakasnitvijo A in ostane vklopljen, dokler je napajanje prisotno. Signalni vhod se ne uporablja. |
| Ciklično delovanje | |
| P-31 | Po vklopu napajanja rele vklopi za čas A, izklopi za čas B, in tako brez konca. Ustavi se z izklopom napajanja. |
| P-32 | Cikel kot pri P-31 teče, dokler je signal prisoten. Ko signal izgine, se cikel ustavi. |
| P-33 | Prvi signal zažene neskončni cikel, naslednji signal ga ustavi. |
| P-34 | Po vklopu napajanja rele vklopi po času A in se po času B izklopi. |
| P-35 | Po signalu rele vklopi po času A in se po času B izklopi. |
| P-36 | Ob neprekinjenem signalu rele vklopi po času A in se po času B izklopi. Če signal izgine, se merjenje izniči in rele izklopi. |
| P-37 | Po signalu rele vklopi, se po času A izklopi, nato teče čas B. Sprožitev med A in B nima učinka. |
| P-38 | Po signalu rele vklopi, se po času A izklopi, po času B pa se cikel A ponovi. |
| Proženje ob izginotju signala, omejeni cikli in štetje | |
| P-41 | Dokler je signal prisoten, ni odziva. Sprožitev nastopi ob izginotju signala, rele pa reagira z zakasnitvijo A. |
| P-42 | Ko signal izgine, rele po času A vklopi in se po času B izklopi. |
| P-43 | Rele vklopi šele, če signal izgine za več kot čas A. Po času B se izklopi. |
| P-44 | Po vklopu napajanja rele vklopi za čas A in izklopi za čas B. Po C ciklih se ustavi. Signalni vhod se ne uporablja. |
| P-45 | Po vklopu napajanja miruje. Po signalu rele vklopi za čas A in izklopi za čas B, po C ciklih se ustavi. Nov signal postopek ponovi. |
| P-46 | Ko je signal podan več kot A-krat, rele vklopi in ostane vklopljen do izklopa napajanja. |
| P-47 | Ko je signal podan več kot A-krat, rele vklopi in se po času B izklopi. |
| P-48 | Če je signal podan več kot A-krat znotraj časa C, rele vklopi in se po času B izklopi. |
Opis načinov izhaja iz dokumentacije proizvajalca. Na modulu smo sami preizkusili in potrdili načine P-13, P-28 in P-31 ter celoten postopek nastavljanja.
