LILYGO LoRa32 z čipom SX1278 (433 MHz) je funkcionalno isti modul kot model SX1276, a deluje na frekvenčnem pasu 433 MHz. Daljša valovna dolžina zagotavlja boljše prodiranje skozi betonske zidove, vegetacijo in druge ovire – kar ga naredi privlačnega za projekte v zaprtih objektih, gozdu ali na območjih z gosto pozidavo.

Plošča vključuje ESP32 dual-core, 0.96-palčni OLED zaslon, režo za MicroSD in SMA antenska priključnico. Ekosistem je enak kot pri modelu 868 MHz – Arduino IDE, PlatformIO, MicroPython, knjižnice RadioLib in Adafruit_SSD1306.

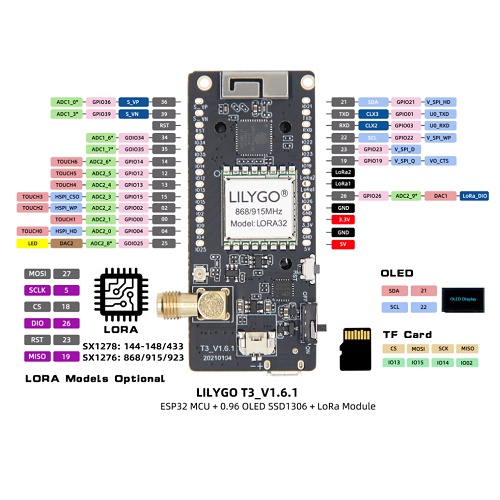

Anatomija krmilnika

Ključne lastnosti

• LoRa SX1278 na 433 MHz – daljša valovna dolžina od 868 MHz pomeni boljše prodiranje skozi ovire; doseg do 5 km v odprtem prostoru
• ISM 433 MHz pas – prost za uporabo v EU in po vsem svetu; priljubljen v Aziji, Afriki in industrijskih aplikacijah
• 0.96″ OLED zaslon – 128×64 px, SSD1306; prikaže statusne podatke in telemetrijo v živo
• SMA antenska priključnica – zunanja antena (priložena) bistveno poveča doseg v primerjavi s PCB antenami
• Reža za MicroSD kartico – lokalno beleženje podatkov brez oblaka
• Napajanje iz LiPo baterije – konektor JST za 3.7 V LiPo z izklop stikalom za baterijska polja
• Wi-Fi + Bluetooth 4.2 + BLE – ESP32 podpira souporabo LoRa z drugimi protokoli

Kaj potrebujem za začetek?

• Micro USB kabel – za napajanje in programiranje
• Arduino IDE ali PlatformIO – ESP32 board support + knjižnica RadioLib
• Gonilnik CH9102F – le na Windows 7/8; novejši OS ga prepozna samodejno
• LoRa antena 433 MHz – je priložena; privijte jo pred prvim vklopom
• 3.7 V LiPo baterija – za brezžično delovanje na terenu (opcijsko)

Moj prvi projekt – 3 koraki

1. Privijte 433 MHz anteno na SMA priključnico in povežite ploščo prek Micro USB
2. V Arduino IDE dodajte ESP32 board support, namestite knjižnici RadioLib in Adafruit_SSD1306
3. Naložite primer SX127x_Transmit – na OLED se bo prikazalo število poslanih paketov; par plošč tvori brezžično LoRa zvezo takoj

Primeri uporabe

• Industrijska telemetrija v zaprtih objektih (433 MHz prodira skozi armiranobetonske zidove bolje kot 868 MHz)
• Meshtastic mreža (off-grid komunikacija brez GSM; 433 MHz podprt)
• Kmetijsko IoT (senzorji v rastlinjakih, hlevih, kleteh)
• Brezpilotna telemetrija (drone telemetry na 433 MHz)
• LoRaWAN vozlišče (prenos prek The Things Network)

Tehnični pregled

Tehnične specifikacije

Primerjava: LoRa32 SX1278 433MHz vs LoRa32 SX1276 868MHz vs T-Beam 868MHz

Inženirski PRO nasvet

433 MHz zahteva daljšo anteno – priložena antena je dimenzionirana za to frekvenco (~17 cm za λ/4). Ne zamenjujte je z anteno za 868 MHz (ki je krajša, ~8 cm); to bistveno zmanjša doseg. Preverite, da je antena pred vklopom privita.

Kompatibilnost

Arduino IDE 1.8.x / 2.x z Espressif ESP32 board support package. Knjižnice: RadioLib 6.x, arduino-LoRa, Adafruit_SSD1306, U8g2. PlatformIO: platform espressif32. MicroPython: sx127x driver. Frekvenca mora biti nastavljena na 433 MHz v kodi (<ne 868>).

Dokumentacija

• LILYGO TTGO LoRa Series – GitHub (pinout, sheme, primeri)
• Meshtastic – TTGO LoRa32 podpora
