Modul TFT LCD SPI 1.8inch 128×160 z EC11 enkoderjem

Opis

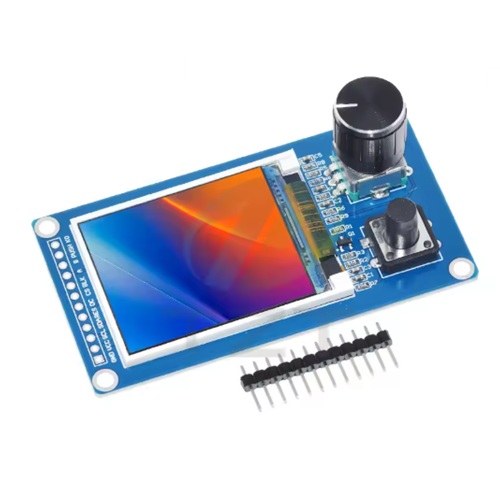

Modul TFT LCD SPI 1.8inch 128×160 z EC11 enkoderjem

Popoln nadzorni vmesnik za vaše DIY projekte v enem modulu

Ste si kdaj želeli ustvariti profesionalen uporabniški vmesnik za svojo napravo, pa ste se izgubili med povezovanjem zaslona, gumbov in enkoderjev? Ta modul rešuje prav to težavo. Združuje barvni 1.8-palčni TFT zaslon in priljubljen EC11 rotacijski enkoder na eni sami kompaktni ploščici. Namesto kopice žic na prototipni plošči dobite urejeno rešitev, ki je pripravljena na vgradnjo v ohišje vašega naslednjega projekta.

Srce zaslona je preverjen gonilnik ST7735S, ki zagotavlja živahne barve pri ločljivosti 128 x 160 slikovnih pik. Za komunikacijo uporablja hiter SPI vmesnik, kar pomeni, da boste za krmiljenje potrebovali le nekaj digitalnih pinov vašega mikrokrmilnika. Poleg rotacijskega enkoderja, ki omogoča intuitivno pomikanje po menijih, je na ploščici dodana še neodvisna tipka (K0), ki jo lahko programirate kot gumb za “nazaj” ali potrditev izbire.

Ključne lastnosti

• Integrirana zasnova združuje vizualni prikaz in fizični vnos na enem modulu
• Barvni TFT zaslon z visoko kontrastnim prikazom in širokim vidnim kotom
• Kakovosten EC11 rotacijski enkoder z 20 impulzi na obrat in vgrajenim stikalom
• Dodatna programska tipka za kompleksnejše uporabniške vmesnike
• Kompaktna oblika, idealna za ročne naprave ali nadzorne plošče

Tehnične specifikacije

Inženirski “PRO” nasvet

Pri uporabi tega modula z 5V mikrokrmilniki (kot je Arduino Uno) obvezno uporabite napetostne delilnike ali pretvornike nivojev (level shifters) na SPI linijah, saj zaslon in enkoder delujeta na 3.3V logiki. Za najboljšo uporabniško izkušnjo pri vrtenju enkoderja priporočam uporabo knjižnice, ki podpira prekinitve (interrupts), saj boste tako zaznali vsak klik brez “preskakovanja” v menijih, tudi če vaš glavni program izvaja zahtevnejše operacije.

Primeri uporabe

• Izdelava lastne vremenske postaje z grafičnim prikazom zgodovine
• Nadzorna plošča za pametni dom ali laboratorijski napajalnik
• Uporabniški vmesnik za 3D tiskalnik ali CNC stroj
• Prenosne igralne konzole ali glasbeni predvajalniki

Kompatibilnost

Modul je popolnoma združljiv z mikrokrmilniki ESP32, ESP8266, STM32 in Arduino (z uporabo pretvornikov nivojev). Programsko ga podpirajo priljubljene knjižnice, kot sta Adafruit_ST7735 in TFT_eSPI, ki omogočata hiter razvoj grafičnih vmesnikov.

Vsebina paketa

• 1x Modul TFT LCD SPI 1.8inch 128×160 z EC11 enkoderjem
• 1x Letvica s pini (moški headerji)
