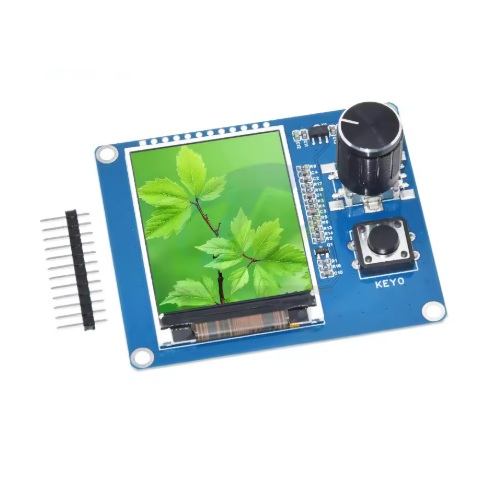

Modul TFT LCD SPI 2.0inch 128×160 z EC11 enkoderjem

Opis

Modul TFT LCD SPI 2.0inch 128×160 z EC11 enkoderjem

Pregleden barvni zaslon in intuitivno upravljanje v enem kompaktnem modulu

Ta modul je idealna izbira za projekte, kjer potrebujete nekoliko večjo vizualno površino, ne da bi pri tem žrtvovali dragocen prostor v ohišju. Združuje 2.0-palčni barvni TFT zaslon in EC11 rotacijski enkoder, kar vam omogoča ustvarjanje profesionalnih uporabniških vmesnikov z minimalnim številom povezav. Večja diagonala zaslona zagotavlja boljšo berljivost besedila in grafike, kar je ključno pri napravah, ki jih upravljate na daljavo ali v slabših svetlobnih pogojih.

Zaslon temelji na preizkušenem krmilniku ST7735S in ponuja ločljivost 128 x 160 slikovnih pik. Za hitro osveževanje slike uporablja SPI komunikacijo, ki je standardna pri večini sodobnih mikrokrmilnikov. Poleg enkoderja, ki služi za pomikanje po menijih in nastavljanje vrednosti, ploščica vključuje še dodatno tipko (K0). To vam omogoča implementacijo kompleksnejših funkcij, kot so potrditve, preklici ali hitri prehodi med načini delovanja, vse na enem samem vhodno-izhodnem modulu.

Ključne lastnosti

• Večji 2.0″ zaslon za boljšo preglednost in lažje branje podatkov
• Integriran rotacijski enkoder EC11 za hitro in natančno navigacijo
• Visoko kontrasten barvni prikaz z živahnimi barvami
• Dodatna programska tipka za razširjeno funkcionalnost vmesnika
• Robustna zasnova, primerna za vgradnjo v DIY ohišja in nadzorne plošče

Tehnične specifikacije

Inženirski “PRO” nasvet

Čeprav ima ta modul 2.0-palčni zaslon, uporablja enako ločljivost kot 1.8″ različica, kar pomeni, da so slikovne pike nekoliko večje. To je odlično za izpis večjih fontov, ki so berljivi že na daleč. Pri programiranju vmesnika priporočam uporabo strojnega SPI vmesnika (Hardware SPI) na vašem krmilniku, saj boste le tako dosegli tekoče osveževanje brez opaznega utripanja. Za enkoder ne pozabite dodati programskega ali strojnega “debouncing-a”, da preprečite napačne odčitke ob pritisku tipke.

Primeri uporabe

• Nadzorni terminali za avtomatizacijo doma ali delavnice
• Grafični vmesniki za laboratorijsko opremo in merilne instrumente
• Upravljalniki za pametne namakalne sisteme
• DIY avdio predvajalniki z izpisom metapodatkov in upravljanjem glasnosti

Kompatibilnost

Modul je združljiv z vsemi priljubljenimi platformami, kot so Arduino, ESP32, ESP8266 in Raspberry Pi Pico. Zaradi 3.3V logike pri uporabi s 5V sistemi (npr. Arduino Nano) priporočamo uporabo pretvornikov nivojev. Programsko se odlično obnese s knjižnicami UCGLIB ali TFT_eSPI.

Vsebina paketa

• 1x Modul TFT LCD SPI 2.0inch 128×160 z EC11 enkoderjem
• 1x Letvica s pini (moški headerji)
