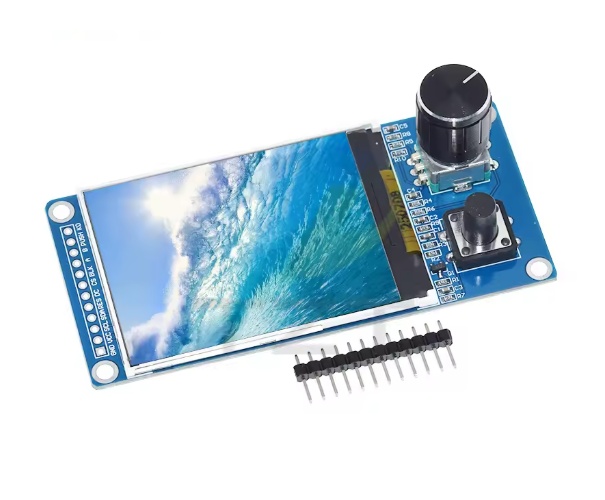

Modul TFT LCD SPI 2.4inch 320×240 z EC11 enkoderjem

Opis

Modul TFT LCD SPI 2.4inch 320×240 z EC11 enkoderjem

Visoka ločljivost in napredno krmiljenje za vaše najzahtevnejše DIY vmesnike

Če iščete modul, ki bo vašemu projektu vdihnil profesionalen videz z ostro sliko in tekočo grafiko, je ta 2.4-palčna različica prava izbira. Za razliko od manjših modelov se ta ponaša z visoko ločljivostjo 320 x 240 slikovnih pik (QVGA), kar omogoča izris kompleksnejših grafov, ikon in podrobnejših besedil. V kombinaciji z integriranim EC11 rotacijskim enkoderjem dobite popolno nadzorno enoto, ki je pripravljena na vgradnjo v vašo naslednjo pametno napravo.

Modul uporablja zmogljiv gonilnik ST7789, ki je znan po odlični reprodukciji barv in hitrem odzivnem času. Komunikacija poteka preko SPI vmesnika, kar zagotavlja združljivost s širokim naborom mikrokrmilnikov. Poleg enkoderja, ki omogoča natančno navigacijo po menijih, je na ploščici na voljo še neodvisna tipka (K0). Ta dodatni vhod je neprecenljiv za funkcije, kot so potrditev izbire, vklop/izklop naprave ali hitri dostop do nastavitev, ne da bi potrebovali dodatne komponente na vaši nadzorni plošči.

Ključne lastnosti

• Velik 2.4″ zaslon z visoko gostoto slikovnih pik za kristalno čist prikaz
• Zmogljiv ST7789 gonilnik za hitro osveževanje in živahne barve
• Integriran EC11 rotacijski enkoder z vgrajenim stikalom za intuitivno upravljanje
• Dodatna programska tipka za večjo prilagodljivost uporabniškega vmesnika
• Enotna ploščica zmanjšuje število potrebnih žic in poenostavlja montažo

Tehnične specifikacije

Inženirski “PRO” nasvet

Zaradi višje ločljivosti (320×240) ta zaslon zahteva prenos večje količine podatkov kot manjši modeli. Za doseganje maksimalne hitrosti osveževanja priporočam uporabo mikrokrmilnikov z višjim taktom, kot sta ESP32 ali Raspberry Pi Pico, ter uporabo optimiziranih knjižnic, ki podpirajo DMA (Direct Memory Access) prenose. Pri načrtovanju grafičnega vmesnika izkoristite večjo ločljivost za uporabo antialiased fontov, ki bodo na tem zaslonu videti izjemno profesionalno.

Primeri uporabe

• Napredni nadzorni sistemi za pametne domove z grafičnimi ikonami
• Miniaturni osciloskopi ali analizatorji spektra
• Uporabniški vmesniki za avdio procesorje in sintetizatorje
• Nadzorne plošče za industrijsko avtomatizacijo in IoT vozlišča

Kompatibilnost

Modul je popolnoma združljiv z ESP32, ESP8266, STM32 in Arduino platformami. Za najboljše rezultate priporočamo uporabo knjižnice TFT_eSPI, ki vključuje specifične optimizacije za gonilnik ST7789 in omogoča izjemno hitro delovanje na ESP krmilnikih.

Vsebina paketa

• 1x Modul TFT LCD SPI 2.4inch 320×240 z EC11 enkoderjem
• 1x Letvica s pini (moški headerji)
