LILYGO T-Dongle-S3 ESP32-S3 razvojna plošča z LCD zaslonom
€20.99 (DDV vključen)
LILYGO T-Dongle-S3 z ESP32-S3 in 0.96″ IPS LCD zaslonom v kompaktnem USB-A ključku – 16 MB Flash, Wi-Fi, BLE 5.0 in Qwiic konektor za prenosne IoT projekte brez kablov.
1 na zalogi
Opis
LILYGO T-Dongle-S3 ESP32-S3 razvojna plošča z LCD zaslonom
LILYGO T-Dongle-S3 je razvojna plošča v formatu USB-A ključka: priključite ga neposredno v USB vratičce prenosnika ali USB napajalnika, brez kabla. Na 0.96-palčnem IPS LCD zaslonu (80×160 px, 65K barv) prikazujete podatke v živo, ESP32-S3 z 16 MB Flash pa skrbi za Wi-Fi in Bluetooth 5.0.
Kompaktna oblika ga uvršča med priljubljene pričekah kočke: prenosni sensor badge, USB data logger, mini igra na zaslonu, ESPHome senzorski oddajnik. Skupnost je aktivna, GitHub repozitorij vsebuje primere za Arduino, MicroPython in ESPHome.

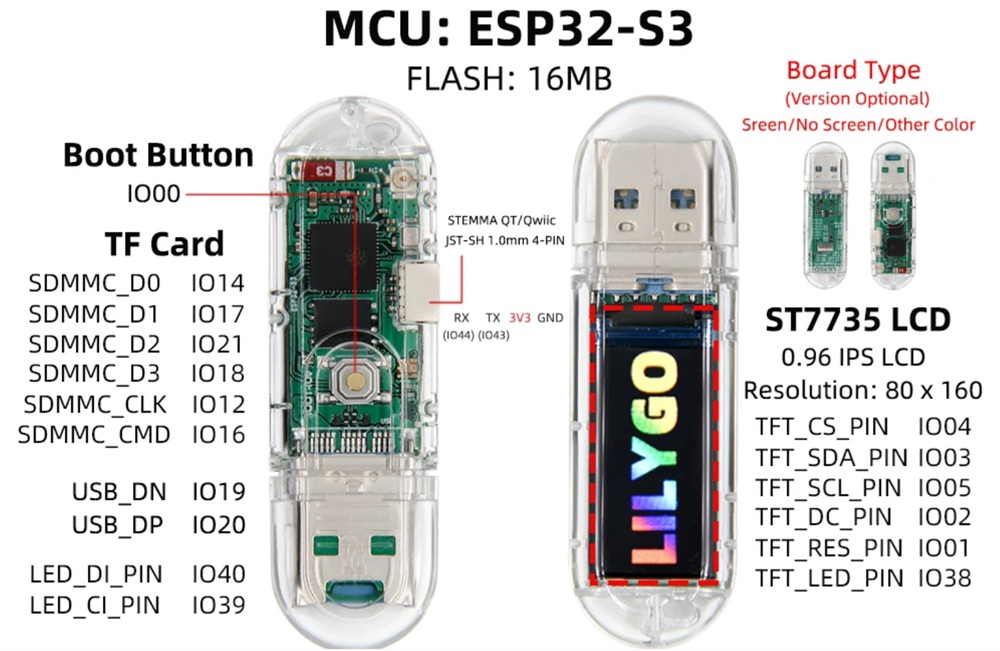

Anatomija krmilnika
| Tip krmilnika | USB-A dongle razvojna plošča z LCD |
| Mikrokrmilnik | ESP32-S3, dual-core Xtensa LX7, 240 MHz |
| LCD zaslon | 0.96″ IPS, ST7735, 80×160 px, 65K barv, SPI |
| USB konektor | USB-A (neposreden priklop, brez kabla) |
| Flash | 16 MB |
| SRAM | 512 KB |
| Logična napetost | 3.3 V (regulirano iz USB 5 V) |
Ključne lastnosti
- USB-A dongle format – ključok se priključi neposredno v USB-A vratičce; nobenega kabla, nobenega napajalnika
- 0.96″ IPS LCD zaslon – ST7735 krmilnik, 80×160 px, 65K barv; IPS tehnologija zagotavlja ničeň barv in širok zorni kot
- ESP32-S3 z 16 MB Flash – 240 MHz dual-core; dovolj zmogljivosti za animacije, Wi-Fi in BLE současno
- JST-SH 1.0mm Qwiic/STEMMA QT – priključite katerikoli Qwiic senzor (temperatura, CO2, IMU) brez spajkanja
- Skrita TF kartica reža – lokalno shranjevanje podatkov
- Wi-Fi + Bluetooth 5.0 + BLE – ESP32-S3 podpira BLE mesh in Wi-Fi 4
- ESPHome kompatibilen – uradno podprt v ESPHome devices bazi; nič pisanja kode za Home Assistant integracijo
Kaj potrebujem za začetek?
- Prosto USB-A vratičce – ključok priključite neposredno; načunalnik ali USB hub zadostuje
- Arduino IDE 2.x ali PlatformIO – namestite ESP32-S3 board support (Espressif) in knjižnico TFT_eSPI ali LovyanGFX za zaslon
- Gonilnik – Windows 10/11 in macOS ga prepoznata samodejno; na Windows 7 dodajte CP210x ali CH340 (odvisno od serije)
- Qwiic kabel + senzor – za hi tri razsirivek brez spajkanja (opcijsko)
Moj prvi projekt – 3 koraki
- Priključite T-Dongle-S3 v USB-A vratičce načunalnika – LED zasvetli, zaslon se vklopi
- V Arduino IDE nastavite ploščo ESP32S3 Dev Module, Flash Mode: QIO 80MHz, namestite knjižnico TFT_eSPI
- Naložite primer TFT_Print_Test – na zaslonu se bodo prikazali barvni napis in geometrične oblike
Primeri uporabe
- Prenosni senzorski badge (temperatura, vlaga, CO2 prek Qwiic → prikaz na LCD)
- USB data logger (beleženje na TF kartico, priklop neposredno v režo)
- Mini igra ali ura (160×80 px IPS zaslon, 16 MB Flash za grafiko)
- ESPHome senzor za Home Assistant (uradno podprt, nič kodiranja)
- Wi-Fi senzorski oddajnik (MQTT podatki z lokalnim prikazom na zaslonu)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Mikrokrmilnik | ESP32-S3, dual-core Xtensa LX7, 240 MHz |
| Flash | 16 MB |
| SRAM | 512 KB |
| LCD zaslon | 0.96″ IPS ST7735, 80×160 px, 65K barv, SPI |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | 5.0 + BLE |
| USB | USB-A (neposreden priklop) |
| Dodatni konektor | JST-SH 1.0mm 4-pin (Qwiic/STEMMA QT) |
| TF kartica | Da (skrita reža) |
| Napajanje | USB 5 V → 3.3 V regulator |
| Logična napetost | 3.3 V |
| Ohiuje | Prozorno plastično |
Primerjava: T-Dongle-S3 vs T-Display-S3 vs T3S3 E-Paper
| T-Dongle-S3 | T-Display-S3 | T3S3 E-Paper | |
|---|---|---|---|
| MCU | ESP32-S3 | ESP32-S3 | ESP32-S3 |
| Zaslon | 0.96″ IPS LCD | 1.9″ TFT LCD | 2.13″ e-paper |
| Resolucija | 80×160 px | 170×320 px | 250×122 px |
| Flash | 16 MB | 16 MB | 4 MB |
| PSRAM | Ni | 8 MB | 2 MB |
| LoRa | Ne | Ne | Da (SX1262) |
| Priklop | USB-A (brez kabla) | USB-C | USB-C |
| Kdaj izbrati | Kompaktno, badge, USB logger | Večja slika, PSRAM, grafika | LoRa + e-ink, nizka poraba |
Inženirski PRO nasvet
ST7735 zaslon na T-Dongle-S3 ima nestandardno resolucijo 80×160 px – v knjižnici TFT_eSPI nastavite TFT_WIDTH 80 in TFT_HEIGHT 160 ter X/Y offset (typično 26, 1); brez tega je slika zamaknjana. Uživajte v vzorčnih konfiguracijah iz GitHub repozitorija Xinyuan-LilyGO/T-Dongle-S3.
Kompatibilnost
Arduino IDE 2.x + Espressif ESP32-S3 board support. Knjižnice: TFT_eSPI (konfigurirajte za ST7735 80×160), LovyanGFX, ESPHome (uradno podprt). PlatformIO: platform espressif32. MicroPython: st7789 knjižnica.
Dokumentacija
- LILYGO T-Dongle-S3 – GitHub (pinout, primeri, TFT_eSPI config)
- ESPHome Devices – T-Dongle-S3 konfiguracija
