ESP32 S3 LilyGo T-Display 24pinov 1.9inch LCD typeC-USB

LilyGo T-Display-S3 – ESP32-S3, 1.9″ LCD, 8 MB PSRAM

LilyGo T-Display-S3 je razvojna plošča s poudarkom na zaslonu: 1.9-palčni TFT LCD (170×320 px, ST7789V) z živahnima barvama in 240 MHz ESP32-S3R8, ki vključuje 8 MB PSRAM in 16 MB Flash. Za razliko od plošče T-Display prve generacije (ESP32) je S3 različica bistveno zmogljivejša pri obdelavi slik, animacij in večjezamordnih opravil.

24 izpostavljenih pinov, USB-C priključek in Bluetooth 5.0 jo umeščajo med priljubljene razvojne platforme za vizualizacijo senzorskih podatkov, igrice in HMI panele v projektih brez dotika zaslona.

Anatomija krmilnika

Ključne lastnosti

• 1.9″ TFT LCD ST7789V – 170×320 px v pokrajšnskem formatu; barvna temperatura je topla, kontrast zadosten za berljivost tudi v slabi osvetlitvi
• 8 MB PSRAM – omogoča frame buffer za gladke animacije in obdelavo slik brez pritiska na interni RAM
• 16 MB Flash – zadosti za shranjevanje grafike, fontov in večjih programov skupaj
• ESP32-S3 dual-core 240 MHz – zmogljivejši od klasičnega ESP32; USB native, vektorčne instrukcije za DSP/ML
• 24 izpostavljenih pinov – GPIO, ADC, SPI, I2C, UART; več priključnih možnosti kot pri ploščah brez stranskih pinov
• USB-C priključek – modern konektor; podpira programiranje in napajanje
• Wi-Fi + Bluetooth 5.0 + BT Mesh – brezžična podatkovni prenos in lokalno mreženje

Kaj potrebujem za začetek?

• USB-C kabel – za napajanje in programiranje
• Arduino IDE 2.x ali PlatformIO – dodajte ESP32-S3 board support in knjižnico TFT_eSPI ali LovyanGFX
• Gonilnik – Windows 10/11 in macOS prepoznata samodejno; ESP32-S3 ima USB native
• LILYGO T-Display-S3 GitHub – vsebuje TFT_eSPI konfiguracijo že nastavljeno za 1.9″ zaslon

Moj prvi projekt – 3 koraki

1. Priključite ploščo prek USB-C; zaslon se vklopi in prikaže tvodničk ali startni zaslon
2. V Arduino IDE nastavite ESP32S3 Dev Module (Flash: 16MB, PSRAM: OPI 8MB), namestite knjižnico TFT_eSPI in skopirajte User_Setup.h iz LILYGO GitHub repozitorija
3. Naložite primer TFT_graphicstest – na zaslonu se bo prikazalo barvno testno zaporedje in izpisane hitrosti izrisovanja

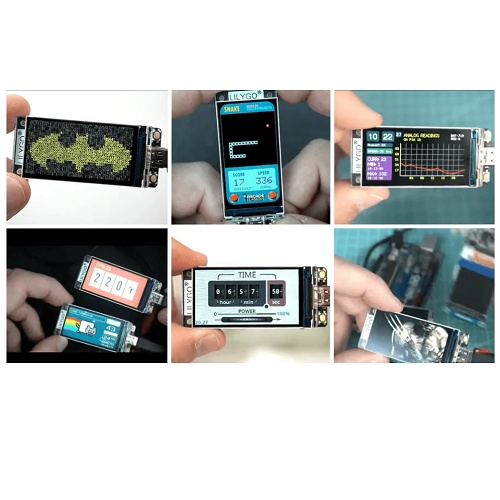

Primeri uporabe

• Senzorska konzola (prikaz temperature, vlage, tlaka, kakovosti zraka na 1.9″ zaslonu)
• Mini nadzorna plošča (MQTT podatki iz Home Assistanta → vizualizacija v realnem času)
• DIY pametna ura ali ura (170×320 px, BLE, Wi-Fi – klasična kombinacija)
• Retro igrica (8 MB PSRAM zadosti za sprite-based igre)
• Wi-Fi detektor signala (graf moči v živo na barvnem zaslonu)

Tehnični pregled

Tehnične specifikacije

Primerjava: T-Display-S3 vs T-Dongle-S3 vs T3S3 E-Paper

Inženirski PRO nasvet

Za gladke animacije na 1.9″ zaslonu – uporabite DMA prenos (TFT_eSPI sprite metoda ali LovyanGFX DMA). Brez DMA vsaka posodobitev zaslona blokira CPU za ~30 ms; z DMA se renderiranje in Wi-Fi izvajata současno brez utripanja.

Kompatibilnost

Arduino IDE 2.x + Espressif ESP32-S3 board support (Flash: 16MB QIO, PSRAM: OPI 8MB). Knjižnice: TFT_eSPI (s prilagojenim User_Setup.h iz LILYGO repozitorija), LovyanGFX. PlatformIO: platform espressif32, board lilygo-t-display-s3. MicroPython: st7789 ali st7789s3 knjižnica.

Dokumentacija

• LILYGO T-Display-S3 – GitHub (pinout, TFT_eSPI User_Setup.h, primeri)
• T-Display-S3 pinout in tehnične specifikacije – ESPboards.dev
