LILYGO TTGO T-Beam V1.2 – Meshtastic LoRa OLED AXP2101 868MHz ESP32

LILYGO T-Beam V1.2 je razvojna plošča, zasnovana za eno nalogo: dolgodomežna brezžična komunikacija z GPS lokacijo. Na eni plošči združuje ESP32 mikrokrmilnik, LoRa SX1276 (868 MHz), GPS modul NEO-6M in napreden upravljalnik napajanja AXP2101. To je referenčna strojna oprema za Meshtastic – odprtokodno platformo za off-grid komunikacijo v mešani LoRa mreži.

V primerjavi s predhodnim V1.1 je AXP2101 boljši od AXP192: natančnejši nadzor polnjenja baterije, manjša poraba v mirovanju in zanesljivejše preklopi med napajalnima vejama. Ekosistem je enak: Arduino IDE, PlatformIO, knjižnici RadioLib in TinyGPS++.

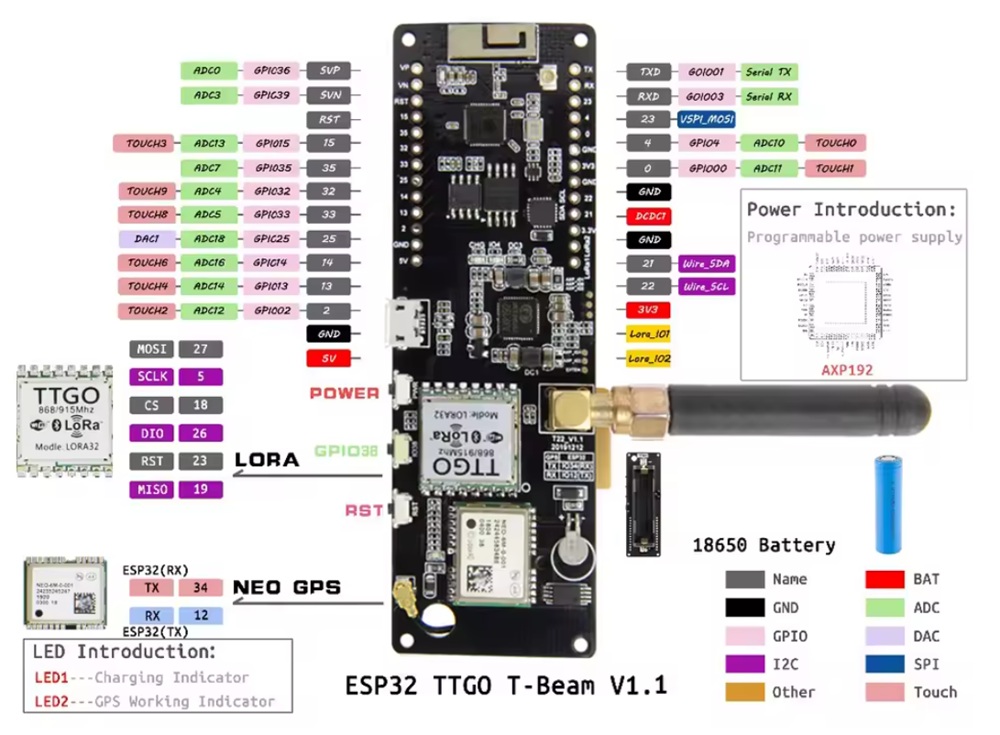

Anatomija krmilnika

Ključne lastnosti

• GPS NEO-6M – vgrajen u-blox GPS modul z anteno; plošča ve, kje je brez zunanjega sprejemnika
• LoRa SX1276 na 868 MHz – doseg do 5+ km v odprtem prostoru; specializiran za Meshtastic in LoRaWAN
• AXP2101 PMU – napreden upravljalnik napajanja: natančno polnjenje 18650 baterije, nadzor napetosti vejic, zaščita pred globokim izpraznitvijo
• 18650 baterija – standardni format; v kombinaciji z AXP2101 omogoča tednske avtonomije pri občasnem GPS + LoRa oddajanju
• Wi-Fi + Bluetooth 4.2 + BLE – konfiguracija prek Meshtastic aplikacije na pametnem telefonu
• Meshtastic firmware – takoj na voljo; plošča je v uradnem Meshtastic hardwarnem seznamu
• SMA antenska priključnica – zunanja LoRa antena priložena

Kaj potrebujem za začetek?

• Micro USB kabel – za napajanje in programiranje
• 18650 Li-Ion baterija – za brezžično delovanje (ni priložena)
• LoRa antena 868 MHz – priložena; privijte jo pred vklopom
• Meshtastic aplikacija – iOS ali Android; za nastavitev brez kodiranja
• Arduino IDE ali PlatformIO – le za lastno firmware (ni potrebno za Meshtastic)
• 0.96″ OLED I2C zaslon – opcijsko; T-Beam ga podrža, a ni vgrajen v ploščo

Moj prvi projekt – 3 koraki

1. Vstavite 18650 baterijo, privijte LoRa anteno in priključite ploščo prek Micro USB
2. Prenesite Meshtastic firmware za T-Beam V1.2 z meshtastic.org in ga naložite z orodjem Meshtastic Flasher
3. V mobilni aplikaciji Meshtastic izberite EU_868 regijo – GPS lokacija se bo prikazala v živo

Primeri uporabe

• Meshtastic GPS tracker (pošiljanje lokacije prek LoRa mreže brez GSM)
• Iskalna in reševalna komunikacija (off-grid koordinacija ekip na terenu)
• Gorniški in kolesarski lokacijski oddajnik (GPS + LoRa z meseci avtonomije)
• Plovilna telemetrija (GPS track pošlje marina, plovba, lokacija)
• Lastna Meshtastic mreža (več T-Beam vozlov tvori mesh brez strežniške infrastrukture)

Tehnični pregled

Tehnične specifikacije

Primerjava: T-Beam V1.2 vs LoRa32 SX1276 vs T3S3 SX1262

Inženirski PRO nasvet

AXP2101 zahteva drugačno inicializacijo kot AXP192 – knjižnica XPowersLib LILYGO podpira oba, a morate v kodi eksplicitno navesti AXP2101. Brez pravilne inicializacije PMU LoRa in GPS modul ne dobita napajanja, čeprav je plošča priključena. Preverite primer T-Beam_AXP2101 v LILYGO GitHub repozitoriju.

Kompatibilnost

Meshtastic firmware za T-Beam: tbeam-s3-core (preverite meshtastic.org za najnovejšo verzijo za V1.2 + AXP2101). Arduino IDE 2.x z Espressif ESP32 board support + knjižnici RadioLib in XPowersLib. PlatformIO: board t-beam. TinyGPS++ za GPS parsing.

Dokumentacija

• Meshtastic – LILYGO T-Beam uradna dokumentacija
• LILYGO T-Beam – GitHub (pinout, AXP2101 primeri)
