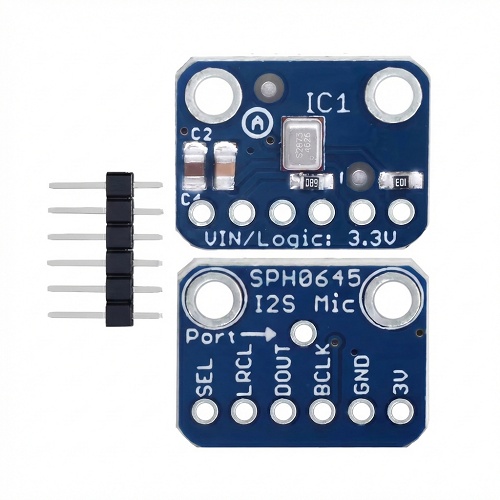

Modul detektor zvoka SPH0645 I2S MEMS

Opis

Modul detektor zvoka SPH0645 I2S MEMS

Pozabite na šumenje, motnje in tihe analogne signale. Modul SPH0645 I2S MEMS je mikrofon, ki ga izberejo tisti, ki želijo kristalno čist zvok za glasovne ukaze, snemanje ali napredno analizo spektra. To ni navaden “senzor hrupa”, ampak pravi digitalni mikrofon, enak tistim, ki jih najdete v sodobnih pametnih telefonih.

Glavna prednost tega modula je vmesnik I2S (Inter-IC Sound). Za razliko od analognih mikrofonov, ki pošiljajo šibek napetostni signal (občutljiv na motnje iz napajalnika), ta modul zvok digitalizira že na samem čipu. Do vašega mikrokrmilnika potujejo le čiste ničle in enice.

Vendar pozor: to je napreden modul. Ker uporablja I2S protokol, ni primeren za klasične Arduino Uno ali Nano ploščice, saj te nimajo strojne opreme za obdelavo tega digitalnega toka. Je pa popoln partner za zmogljivejše sisteme, kot so Raspberry Pi, ESP32 ali Cortex M procesorji, kjer omogoča snemanje zvoka studijske kakovosti brez potrebe po zunanjih zvočnih karticah.

Ključne lastnosti

• Popolnoma digitalen prenos: Zahvaljujoč I2S standardu se izognete vsem težavam z analognim šumom in potrebi po zunanjih ADC pretvornikih.

• MEMS tehnologija: Mikrofon je fizično majhen, robusten in porabi izjemno malo energije, a nudi odlično občutljivost.

• Možnost stereo povezave: Pin SEL omogoča, da na isto podatkovno linijo priklopite dva mikrofona – enega nastavite za levi kanal, drugega za desni.

• Širok frekvenčni razpon: Zajame celoten spekter človeškega govora in večino okoljskih zvokov, zato je idealen za glasovne asistente.

• Visoka občutljivost: Z -26 dBFS zagotavlja, da boste slišali tudi tišje zvoke v prostoru.

Tehnične specifikacije

• Čip: SPH0645LM4H

• Tip mikrofona: MEMS (Omni-directional)

• Komunikacijski protokol: I2S (ni združljiv s SPI ali I2C!)

• Delovna napetost: 1.6V – 3.6V (Priporočeno 3.3V)

• Logični nivo: 3.3V (NI 5V tolerantno!)

• Poraba toka: cca. 600 µA

• Frekvenčni razpon: 50Hz – 15kHz

Inženirski “PRO” nasvet

Čeprav je modul označen kot “mono”, je zasnovan za enostavno nadgradnjo v stereo. Če želite posneti prostorski zvok, uporabite dva takšna modula in ju povežite na iste pine mikrokrmilnika (BCLK, DOUT, LRCL).

Trik je v pinu SEL: Na levem mikrofonu povežite pin SEL na visok nivo (3.3V), na desnem pa na GND. Modula bosta samodejno vedela, kdaj pošiljati podatke, in mikrokrmilnik bo prejel popoln stereo signal preko ene same žice za podatke!

Primeri uporabe

• DIY Pametni zvočnik: Izdelava lastne “Alexe” ali Google Assistanta z Raspberry Pi.

• Napredna vizualizacija glasbe: Uporaba FFT analize na ESP32 za krmiljenje LED trakov z izjemno natančnostjo.

• Snemalnik zvoka: Izdelava diktafona ali prisluškovalne naprave visoke kakovosti.

• Detekcija specifičnih zvokov: Prepoznavanje besed ali alarmov s strojnim učenjem (TinyML).

Kompatibilnost

POMEMBNO: Ta modul zahteva mikrokrmilnik s strojnim I2S vmesnikom.

• Podprto (Odlična izbira): Raspberry Pi (vsi modeli s 40 pini), ESP32, ESP8266 (z omejitvami), Teensy 3.x/4.x, Adafruit Feather M0/M4, STM32.

• NI podprto: Arduino Uno, Arduino Nano, Arduino Mega, Arduino Leonardo (ti procesorji so prepočasni in nimajo I2S periferije).
