Modul detektor zvoka LM386

Opis

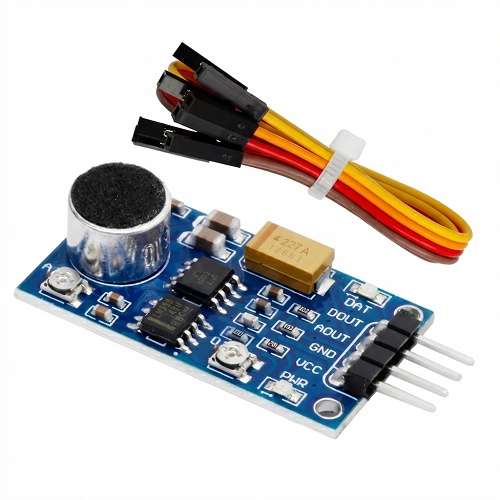

Modul detektor zvoka LM386

Če želite svojemu projektu dati “ušesa”, je ta modul z detektorjem zvoka LM386 ena najboljših izbir za vstop v svet obdelave zvoka. Večina osnovnih zvočnih senzorjev na trgu ponuja le preprost digitalni signal (vklop/izklop), ta modul pa gre korak dlje.

Zgrajen je okoli legendarnega čipa LM386, ki deluje kot močan zvočni ojačevalnik. To pomeni, da šibkega signala iz vgrajenega elektret mikrofona ne pošlje neposredno na mikrokrmilnik (kjer bi bil prešibek za obdelavo), ampak ga ojača tudi do 200-krat. Rezultat? Dobite uporaben analogni signal, s katerim lahko dejansko zaznavate glasnost in frekvence, ne le preproste prisotnosti hrupa.

Poleg tega modul vsebuje komparator LM393, ki omogoča digitalni izhod. To ga naredi neverjetno vsestranskega: uporabite digitalni izhod za preprosta stikala (npr. “tlesk za luč”) ali pa analogni izhod za naprednejše projekte, kot so vizualizatorji glasbe. Posebnost te različice sta dva ločena trimer potenciometra, kar vam daje popoln nadzor – z enim nastavljate ojačenje mikrofona (občutljivost), z drugim pa prag proženja digitalnega signala.

Ključne lastnosti

• Dvojni izhod: Ponuja tako analogni (AOUT) za merjenje jakosti zvoka v realnem času kot digitalni (DOUT) za zaznavanje prekoračitve določenega praga glasnosti.

• Vrhunsko ojačenje: Čip LM386 zagotavlja čisto ojačenje signala do faktorja 200, kar omogoča zaznavanje tudi tišjih zvokov, ki jih cenejši moduli zgrešijo.

• Dvojna nastavljivost: Za razliko od večine senzorjev, ki imajo le en gumb, ima ta modul dva potenciometra – enega za nastavitev glasnosti ojačenja in drugega za nastavitev praga proženja.

• Indikacija delovanja: Vgrajene LED diode vizualno sporočajo prisotnost napajanja in aktivacijo digitalnega izhoda, kar močno olajša testiranje brez pisanja kode.

• Široka napetostna kompatibilnost: Brez težav deluje na 3.3V in 5V sistemih, kar pomeni, da ne potrebujete dodatnih pretvornikov nivojev.

Tehnične specifikacije

• Glavni ojačevalnik: LM386

• Komparator: LM393 (za digitalni izhod)

• Delovna napetost: 3.3V – 5.3V DC

• Občutljivost mikrofona: 52 dB

• Frekvenčni razpon: 50Hz – 20KHz

• Dimenzije: 42mm x 19mm

• Velikost montažne luknje: 2.0 mm

• Tip mikrofona: Elektret kondenzatorski mikrofon

Inženirski “PRO” nasvet

Pri uporabi tega senzorja za merjenje jakosti zvoka (decibelov) bodite realni – to ni umerjen laboratorijski instrument, ampak hobi modul. Vendar pa lahko z njim dosežete odlične rezultate, če razumete DC offset (enosmerni odmik).

Analogni izhod (AOUT) pri tišini ne bo 0V, ampak bo “lebdel” na približno polovici napajalne napetosti (pri 5V napajanju je to cca 2.5V). Zvok se nato kot sinusoida giblje nad in pod to točko. Ko berete vrednosti z ADC-jem (npr. analogRead() na Arduinu), ne berite le trenutne vrednosti. Namesto tega v zanki (npr. trajanja 50ms) preberite minimalno in maksimalno vrednost ter izračunajte razliko (peak-to-peak). Ta razlika je tista, ki dejansko predstavlja glasnost zvoka!

Primeri uporabe

• Pametno stikalo na tlesk: Prižgite luč z dvojnim tleskom rok.

• Alarm proti vlomu: Zaznavanje zvoka lomljenja stekla ali nasilnega odpiranja vrat.

• Audio vizualizator: Krmiljenje LED trakov v ritmu glasbe (z uporabo AOUT pina).

• Baby monitor: Preprosto zaznavanje joka v sosednji sobi.

• Nadzor hrupa: Opozorilo v učilnici ali pisarni, ko nivo hrupa preseže sprejemljivo mejo.

Kompatibilnost

• Arduino: Popolnoma združljiv (AOUT na analogne pine, DOUT na digitalne).

• ESP32 / ESP8266: Deluje brezhibno na 3.3V logiki (priporočamo uporabo AOUT na pinih, ki podpirajo ADC, če želite meriti valovanje).

• Raspberry Pi: Digitalni izhod (DOUT) deluje neposredno na GPIO pine. Za uporabo AOUT potrebujete zunanji ADC pretvornik (npr. MCP3008), saj RPi nima analognih vhodov.
