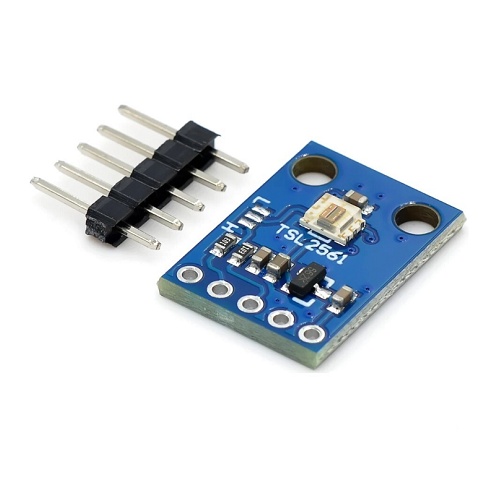

Modul digitalni senzor svetlosti TSL2561 na GY-2561

Opis

Modul digitalni senzor svetlosti TSL2561 na GY-2561

Če ste kdaj poskusili izmeriti svetlobo z navadnim fotouporom (LDR), veste, da je to pogosto bolj ugibanje kot merjenje. LDR reagira na različne valovne dolžine drugače kot mi in težko loči med sončno svetlobo in žarnico. Modul GY-2561, ki temelji na čipu TSL2561, je korak naprej v svet resnih meritev. To ni le preprost analogni senzor; je sofisticiran digitalni pretvornik svetlobe v podatke, ki komunicira preko I2C vodila.

Njegova glavna prednost je sposobnost, da “vidi” svetlobo zelo podobno kot človeško oko. Kako to doseže? Čip vsebuje dve ločeni fotodiodi. Ena meri širok spekter (vidno in infrardečo svetlobo), druga pa je občutljiva predvsem na infrardečo (IR). S pametnim internim izračunom senzor odšteje IR komponento in vam poda podatek o dejanski vidni svetlobi, izražen v Luksih (Lux).

Ker gre za integrirajoči senzor, deluje podobno kot zaklop fotoaparata – svetlobo “vpija” določen čas. To je ključno, saj omogoča merjenje ekstremno širokega razpona: s podaljšanjem časa integracije lahko zaznate zelo šibko svetlobo v temnem prostoru, s skrajšanjem pa merite močno opoldansko sonce brez zasičenja. Je idealna izbira za hobiste in študente, ki potrebujejo zanesljive podatke za svoje projekte avtomatizacije.

Ključne lastnosti

• Dvojni senzor: Vsebuje dve fotodiodi (ena za celoten spekter, ena za IR) za natančen izračun vidne svetlobe (Lux).

• Približa se odzivu človeškega očesa, kar je ključna prednost pred preprostejšimi senzorji.

• Izjemen dinamični razpon merjenja od temnih 0.1 Lux do zelo svetlih 40,000+ Lux.

• Digitalni I2C vmesnik zagotavlja stabilne podatke neposredno v mikrokrmilnik, brez težav z analognim šumom.

• Programabilni čas integracije in ojačenje (gain) omogočata programsko prilagajanje občutljivosti.

• Vključuje INT (interrupt) pin, ki lahko sproži alarm, ko svetloba preseže nastavljene meje, brez stalnega preverjanja s strani procesorja.

Tehnične specifikacije

Inženirski “PRO” nasvet

Nasvet: Ta senzor je zasnovan za delovanje na nizki napetosti. Čeprav je robusten, ga za dolgoročno stabilnost napajajte izključno s 3.3V virom. Če ga uporabljate s 5V mikrokrmilnikom (kot je klasičen Arduino Uno R3), močno priporočamo uporabo pretvornika logičnih nivojev (logic level converter) na I2C linijah (SDA in SCL). Neposreden priklop na 5V logiko lahko poškoduje čip ali povzroči nezanesljivo delovanje. Prav tako v kodi izkoristite vgrajeno funkcijo zavračanja 50Hz/60Hz utripanja, če merite v prostoru z umetno razsvetljavo.

Primeri uporabe

• Izdelava napredne domače vremenske postaje za merjenje sončnega obsevanja.

• Pametni sistem za zalivanje rastlin, ki preverja, ali rastlina dobi dovolj naravne svetlobe.

• Samodejno prilagajanje svetlosti LCD zaslonov ali LED trakov glede na svetlobo v prostoru.

• Varnostni sprožilec, ki zazna nenadno spremembo svetlobe (npr. odpiranje vrat v temnem prostoru) s pomočjo INT pina.

Kompatibilnost

Modul je združljiv z večino mikrokrmilnikov, ki podpirajo I2C komunikacijo, vključno z Arduino (vse verzije), ESP8266, ESP32, Raspberry Pi in STM32. Upoštevajte zahtevo po 3.3V logičnih nivojih.
