Modul RTC DS3231 ura ChronoDot V2.0 I2C

Opis

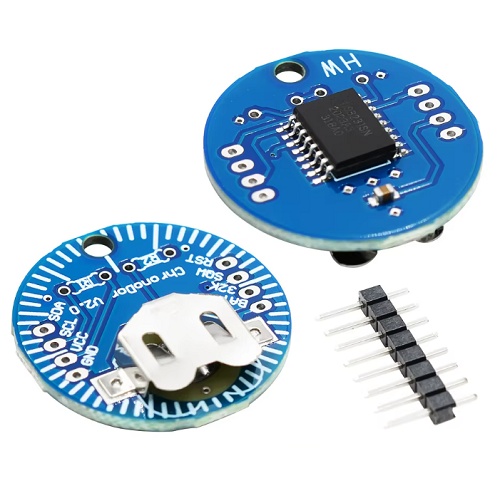

Modul RTC DS3231 ura ChronoDot V2.0 I2C

Če si že kdaj naredil(a) podatkovni zapisovalnik, avtomatizacijo ali IoT napravo, veš, da je pravilen datum in čas pogosto ključnega pomena. Tukaj pride prav RTC modul z vezjem DS3231 (Real‑Time Clock), ki ima vgrajen temperaturno kompenziran kristal (TCXO). V praksi to pomeni, da ura teče stabilneje tudi takrat, ko se okolje ogreje ali ohladi.

ChronoDot V2.0 je izvedba RTC modula, ki je namenjena enostavni vgradnji v projekte z Arduino, Raspberry Pi in drugimi mikrokrmilniki. Povezava poteka preko vodila I2C, zato zasede le dva signalna pina (SDA in SCL), komunikacija pa je podprta s številnimi knjižnicami.

Uporabno je tudi to, da RTC modul ob primerni bateriji (ni priložena) lahko ohrani čas tudi med izklopi napajanja, zato se sistem ob ponovnem vklopu ne začne pri “00:00”.

Ključne lastnosti

• RTC vezje DS3231 s temperaturno kompenzacijo kristala (TCXO)
• komunikacija preko I2C vodila
• ohranjanje časa ob izpadu napajanja (ob vgrajeni bateriji na modulu)
• enostavna integracija z Arduino in Raspberry Pi knjižnicami
• tipičen I2C naslov DS3231: 0x68

Tehnične specifikacije

• čip: DS3231 (RTC)
• vmesnik: I2C (SDA, SCL)
• tip: elektronski modul (realnočasovna ura)

Baterija

Baterija ni priložena. Modul ChronoDot V2.0 (in večina njegovih klonov, ki uporabljajo enako veliko držalo) uporablja gumbasto baterijo CR1632 (coin cell battery).

• Tip: Litijeva gumbasta baterija, 3V.

• Oznaka: CR1632. (To pomeni premer 16 mm in višino 3,2 mm).

Inženirski “PRO” nasvet

Če uporabljaš RTC modul skupaj z napravami, ki ustvarjajo električni šum (motorji, releji, PWM LED trakovi), dodaj kondenzator 100 nF čim bližje napajalnim pinom modula in vodi I2C povezave čim krajše. Pri daljših povezavah preveri tudi, ali so na vodilu prisotni pull‑up upori (SDA/SCL), saj nekateri moduli ali plošče že imajo pull‑upe, drugi pa ne.

Primeri uporabe

• podatkovni loger (temperatura, vlaga, poraba energije) z žigom časa
• časovno krmiljena avtomatika (vklop/izklop luči, ventilacije, črpalke)
• IoT naprava, ki mora beležiti dogodke tudi brez internetne povezave
• alarmi in opomniki v mikrokrmilniških projektih

Kompatibilnost (Opcijsko)

• Arduino (UNO, Nano, Mega, …) preko I2C
• Raspberry Pi (I2C)
• drugi mikrokrmilniki in SBC, ki podpirajo I2C
