Nema 17 Bipolar 13Ncm 1A 42x42x23mm 1.8°

Opis

Nema 17 Bipolar 13Ncm 1A 42x42x23mm 1.8°

Ste se kdaj znašli v situaciji, ko ste želeli dodati gibanje svojemu 3D tiskalniku ali majhnemu CNC stroju, pa enostavno ni bilo prostora za klasičen dolg motor? Ta Nema 17 “palačinka” (pancake) motor je rešitev točno za te trenutke. Z višino komaj 23 mm se stisne tja, kjer bi običajni 40 mm ali 48 mm motorji štrleli v napoto.

Zaradi svoje nizke teže in kompaktne oblike je ta motor absolutni favorit pri gradnji ekstruderjev z direktnim pogonom (direct drive) na 3D tiskalnikih (kot so Titan ali BMG kloni). Zakaj? Ker na premikajoči se glavi tiskalnika šteje vsak gram. Manjša teža pomeni manj vztrajnosti, manj “ghostinga” na printih in možnost višjih hitrosti tiskanja brez izgube kvalitete.

Kljub majhnosti ne gre podcenjevati njegove moči. S 13 Ncm navora in tokom 1 A je več kot dovolj močan za poganjanje filamenta preko reduktorja ali za premikanje lažjih osi v robotiki. Je bipolarni motor s standardnim korakom 1.8°, kar pomeni 200 natančnih korakov na obrat, z uporabo “mikrostepinga” na sodobnih gonilnikih pa postane njegovo gibanje svilnato gladko in tiho.

Ključne lastnosti

• Izjemno tanek profil (23 mm): idealen za tesne prostore in lahke mehanizme.
• Nizka teža: zmanjšuje vibracije in obremenitve na gibljivih delih (odlično za direct drive).
• Standard Nema 17: kompatibilen z večino nosilcev za 3D tiskalnike in CNC stroje.
• 4-žilni priklop: enostavna povezava na standardne gonilnike (A4988, DRV8825, TMC2208/2209).
• Optimiziran za navor: kljub majhnosti zagotavlja stabilnih 13 Ncm držalnega navora.

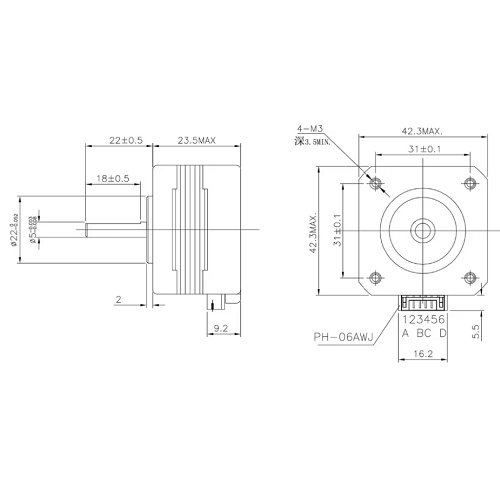

Tehnične specifikacije

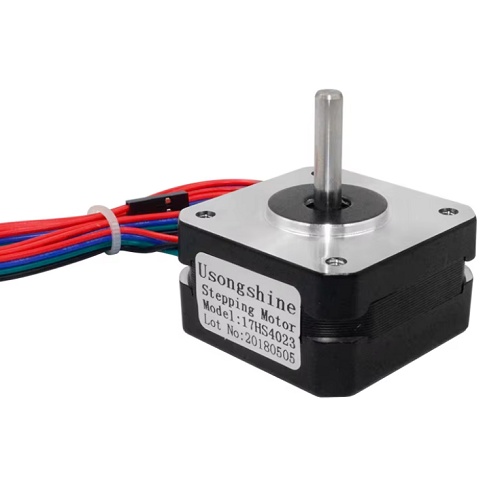

• Tip motorja: 17HS4023 (bipolarni koračni motor)
• Standard: Nema 17 (42 x 42 mm)
• Dolžina (višina): 23 mm
• Kot koraka: 1.8° (200 korakov/obrat)
• Nazivni tok: 1.0 A na fazo
• Držalni navor: 13 Ncm (cca. 18.4 oz.in)
• Število žic: 4 (vključen kabel s konektorjem)
• Os: D-os premera 5 mm (standard)
• Teža: cca. 130 g

Inženirski “PRO” nasvet

Nasvet: Ker ima ta motor nižjo induktivnost in manjši navor kot njegovi večji bratje, je pri uporabi na ekstruderju obvezna uporaba reduktorja (prestavno razmerje 3:1, kot ga imajo Titan ali BMG ekstruderji). Če ga boste poskusili uporabiti za direktno potiskanje filamenta brez prestav (kot na starem Ender 3), mu bo verjetno zmanjkalo moči (“skipping steps”). V kombinaciji z reduktorjem pa je to zmagovalna kombinacija za lahek in natančen tiskalnik.

Primeri uporabe

• nadgradnja 3D tiskalnika na “Direct Drive” (npr. Voron, Ender, Prusa predelave)
• majhni robotski manipulatorji in griperji
• avtomatizirani dozirni sistemi
• premikanje leč ali senzorjev v optičnih napravah

Kompatibilnost

Združljiv z vsemi standardnimi koračnimi gonilniki (drivers), ki podpirajo tok do 1A (A4988, DRV8825, TMC serija). Priporočamo nastavitev Vref na gonilniku ustrezno za 1A tok, da se motor ne pregreva, saj se zaradi majhne površine hitreje segreje kot večji modeli.
