ESP32-S3 44pinski razširitveni terminal
€7.99 (DDV vključen)
ESP32-S3 44pinski raširitveni terminal z vijačnimi sponkami za zanesljivo vezavo ESP32-S3 DevKitC-1 brez spajkanja, z M3 montaznimi luknjami za industrijo.
Ni na zalogi
Prijava na sporočilo ob novi zalogi.
Opis
ESP32-S3 44pinski razširitveni terminal – Vijačne sponke za DevKitC-1

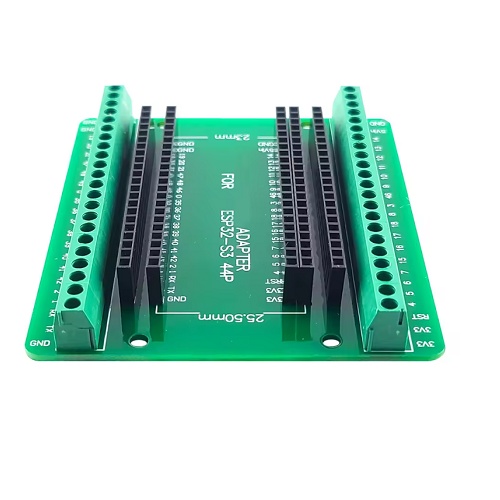

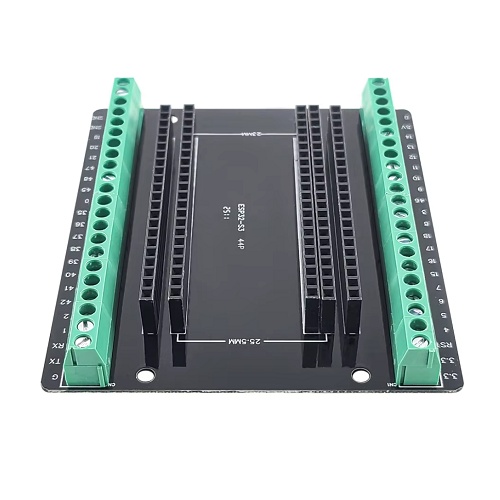

ESP32-S3 44pinski razširitveni terminal je screw terminal breakout board specifično zasnovan za ESP32-S3-DevKitC-1 z 44 pini (modeli N8R2 in N16R8). Namesto navadnih letvic ponuja vijačne sponke za zanesljivo trajno vezavo vodnikov. Plošča ima še montazžne luknje za vijake M3 za trdo fižkacijo v ohišja ali na DIN letev.
Pomembno: ta terminal je namenjen izkljucno 44-pinskemu ESP32-S3-DevKitC-1. NI kompatibilen z 30-pinskim ESP32-DevKit V1 ali 38-pinskim ESP32-DevKitC V4.
Anatomija razširitvene plošče
| Tip | Screw Terminal Breakout Board |
| Združljivi krmilniki | ESP32-S3-DevKitC-1 (44 pinov, N8R2, N16R8) |
| Število sponk | 44 (ena za vsak pin) |
| Tip priključka | Vijačne sponke (screw terminals) |
| Montazžne luknje | M3 vijaki |
| Oznake pinov | Da, tiskane na PCB |
| Napajanje | Prek ESP32-S3 USB ali vijačnih GND/VCC sponk |
Ključne lastnosti
- Vijačne sponke za 44 pinov – vsak pin ESP32-S3 je privit za zanesljivo trajno vezavo.
- M3 montazžne luknje – trda fižkacija plošče v ohišje ali DIN letev za industrijske aplikacije.
- Oznaceni pini na PCB – vsaka sponka je jasno oznacena s korespondencnim GPIO imenom.
- Brez spajkanja – vodnik rezemo in privijamo, ni posebnih spretnosti.
Kako priključim krmilnik?
- Preverite, da imate ESP32-S3-DevKitC-1 z 44 pini (N8R2 ali N16R8).
- Vstavite krmilnik v terminal ploščo (preverite orientacijo).
- Ploščo po potrebi pritrdište z M3 vijaki na ohišje.
- Voднike prirezite in odstranjte izolacijo (~5 mm), vstavite v sponke in privijte.
- Preverite zvezo z multimetrom pred priklopom napajanja.
Primeri uporabe
- Industrijska ESP32-S3 naprava (v ohišju z M3 vijaki)
- Trajne domočne inštalacije (brez Dupont kablov)
- Testna platforma za ESP32-S3 (jasen dostop do vseh GPIO)
- Pametna hišna avtomatizacija (zicno vezani senzorji/releji)
Tehnični pregled
Tehnične specifikacije
| Združljivi krmilniki | ESP32-S3-DevKitC-1, 44 pinov (N8R2, N16R8) |
| Tip priključka | Screw terminals (vijačne sponke) |
| Število sponk | 44 |
| Montazžne luknje | M3 |
| Oznake pinov | Tiskane na PCB |
| NI kompatibilen z | 30-pin ESP32-DevKit V1, 38-pin ESP32-DevKitC V4 |
Inženirski PRO nasvet
Izkoriščajte ESP32-S3 USB OTG prek ležišča, ne prek terminala – terminal plošča izpostavi GPIO sponke, ampak USB OTG funkcionalnost ESP32-S3 (ki je ključna za HID naprave in hitri prenos) je dostopna izkljucno prek USB priključka na samem DevKitC-1 modulu.
Kompatibilnost
Terminal je kompatibilen izkljucno z ESP32-S3-DevKitC-1 (44 pinov) – modeli N8R2 in N16R8. NI primeren za 30-pinski ESP32-DevKit V1 ali 38-pinski ESP32-DevKitC V4. Preverite tocen model vašega ESP32-S3 krmilnika pred nakupom.
