ESP32-S3 CAM N16R8 40pinov 2x typeC-USB
€15.99 (DDV vključen)
ESP32-S3 CAM N16R8 je razvojna plošča z AI pospešenim LX7, 16 MB flash, 8 MB PSRAM, 24-pin DVP kamero (OV2640/OV5640), MicroSD, 2× USB-C in WiFi+BT 5.0.
Ni na zalogi
Prijava na sporočilo ob novi zalogi.
Opis
ESP32-S3 CAM N16R8 — AI pospešenoye ESP32-S3 s kamerazo, SD kartico in dvojnim USB-C
ESP32-S3-CAM N16R8 je razvojna plošča za vizualne IoT projekte: združuje ESP32-S3 z AI vektorskim pospešenim, 16 MB flash in 8 MB PSRAM, 24-pinski DVP FPC konektor za kamero (OV2640, OV5640, OV7725, OV3660), režo za MicroSD kartico in dva USB-C priključka (CH340 za UART/debug, drugi za nativni USB OTG). To je močnejši naslednik originalnega ESP32-CAM z bistveno več RAM-a in AI zmogljivostmi.
Z 8 MB PSRAM in AI navodili procesorja je ta plošča primerna za prepoznavanje obrazov (face detection/recognition), detekcijo predmetov, QR kod ali gibanja — vse lokalno, brez oblaka. WiFi prenos slike, BLE opozorila, SD shranjevanje — vse v enem kompaktnem projektu.

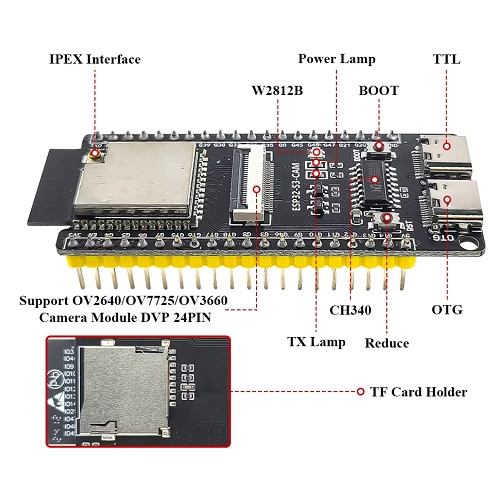

Anatomija krmilnika
| Lastnost | Podatek |
|---|---|
| Tip krmilnika | ESP32-S3 CAM razvojna plošča |
| Mikrokrmilnik | ESP32-S3, Xtensa® LX7 dvojedrni, do 240 MHz |
| USB (TTL) | CH340 USB–UART (Type-C) za programiranje |
| USB (OTG) | Nativen USB OTG (Type-C) za HID, CDC, debug |
| Kamera | 24-pin DVP FPC (OV2640, OV5640, OV7725, OV3660) |
| SD kartica | MicroSD reža (TF card) |
| Logična napetost | 3,3 V |
Ključne lastnosti
- AI vektorski pospeševalnik (LX7) – prepoznavanje obrazov, detekcija predmetov in TF Lite modeli lokalno brez oblaka
- 16 MB Flash + 8 MB PSRAM – dovolj za shranjevanje JPEG slik v medpomnilniku, spletne strani in OTA posodobitve
- 24-pin DVP FPC za kamero – podpora OV2640 (2MP), OV5640 (5MP), OV7725 (VGA hitra), OV3660 (3MP)
- MicroSD reža – lokalno shranjevanje slik, video posnetkov, podatkovnih logov in spletnih datotek
- 2× USB-C: CH340 + OTG – CH340 za standard. programiranje, OTG za USB naprave in JTAG debug
- WiFi 802.11 b/g/n + BT 5.0 + BLE Mesh – vse tri brezžične komunikacije v enem modulu
- 40 GPIO pinov (2×20) – bočne plošči prijazne za breadboard in široke projekte
Kaj potrebujem za začetek?
- USB-C kabel na TTL priključek – CH340 stran za standardno programiranje v Arduino IDE
- Kamera OV2640 – priklopi prek 24-pin FPC kabla; večina kitov vključuje OV2640
- Arduino IDE 2.x z ESP32-S3 core – Espressif Systems; izberi ESP32S3 Dev Module; PSRAM: OPI PSRAM
- MicroSD kartica – za shranjevanje slik (FAT32 formatirana)
Moj prvi projekt – 3 koraki
- Priklopi OV2640 kamero prek FPC kabla; poveži TTL USB-C za programiranje; namesti ESP32-S3 core v Arduino IDE
- Nastavi: Tools → PSRAM → OPI PSRAM; Board → ESP32S3 Dev Module
- Naloži primer CameraWebServer iz ESP32 primerov → nastavi WiFi credentials → odpr spletni brskalnik na IP naslov ESP32
Primeri uporabe
- Pametni video zvonec (WiFi kamera + prepoznavanje obrazov + Home Assistant / ESPHome)
- QR in črtnokodrni bralnik (OV2640 + ESP32 AI za detekcijo kod v realnem času)
- Brezžična varna kamera (BLE opozorilo + WiFi prenos slike + SD shranjevanje)
- USB „bad USB“ ali varnostno orodje (nativni USB OTG za HID emulacijo)
- Lokalni AI edge projekt (TensorFlow Lite prepoznavanje z 8 MB PSRAM medpomnilnikom)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Mikrokrmilnik | ESP32-S3 |
| Arhitektura | Xtensa® LX7 dvojedrni, do 240 MHz |
| Flash | 16 MB |
| PSRAM | 8 MB |
| SRAM | 512 KB |
| WiFi | 802.11 b/g/n, 2,4 GHz |
| Bluetooth | BT 5.0 + BLE Mesh |
| USB (TTL) | CH340 USB–UART (Type-C) |
| USB (OTG) | Nativen USB OTG (Type-C) |
| Kamera vmesnik | 24-pin DVP FPC (OV2640, OV5640, OV7725, OV3660) |
| SD kartica | MicroSD (TF) reža |
| GPIO pini | 40 (2×20 header) |
| Tipke | RST + BOOT |
Primerjava: ESP32-S3 CAM N16R8 vs ESP32-CAM vs XIAO ESP32-S3 (kamera)
| ESP32-S3 CAM N16R8 | ESP32-CAM | XIAO ESP32-S3 | |
|---|---|---|---|
| MCU | S3 LX7 2×240MHz | ESP32 LX6 2×240MHz | S3 LX7 2×240MHz |
| Flash/PSRAM | 16 MB / 8 MB | 4 MB / 4 MB | 8 MB / 8 MB |
| AI pospeš. | Da (LX7) | Ne (LX6) | Da (LX7) |
| USB prog. | CH340 (Type-C) | Ni — ext. FTDI | Nativen USB |
| SD kartica | Da | Da | Da |
Inženirski PRO nasvet
OPI PSRAM in „Huge App“ particijska shema sta obvezni za kamerino delovanje – ESP32-S3 CAM z 8 MB PSRAM zahteva v Arduino IDE dve nastavitvi: (1) Tools → PSRAM → OPI PSRAM in (2) Tools → Partition Scheme → Huge App (3MB No OTA) ali vsaj 16M Flash (3MB APP/9MB FATFS). Brez OPI PSRAM bo kamera delovala, a brez PSRAM medpomnilnika bo čas med posnetki počasen in kakovost slike omejena. Brez ustrezne particijske sheme bo koda ob velikih aplikacijah prerasla razpoložljiv prostor in se crashirala ob preklicu programa.
Kompatibilnost
Arduino IDE 2.x z ESP32-S3 core. ESP-IDF v5.x. MicroPython. ESPHome (esphome.io) za Home Assistant integracijo. Kamera: OV2640 (priporocena za začetke), OV5640 (5MP, zahteva vec PSRAM medpomnilnika). SD kartica: FAT32 formatirana MicroSD do 32 GB (SDMMC v 1-bit režimu).
