Modul MP3 player dekoder MH-MX8

Opis

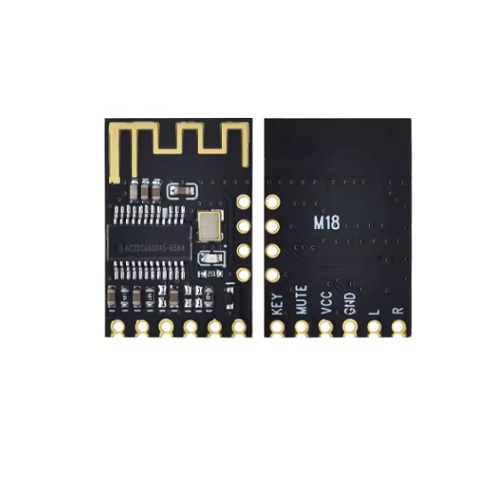

Modul MP3 player dekoder MH-MX8

Modul MH-MX8 (pogosto znan tudi pod oznakami serije MH-M18/M28/M38) je verjetno najhitrejša in cenovno najugodnejša pot do dodajanja Bluetooth funkcionalnosti vašim avdio projektom. Čeprav se na trgu pogosto pojavlja pod imenom “MP3 dekoder”, je njegova primarna funkcija sprejem zvoka preko povezave Bluetooth in pretvorba v analogni signal, ki ga lahko nato pošljete na slušalke ali ojačevalnik.

Zgrajen je okoli čipa, ki podpira standard Bluetooth 4.2, kar zagotavlja stabilno povezavo in presenetljivo čisto reprodukcijo zvoka brez opaznih izgub. Za ljubitelje “naredi sam” (DIY) elektronike je ta modul pravi dragulj zaradi svoje prilagodljivosti napajanja. Brez težav deluje na litijevi bateriji (3.7V) ali preko standardnega 5V USB napajanja, kar pomeni, da ga lahko vgradite tako v prenosne zvočnike kot v stacionarne sisteme.

Ko modul vklopite, telefon ali računalnik samodejno zazna napravo (običajno kot “MH-M18” ali podobno). Povezovanje je hitro, modul pa si zapomni zadnjo povezano napravo. Zvočni izhod je stereo, plošča pa je zasnovana tako, da zavzame minimalno prostora v ohišju vašega projekta.

Ključne lastnosti

• podpora za Bluetooth 4.2 zagotavlja stabilen prenos zvoka do 20 metrov (na odprtem)

• podpora za dekodiranje formatov brez izgub (WAV/WMA/FLAC/APE/MP3) preko BT pretakanja

• širok razpon napajanja (3.7V Li-Ion baterija ali 5V USB vir)

• samodejna ponovna povezava z znano napravo ob vklopu

• izjemno kompaktna dimenzija za vgradnjo v tesna ohišja

• nizka poraba energije v stanju pripravljenosti

Tehnične specifikacije

• napajalna napetost: 3.7V – 5V DC

• komunikacija: Bluetooth 4.2

• podprti profili: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2

• tok (delovanje): cca. 20mA

• tok (pripravljenost): cca. 5mA

• izhod: stereo avdio (L, R, AGND)

• občutljivost: -87dbm

Inženirski “PRO” nasvet

“Najpogostejša težava, s katero se srečajo uporabniki pri vgradnji tega modula v obstoječe ojačevalnike ali avtoradie, je nadležen brum ali piskanje. To se zgodi zaradi ‘ground loop-a’ (ozemljitvene zanke), če modul in ojačevalnik napajate iz istega vira (npr. istega 12V na 5V pretvornika v avtu).

Rešitev? Uporabite izoliran DC-DC pretvornik (kot je B0505S) za napajanje Bluetooth modula. Ta galvansko loči maso modula od mase ojačevalnika in popolnoma odstrani motnje. Če to ni mogoče, včasih pomaga ločen napajalni vod neposredno iz vira, a izolacija je edina 100% rešitev.”

Primeri uporabe

• predelava starega hišnega radia v sodoben Bluetooth zvočnik

• dodajanje AUX/Bluetooth vhoda v starejše avtomobile

• izdelava lastnih brezžičnih slušalk

• popravilo ali nadgradnja cenenih Bluetooth zvočnikov

• avdio sprejemnik za domači kino sistem

Kompatibilnost

• Združljiv z vsemi napravami, ki podpirajo Bluetooth avdio prenos (Android telefoni, iPhone, Windows prenosniki, tablice).

• Izhod je združljiv z vsemi standardnimi avdio ojačevalniki (npr. PAM8403, TPA3116) in predojačevalniki.
