USB TTL to serial adapter CP9102X

Opis

USB TTL to serial adapter CP9102X

Če delate z mikrokrmilniki, kot so ESP8266, ESP32 ali katero koli napravo s serijskim (UART) vmesnikom, potrebujete zanesljiv način, da jo povežete z računalnikom. Prav to naredi modul HW-598 — pretvarja USB signal iz računalnika v TTL logične nivoje, ki jih razumejo vaši mikrokrmilniki.

V praksi to pomeni, da modul priključite v USB vhod računalnika, na drugi strani pa povežete pine neposredno na svojo napravo. V trenutku imate odprto serijsko komunikacijo — lahko naložite novo programsko opremo (firmware), berete podatke s senzorjev ali spremljate, kaj se dogaja v napravi preko serijskega terminala.

Srce modula je preizkušen čip CP2102 (ali novejši CP2102N) kitajskega proizvajalca Silicon Labs, ki je v svetu elektronike znan po stabilni komunikaciji in široki podpori gonilnikov za Windows, macOS in Linux. Za razliko od cenejših alternativ (kot je CH340) ta čip redkeje povzroča težave z gonilniki in je zato priljubljen med razvijalci, ki cenijo zanesljivost.

Posebej priročna je dvojna napetostna podpora — modul ponuja tako 3.3V kot 5V izhod neposredno iz USB vhoda. To pomeni, da vam za večino manjših projektov ne bo treba iskati zunanjega napajalnika; naprava se napaja kar preko istega kabla, ki ga uporabljate za komunikacijo.

Ključne lastnosti

• Preizkušen CP2102 čip s široko podporo gonilnikov (Windows, macOS, Linux)
• Dvojni napetostni izhod: 3.3V in 5V neposredno iz USB-ja
• Standardni USB Tip-A konektor za takojšnjo uporabo — brez adapterjev

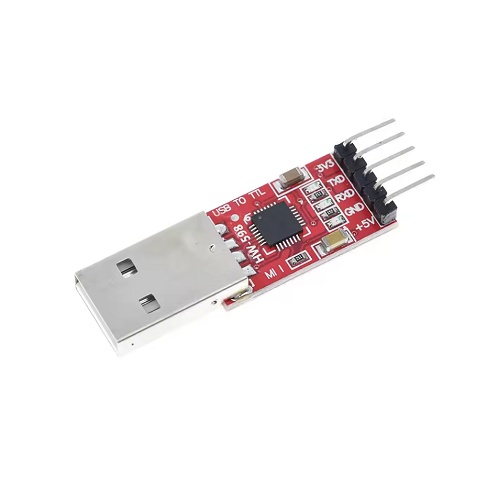

• Kompaktna izvedba na rdečem tiskanem vezju z jasno označenimi pini
• 5-pinski priključek z logično razporeditvijo (3V3, TXD, RXD, GND, +5V)

Tehnične specifikacije

• Model: HW-598
• Čip: CP2102 (Silicon Labs)
• Vmesnik (računalnik): USB Tip-A
• Vmesnik (naprava): 5-pinski priključek
• Razporeditev pinov: 3V3 / TXD / RXD / GND / +5V
• Napajalni izhodi: 3.3V in 5V iz USB vhoda
• Podprti OS: Windows, macOS, Linux

Inženirski “PRO” nasvet

Pri povezovanju vedno upoštevajte križno pravilo: TXD na modulu gre na RXD vaše naprave in obratno. To je najpogostejša napaka začetnikov — če komunikacija ne deluje, najprej zamenjajte TX in RX žici. Poleg tega bodite pozorni na napetostni nivo vaše naprave. Če vaš mikrokrmilnik deluje na 3.3V logiki (npr. ESP32), ga povežite na 3V3 pin — uporaba 5V pina lahko trajno poškoduje vhode občutljivejših čipov.

Primeri uporabe

• Programiranje ESP8266 ali ESP32 modulov brez razvojne plošče
• Serijski debugging (razhroščevanje) Arduino projektov
• Komunikacija z GPS, GSM ali Bluetooth moduli
• Nalaganje firmware-a na naprave brez vgrajenega USB vmesnika
• Branje podatkov iz senzorjev preko UART protokola

Kompatibilnost

Modul je združljiv s praktično vsako napravo, ki komunicira preko UART protokola na TTL napetostnih nivojih (3.3V ali 5V). Deluje z Arduino (vsi modeli), ESP8266, ESP32, STM32, Raspberry Pi (GPIO UART), GPS moduli in drugimi serijskimi napravami. Gonilniki za CP2102 so na voljo za Windows 7/8/10/11, macOS in vse večje distribucije Linuxa.
