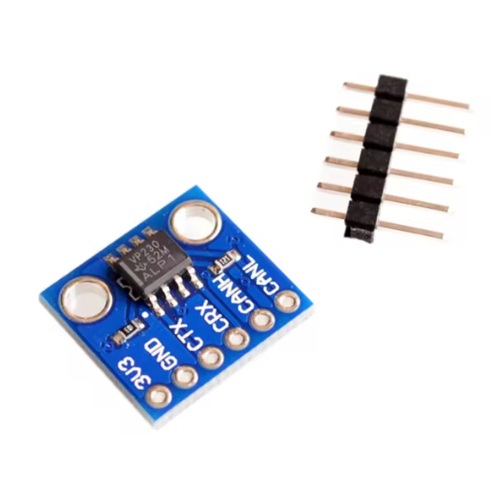

Module SN65HVD230 CAN Bus

Opis

Module SN65HVD230 CAN Bus

SN65HVD230 CAN bus modul je zasnovan za zanesljivo komunikacijo po standardu ISO11898, primeren pa je za delo v okoljih z močnimi motnjami. Modul uporablja transceiver SN65HVD230, ki omogoča komunikacijo na CAN omrežjih z do 1 Mb/s. Namenjen je povezovanju mikrokrmilnikov (npr. Arduino, ESP32, STM32) s CAN vodili, kar je pogosto v avtomobilski industriji, industrijski avtomatizaciji in IoT projektih.

Zaradi nizke porabe energije (standby tok le 370 µA), zaščite pred pregrevanjem in odprto-varnega delovanja (fail-safe) je primeren tudi za naprednejše aplikacije, kjer je potrebna zanesljivost. Podpira do 120 vozlišč na istem CAN omrežju.

Primeren je za:

• študente in inženirje pri učenju CAN protokola,

• avtomobilske projekte (diagnostika, komunikacija med ECU enotami),

• industrijsko avtomatizacijo in krmilne sisteme,

• DIY in raziskovalne projekte z Arduinom in ESP32.

Uporaba vključuje branje senzorjev, krmiljenje motorjev, komunikacijo med več napravami ter razvoj prototipov, kjer je potrebna hitra in robustna podatkovna izmenjava.

Tehnične specifikacije

• čip: SN65HVD230

• standard: ISO11898 CAN 2.0

• delovna napetost: 3.3V

• komunikacijska hitrost: do 1 Mb/s

• tok v stanju pripravljenosti: ~370 µA

• maksimalno število vozlišč: 120

• zaščita: termalna zaščita, fail-safe delovanje, anti-interference zaščita

• funkcije: slope control za zmanjšanje RF motenj

• delovna temperatura: -40 °C do +85 °C

• dimenzije: približno 25 × 15 mm

• teža: ~1.7 g

Prednosti uporabe v projektih

Ta modul je posebej priljubljen v avtomobilskih CAN omrežjih, saj omogoča povezovanje Arduino ali ESP32 razvojnih plošč z ECU sistemi vozil. Zaradi visoke odpornosti na elektromagnetne motnje je uporaben tudi v industrijskih okoljih in pri IoT aplikacijah, kjer je zahtevana robustna komunikacija.

Kompatibilnost

• združljiv z: Arduino (Uno, Mega, Due, ESP32, STM32), Raspberry Pi in drugimi mikrokontrolerji, ki podpirajo SPI/CAN komunikacijo

• programska oprema: Arduino IDE z ustreznimi CAN knjižnicami (npr. MCP_CAN_lib)

• napetostna raven: 3.3V logika
