Module MCP2515 CAN Bus

Opis

Module MCP2515 CAN Bus

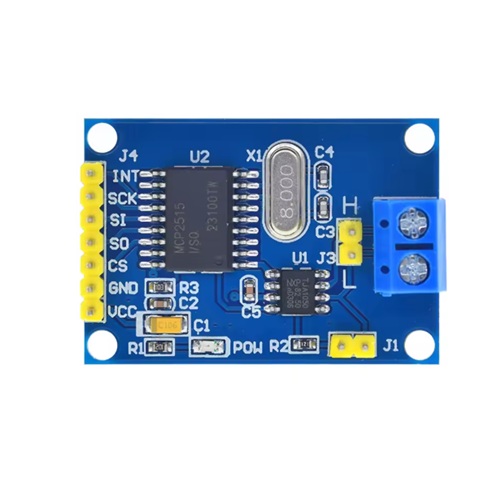

MCP2515 CAN Bus modul je zasnovan za enostavno povezovanje mikrokrmilnikov z industrijskim CAN omrežjem. Modul temelji na krmilniku MCP2515, ki komunicira preko SPI vmesnika, in sprejemniku TJA1050, ki zagotavlja zanesljivo fizično plast. Ploščica je primerna za uporabo z Arduino, ARM ali 51 mikrokontrolerji in omogoča hitro ter stabilno komunikacijo med napravami.

Primerna je za študente, hobiste, razvijalce in inženirje, ki želijo graditi projekte na področju avtomatizacije, avtomobilske elektronike, robotike ali IoT naprav. Tipične uporabe vključujejo povezovanje več mikrokrmilnikov, komunikacijo z avtomobilskimi ECU-ji, zajem podatkov iz senzorjev ter nadzor motorjev in naprav preko CAN omrežja.

Prednost modula je podpora CAN 2.0B standardu, majhna poraba energije ter integriran upor za zaključevanje linije (120 Ω), ki zagotavlja stabilno delovanje pri dolgih povezavah.

Tehnične specifikacije

• krmilnik: MCP2515

• fizični sloj: TJA1050

• komunikacija: SPI vmesnik

• podpora: CAN 2.0B standard

• hitrost prenosa: do 1 Mb/s

• podatkovno polje: 0–8 bajtov

• vrste okvirjev: standardni, razširjeni in oddaljeni okvir

• napajalna napetost: 5 V DC

• delovni tok: približno 5 mA

• tok v stanju pripravljenosti: 1 µA

• delovna temperatura: –40 °C do +85 °C (industrijski razred)

• zaključni upor: 120 Ω (možno vklopiti/izklopiti z jumperjem)

• dimenzije modula: 40 × 28 mm

Prednosti uporabe MCP2515 CAN modula

CAN (Controller Area Network) protokol je široko uporabljen v avtomobilski in industrijski elektroniki, saj omogoča robustno komunikacijo med več napravami brez osrednjega računalnika. MCP2515 modul omogoča, da tudi preprosti mikrokrmilniki, kot so Arduino Uno, Nano ali Mega, sodelujejo v CAN omrežjih. To odpira možnosti za razvoj lastnih avtomobilskih diagnostičnih orodij, robotskih sistemov in IoT aplikacij.

Področja uporabe

• avtomobilska elektronika (komunikacija z ECU, branje senzorjev, diagnostika)

• industrijska avtomatizacija (povezovanje krmilnikov in modulov)

• robotika (povezava med različnimi senzorji in motorji)

• IoT naprave, ki zahtevajo zanesljivo komunikacijo na daljše razdalje

• izobraževalni projekti s poudarkom na protokolih in komunikaciji

Kompatibilnost

• popolnoma združljiv z Arduino IDE in knjižnicami za MCP2515 (npr. mcp_can knjižnica)

• primeren za Arduino (Uno, Nano, Mega), ESP32, STM32 in druge mikrokrmilnike s podporo SPI

• deluje z večino CAN “shieldov” in sistemov, ki uporabljajo 5V logiko
