Module 2.1 mini ojačevalnik 6W 6W 25W TDA1517P

Opis

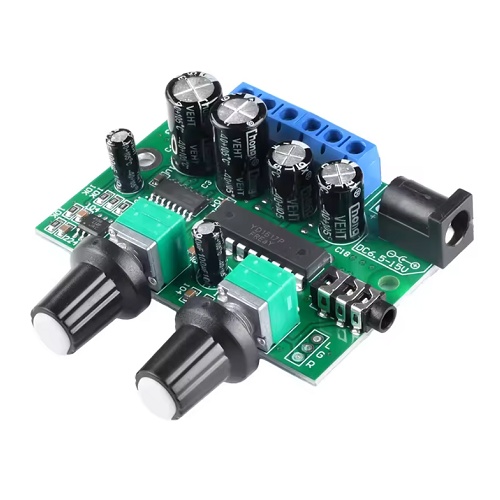

Module 2.1 mini ojačevalnik 6W 6W 25W TDA1517P

Ta 2.1 kanalni avdio ojačevalni modul je odlična rešitev za vsakega domačega mojstra, ki želi v svoj projekt vključiti zvok, ki ima dejansko nekaj “mesa”. Večina majhnih ojačevalnikov trpi zaradi pomanjkanja nizkih tonov, ta modul pa to rešuje z namenskim izhodom za nizkotonski zvočnik (subwoofer) poleg klasičnih stereo kanalov.

Srce stereo dela je čip TDA1517P, ki je v avdio svetu znan kot zanesljiv “delovni konj” razreda AB. To pomeni, da boste dobili toplejši in bolj naraven zvok na srednjih in visokih tonih, kot ga ponujajo nekateri cenejši digitalni (Class D) moduli. Modul je idealen za popravilo starih računalniških zvočnikov, izdelavo prenosnega “boomboxa” ali vgradnjo v arkadne igralne avtomate.

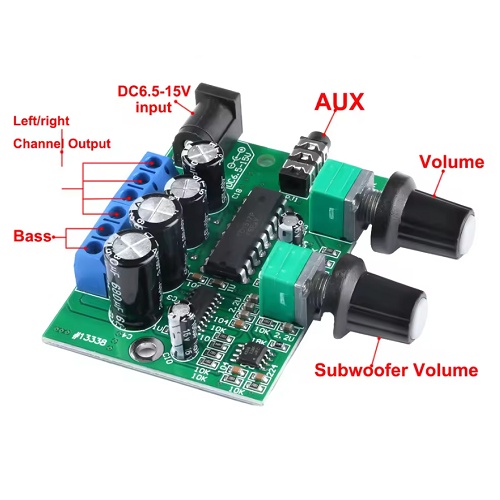

Upravljanje je intuitivno: imate dva potenciometra. Eden skrbi za skupno glasnost, drugi pa posebej za glasnost nizkotonskega zvočnika. To je ključna prednost, saj vam omogoča, da količino basa prilagodite svojemu okusu in akustiki prostora, ne da bi pri tem zadušili vokale in instrumente na stereo zvočnikih. Vse skupaj deluje na širokem razponu napetosti, kar pomeni, da ga lahko napajate tudi iz 12V akumulatorja.

Ključne lastnosti

• 2.1 konfiguracija: Ločen kanal za nizkotonec (do 25W) in dva stereo kanala (2x 6W) za popolno zvočno sliko.

• TDA1517P čip: Preizkušena tehnologija za čist in prijeten stereo zvok brez nepotrebnega šuma.

• Ločena regulacija basa: Neodvisen gumb za nastavitev glasnosti nizkotonca omogoča popoln nadzor nad zvočno bilanco.

• Široka kompatibilnost: 3.5mm AUX vhod omogoča neposreden priklop telefona, MP3 predvajalnika ali Bluetooth sprejemnika.

• Kompaktna zasnova: Kljub trem kanalom je ploščica dovolj majhna za vgradnjo v tesna ohišja.

Tehnične specifikacije

• Napajalna napetost: DC 6.5V – 15V (priporočeno 12V – 13.5V)

• Priporočen napajalni tok: Vsaj 3A (za polno moč basa)

• Izhodna moč (Stereo): 2x 6W (priporočeni 4-8 Ohm zvočniki)

• Izhodna moč (Bass): Max 25W (priporočen 4-6 Ohm nizkotonec)

• Avdio vhod: 3.5mm stereo jack (AUX)

• Dimenzije: Standardna montaža z distančniki

• Razdalja med potenciometri: 24 mm

Inženirski “PRO” nasvet

“Mnogi začetniki pri tem modulu naredijo klasično napako: uporabijo šibek napajalnik (npr. 12V 1A od starega routerja). Čeprav bo ojačevalnik deloval pri nizki glasnosti, bo ob prvem močnejšem udarcu basa zvok ‘hreščal’ ali pa se bo modul izklopil. Zakaj? Nizki toni zahtevajo veliko tokovno špico.
Za stabilno delovanje brez popačenja toplo priporočam uporabo napajalnika z vsaj 3A toka pri 12V. Če uporabljate transformator, ne pozabite na ustrezno usmerniško vezje z dovolj velikimi kondenzatorji za glajenje napetosti.”

Primeri uporabe

• Oživitev starih pasivnih računalniških zvočnikov z dodanim nizkotoncem.

• Izdelava prenosnega Bluetooth zvočnika (z dodatnim BT modulom).

• Vgradnja v “gajba” zvočni sistem za piknike (priklop na 12V akumulator).

• Zvočni sistem za domači arkadni igralni avtomat (MAME cabinet).
