ESP32-C3 1.28 Inch Round Display GC9A01
€26.99 (DDV vključen)
ESP32-C3 1.28″ Round Display GC9A01 je plošča v okroglem ohišju (ø45 mm) z IPS 240×240 kapacitivnim zaslonom, ESP32-C3 RISC-V, WiFi, BT 5.0, USB-C in LiPo konektorjem.
2 na zalogi
Opis

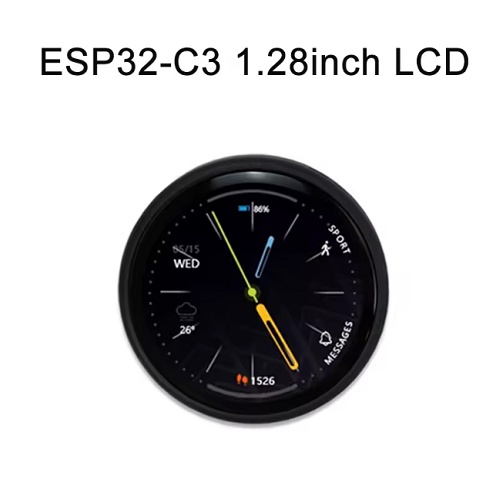

ESP32-C3 z 1.28″ okroglim IPS zaslonom — pametna ura DIY v elegantnem ohišju
ESP32-C3 1.28 Inch Round Display GC9A01 je celovita razvojna plošča v vnaprej vgrajenem črnem ohišju (premer ~45 mm). Osrednja komponenta je 1,28-palčni okrogli IPS LCD zaslon (240×240 px, GC9A01) s kapacitivnim dotikom, ki z ESP32-C3 (RISC-V, 160 MHz), WiFi, Bluetooth 5.0 in JST 1.25mm LiPo prikoljučkom ustvari popolno platformo za DIY pametno uro, okrogli merilnik ali elegantni IoT prikazovalnik.
Za razliko od „golih“ PCB plošč, ki zahtevajo lastno ohišje, ta enota e takoj prenosna in vizualno dokončana. Zaslon podpira TFT_eSPI in LVGL knjižnico za profesionalne grafične vmesnike s prstno navigacijo.

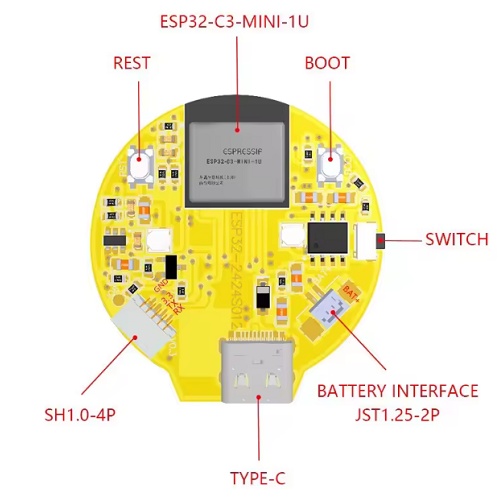

Anatomija krmilnika
| Lastnost | Podatek |
|---|---|
| Tip krmilnika | ESP32-C3 v okroglem ohišju z dotik zaslonom |
| Mikrokrmilnik | ESP32-C3, RISC-V 32-bit enojedrni, do 160 MHz |
| USB konektor | Type-C USB |
| LCD zaslon | 1,28″ okrogel IPS, GC9A01, 240×240 px, SPI |
| Dotik zaslona | Kapacitivni |
| Baterijski konektor | JST 1.25mm (LiPo) |
| Ohišje | Vgrajeno črno ohišje, premer ~45 mm |
Ključne lastnosti
- 1,28″ okrogel IPS zaslon (GC9A01, 240×240) – barvni, kapacitivni dotik; takoj v vgrajenem ohišju
- Vgrajeno črno ohišje (~ø45 mm) – profesionalni videz, primerno za končni produkt brez 3D tiska
- JST 1.25mm LiPo konektor + polnilnik – priklopite LiPo baterijo za prenosno napajanje
- WiFi 802.11 b/g/n + BT 5.0 – IoT in Bluetooth komunikacija
- USB-C za programiranje in napajanje – moderno in zanesljivo
- LVGL + TFT_eSPI kompatibilno – grafična knjižnica za kompleksne UI z drsanjem in pritiski
Kaj potrebujem za začetek?
- USB-C kabel – za programiranje in napajanje
- Arduino IDE 2.x z ESP32-C3 core – USB CDC On Boot: Enabled
- TFT_eSPI knjižnica – nastavite za GC9A01 240×240 okrogel zaslon
- LiPo 3.7V baterija z JST 1.25mm 2-pin konektorjem – za prenosno napajanje (opcijsko)
Moj prvi projekt – 3 koraki
- Priklopi USB-C; namesti ESP32-C3 core; nastavi USB CDC On Boot: Enabled
- Konfiguriraj TFT_eSPI za GC9A01 (User_Setup.h: SCREEN_WIDTH=240, SCREEN_HEIGHT=240, okrogel)
- Naloži primer ure ali ‘hello world’ in previčaj okrogel zaslon; preizkusi kapacitivni dotik
Primeri uporabe
- DIY pametna ura (WiFi NTP čas, obvestila + LiPo napajanje + okrogel zaslon)
- Namizni PC monitor (CPU/GPU temperatura in obremenitev prikazana krozi okrogel zaslon)
- IoT termostat (temperatura + vlaga s Nest-style okroglim vmesnikom)
- Športni merilnik (štoparica ali kardiogram na okroglem zaslonu)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Mikrokrmilnik | ESP32-C3 |
| Arhitektura | RISC-V 32-bit, do 160 MHz |
| Flash | 4 MB |
| Zaslon | 1,28″ okrogel IPS LCD, GC9A01, 240×240 px |
| Dotik | Kapacitivni |
| WiFi | 802.11 b/g/n, 2,4 GHz |
| Bluetooth | BT 5.0 (LE) |
| USB | Type-C USB |
| Baterija | JST 1.25mm 2-pin (LiPo), s polnilnim vezjem |
| Ohišje | Črno, premer ~45 mm |
Inženirski PRO nasvet
Preden priklopite LiPo baterijo: preverite polariteto prikolučka! – JST 1.25mm konektorji kitajskih plošč pogosto zamenjajo plus in minus glede na standard. Europske LiPo baterije imajo standardno JST polariteto, ki se razlikuje. Brez preverjanja baterije z multimetrom obstaja nevarnost od trajne poškodbe plošče ali baterije („spustite beli dim“). Za zaslon: GC9A01 gonilnik deluje z TFT_eSPI knjižnico — nastavite datoteko User_Setup.h za GC9A01, SCREEN_WIDTH=240, SCREEN_HEIGHT=240 in SPI GPIO pine plošče. DMA prenos je podprt in drasticno pospesiši animacije.
Kompatibilnost
Arduino IDE 2.x z ESP32-C3 core. ESP-IDF v5.x. MicroPython. Za zaslon: TFT_eSPI z GC9A01 konfiguriacjo; LVGL za kompleksne UI. Logika 3,3 V. LiPo: JST 1.25mm 2-pin 3,7 V.
