ESP32‑S3 DevKitC‑1 42pin razširitvena plošča

Opis

ESP32‑S3 DevKitC‑1 42pin razširitvena plošča

Želite na svoj zmogljiv ESP32-S3 priklopiti zaslon in nekaj senzorjev, pa na koncu gledate v “solato” prepletenih žic na testni ploščici? Ta razširitvena plošča je elegantna rešitev za ta problem. Zasnovana je kot “matična plošča” za vaš mikrokrmilnik, ki razvojni modul spremeni v urejeno celoto, pripravljeno za resne projekte.

Njena največja odlika so namenska podnožja. Namesto da vsakič znova iščete, kateri pin je SDA in kateri SCL, imate tukaj že pripravljen prostor za 0.96-palčni OLED zaslon, namensko podnožje za 2.8-palčni TFT zaslon in celo prostor za priljubljen senzor temperature/vlage (tipa DHT11). Vse to brez ene same povezovalne žičke.

POMEMBNO OPOZORILO: Da ne bo prišlo do nesporazuma – prodaja se izključno razširitvena plošča (PCB s konektorji). Paket ne vsebuje ESP32-S3 mikrokrmilnika, ne vsebuje zaslonov in ne vsebuje senzorjev. Te komponente morate imeti že doma ali pa jih kupiti ločeno. Ta izdelek je vezni člen, ki vse te komponente poveže skupaj.

Ključne lastnosti

• Vse na svojem mestu: Vgrajeni konektorji za neposreden priklop 2.8″ TFT zaslona in 0.96″ OLED zaslona.

• Razširitev pinov: Vsi GPIO pini mikrokrmilnika so izpeljani na robne letvice, kar omogoča enostaven dostop za merjenje ali priklop dodatnih naprav.

• Namenski senzorski slot: Pripravljeno 4-pinsko podnožje za priklop DHT11 senzorja ali podobnih modulov.

• Dodatno napajanje: Vgrajen USB-C priključek na sami razširitveni plošči (poleg tistega na mikrokrmilniku) za lažje napajanje celotnega sistema.

• Uporabniški gumbi: Na plošči so dodatni gumbi (RST, KEY), ki olajšajo resetiranje in vstop v bootloader način, ko je krmilnik “zakopan” pod zaslonom.

Tehnične specifikacije

• Podnožje za krmilnik: 42-pinski ESP32-S3 (preverite razmik in število pinov vašega modula!)

• Vmesnik za zaslon 1: Standardni vmesnik za 2.8″ SPI TFT LCD

• Vmesnik za zaslon 2: I2C vmesnik za 0.96″ OLED (VCC, GND, SDA, SCL)

• Vmesnik za senzor: 4-pinski vmesnik (primerno za DHT11/DHT22 module)

• Napajanje: USB-C (5V)

• Dimenzije: Prilagojeno formatu DevKitC-1

Inženirski “PRO” nasvet

“Pred nakupom vzemite v roke svoj ESP32-S3 in preštejte pine ter izmerite širino. Ta plošča je specifično narejena za 42-pinske verzije (pogosto označene kot N16R8 z dvema USB-C portoma). Na trgu obstajajo tudi 44-pinski moduli, ki v to podnožje ne bodo pasali ali pa bodo pini zamaknjeni. Prav tako bodite pozorni pri TFT zaslonih – ta plošča ima ‘hard-wired’ povezave za SPI. Če uporabljate generičen TFT zaslon, preverite, ali se razporeditev pinov na zaslonu ujema s tistim na plošči, sicer ne bo deloval.”

Primeri uporabe

• Vremenska postaja: Sestavite kompaktno napravo, ki na barvnem TFT zaslonu prikazuje podatke iz DHT11 senzorja.

• Internetni radio: Uporabite ESP32-S3 za streamanje glasbe, na OLED zaslonu pa izpisujte naslov pesmi.

• Razvojni poligon: Idealno za učenje programiranja zaslonov brez skrbi, da bi se med premikanjem naprave iztaknila kakšna žica.

Kompatibilnost

• Združljivo z ESP32-S3 DevKitC-1 (verzija z 42 pini/nožicami).

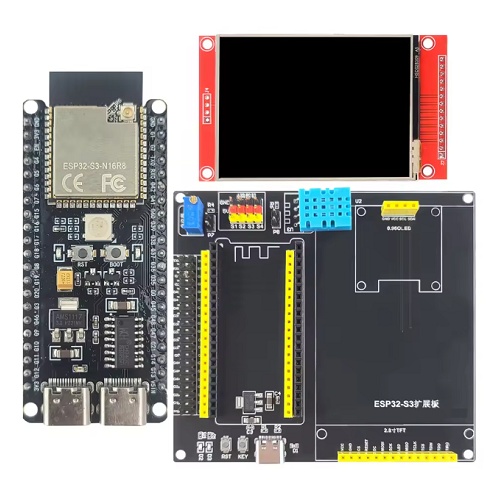

• Združljivo s standardnimi 2.8″ SPI TFT moduli (kot na sliki).

• Združljivo s 0.96″ I2C OLED zasloni (pinout: GND, VCC, SCL, SDA ali obratno – preverite oznake na PCB).
