Kamera OV5640 5MP 21mm 66°

Opis

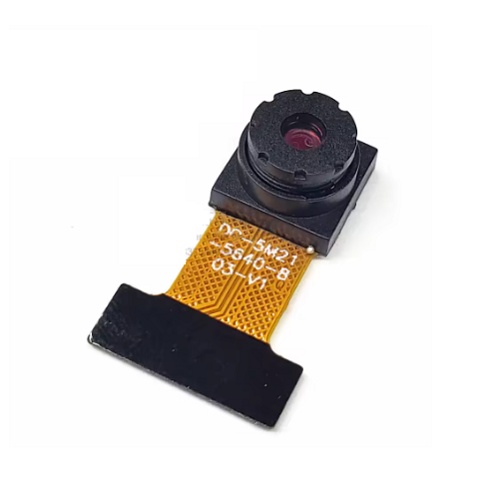

Kamera OV5640 5MP 21mm 66°

Modul OV5640 je 5-megapikselna CMOS kamera z 1/4-palčnim senzorjem in 24-pinskim DVP vmesnikom (Digital Video Port – paralelni video izhod), ki je nepogrešljiv nadgradni korak za vse, ki so se naveličali zrnatih posnetkov iz starejšega OV2640. Različica s 21 mm FPC trakom (Flexible Printed Circuit – fleksibilni tiskan vezni trak) je namenjena kompaktnim integracijam, kjer je vsak milimeter prostora dragocen.

Leča s 66° vidnim kotom ponuja naravno perspektivo brez popačenja “ribjega očesa”, kar jo postavlja v sredino spektra med ozkokotnimi industrijskimi lečami in širokokotnimi nadzornimi objektivi. OV5640 ima vgrajen ISP procesor (Image Signal Processor) za samodejno izpostavljenost, ravnovesje beline in JPEG kompresijo, kar mikrokrmilniku, kot je ESP32, prihrani precej dela in omogoča kakovostne posnetke pri ločljivosti do 2592×1944.

Ključne lastnosti

• 5 MP ločljivost do 2592×1944 (QSXGA) s podporo za nižje hitre načine
• 66° vidno polje z naravno perspektivo, primerno za splošno fotografijo in dokumentiranje
• 21 mm FPC trak za vgradnjo v ohišja, drone in nosljive naprave
• vgrajen ISP za samodejno izpostavljenost, AWB in strojno JPEG kompresijo
• 24-pinski DVP konektor 0,5 mm korak – standardna povezava za ESP32-CAM
• več izhodnih formatov RAW, YUV422, RGB565 in JPEG

Tehnične specifikacije

Inženirski “PRO” nasvet

Pri ESP32-CAM se zna marsikomu zgoditi, da po zamenjavi OV2640 z OV5640 dobi le bele ali popačene slike – pogosto ni krivo ohlapno povezovanje, ampak premajhna PSRAM ali napačna nastavitev XCLK frekvence. Za 5 MP zajem nujno potrebujete ploščo z vsaj 4 MB PSRAM-a, XCLK pa pri OV5640 nastavite na 20 MHz (ne 10 MHz, kot velja za OV2640). V Espressif esp32-camera knjižnici izberite PIXFORMAT_JPEG in FRAMESIZE_QSXGA – RAW ali RGB pri polni ločljivosti hitro zapolnita pomnilnik.

Primeri uporabe

• ESP32-CAM nadgradnja (zamenjava OV2640 za ostrejše posnetke)
• nadzorne kamere in domači IoT zajem slik
• časovni posnetki (time-lapse) za rastline, 3D tiskalnike, gradbene projekte
• QR in barcode skeniranje kjer 2 MP ne zadostujeta
• vgradnja v drone in robote kjer kratek FPC trak prihrani prostor

Kompatibilnost

Modul je neposredno združljiv s ploščami, ki uporabljajo standardni 24-pinski DVP konektor 0,5 mm korak: ESP32-CAM (AI-Thinker), ESP32-S3-CAM, ESP-EYE, OpenMV in podobne razvojne plošče. Programsko podporo zagotavlja Espressifova knjižnica “esp32-camera“, za OpenMV pa vgrajen firmware. Za Arduino UNO/Nano modul ni primeren – 8-bitni AVR-ji nimajo dovolj pomnilnika niti hitrosti za obdelavo 5 MP toka.
