Kamera OV5640 5MP 21mm 120°

Opis

Kamera OV5640 5MP 21mm 120°

Skrito “oko” pametnih naprav

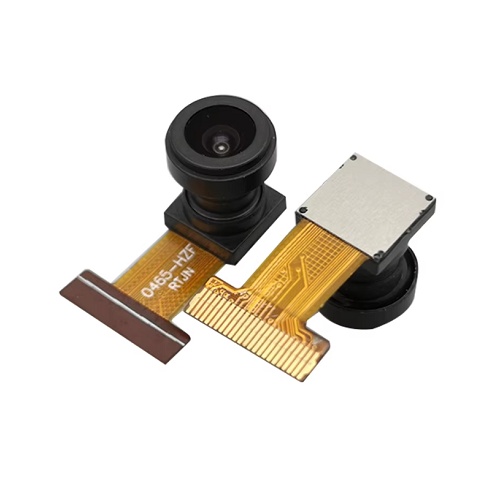

Ste se kdaj vprašali, kako bi izgledala kamera vašega pametnega telefona, če bi jo vzeli iz ohišja? Izgledala bi natanko tako kot ta modul. To ni le senzor svetlobe, ampak popolnoma funkcionalna kamera, zmožna zajemanja fotografij in videa v ločljivosti 5 milijonov pikslov (5MP). Črni krogec na vrhu je objektiv, zlati trak (FPC) pa je “živčni sistem”, po katerem potujejo podatki do možganov vaše naprave.

Zakaj kamera ne more slikati sama?

Sama po sebi je ta komponenta le tipalo – nima lastnega napajanja, spomina ali procesorja. Da oživi, jo morate povezati z mikrokrmilnikom. Mikrokrmilnik deluje kot “možgani”: kameri dovaja elektriko, pošlje ukaz za zajem in nato obdela ali shrani sliko.

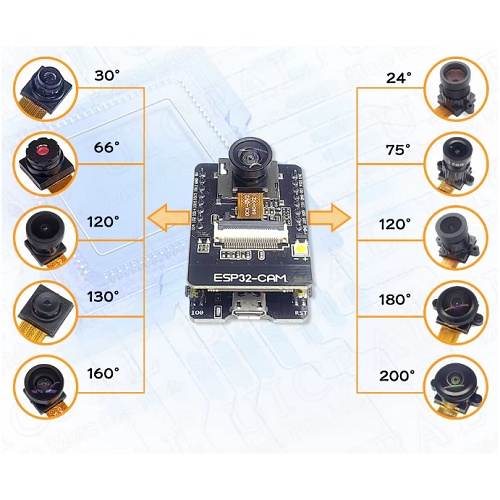

Popoln par za ESP32 CAM

Ta modul boste najpogosteje srečali v družbi priljubljenih ESP32 CAM razvojnih ploščic. Originalni ESP32 CAM kompleti običajno pridejo s šibkejšo OV2640 kamero (2MP). Če želite svoj projekt nadgraditi – denimo za prepoznavo obrazov, branje QR kod ali preprosto lepšo sliko – je ta OV5640 modul direktna zamenjava (drop-in replacement). Preprosto odklopite stari trak, vstavite tega in v kodi spremenite nastavitev senzorja. Zaradi 120-stopinjskega kota je ta nadgradnja še posebej smiselna za varnostne kamere in “pametne zvonce”.

Prednost širokega kota

Oznaka 120° (Wide Angle) je ključna prednost tega modela. Standardne kamere pogosto vidijo le ozek izrez (npr. 60-70°), ta leča pa zajame skoraj dvakrat širše območje. To je nepogrešljivo pri projektih, kjer kamera miruje, a mora pokrivati celoten prostor – od varnostnih sistemov do robotov, ki se morajo izogibati oviram.

Ključne lastnosti

• Visoka ločljivost 5MP: Senzor OV5640 omogoča zajem bistveno ostrejših slik (do 2592 x 1944 pikslov) v primerjavi s starejšimi 2MP moduli.
• Široki kot 120°: Omogoča panoramski pregled prostora brez potrebe po premikanju kamere.
• Napredna obdelava slike: Vgrajen procesor (ISP) na čipu skrbi za avtomatsko nastavitev osvetlitve (AEC), ravnovesja beline (AWB) in nasičenosti barv.
• Kompaktna zasnova: 21mm dolg trak omogoča vgradnjo v zelo majhna ohišja ali 3D natisnjene modele.
• AF podpora: Čip OV5640 podpira avtofokus (odvisno od knjižnice in implementacije), kar je velik korak naprej od fiksnih fokusov.

Tehnične specifikacije

Inženirski “PRO” nasvet

Senzorji OV5640 so znani po tem, da se med delovanjem, še posebej pri pretakanju videa, precej segrejejo. To je normalno, a lahko vpliva na kakovost slike (šum). Če boste kamero vgradili v zaprto 3D natisnjeno ohišje, poskrbite za majhno odprtino za zračenje ali pa na zadnjo stran čipa previdno namestite majhen hladilnik.

Primeri uporabe

• Nadgradnja obstoječih ESP32 CAM modulov za boljšo sliko.
• Izdelava lastnega pametnega video zvonca, ki pošlje sliko na telefon.
• Varnostna kamera za nadzor hišnih ljubljenčkov ali 3D tiskalnika.
• Vizualni senzor za robota, ki prepoznava objekte ali sledi črti.

Kompatibilnost

• Polna združljivost z ESP32-CAM (AI-Thinker in kloni).
• Zahteva uporabo PSRAM pomnilnika na mikrokrmilniku za višje ločljivosti.
• Podpora v knjižnicah esp32-camera (v Arduino IDE izberite model kamere: CAMERA_MODEL_AI_THINKER ali ustrezno definicijo za OV5640).
