Modul Joystick Acebott
€6.99 (DDV vključen)
Acebott QB015 je joystick modul z dvema analognima osema (X/Y) in digitalnim gumbom za upravljanje robotov, iger in daljinskih naprav.
3 na zalogi
Opis
Modul Joystick Acebott QB015

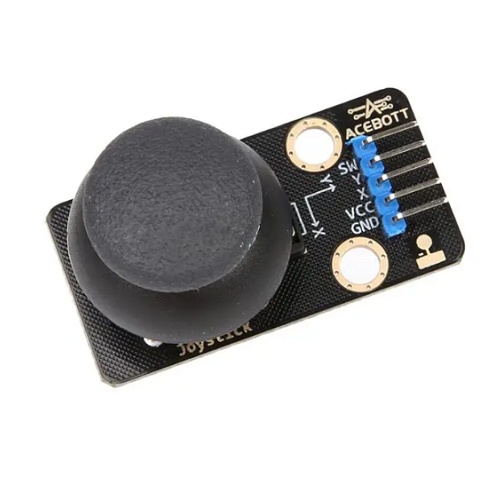

QB015 je kompaktni joystick modul, sestavljen iz dveh potenciometrov in mikro tipke. Osi X in Y vračata analogno napetost, sorazmerno z odklonom palice — vrednosti berete z dvema analognima pinoma krmilnika. Tipka (os Z) deluje digitalno: ob pritisku na palico vrne stanje LOW.
Modul deluje pri 3,3 V in 5 V, kar zagotavlja neposredno združljivost z Arduino (5 V logika) in ESP32 (3,3 V logika) brez dodatnih komponent. Za priključitev potrebujete pet vodov: SW, Y, X, VCC in GND.
Ključne lastnosti
- Dve analogni osi (X in Y) – potenciometra vračata vrednost sorazmerno z odklonom; sredinska lega brez sile je stabilna osnovna vrednost (~512 na Arduino, ~2048 na ESP32)
- Digitalna os Z (tipka) – pritisk na palico aktivira mikro tipko — ni potrebe po ločenem gumbu za akcijo
- Dual-voltage – napajanje 3,3–5 V, direktna združljivost z Arduino in ESP32 brez level-shifterja
- Kompaktna izvedba – dimenzije 4,7 × 2,4 cm, enostavna montaža na prototipno vezje ali ohišje projekta
- Široko temperaturno območje – deluje od −40 °C do +70 °C
Pini in priključitev
| Pin modula | Arduino (primer) | Tip signala | Opis |
|---|---|---|---|
| SW | A0 ali D2 | Digitalni | Tipka / os Z (LOW = pritisnjena) |
| Y | A1 | Analogni | Os Y (0–1023 na Arduino) |
| X | A2 | Analogni | Os X (0–1023 na Arduino) |
| VCC | 5V | — | Napajanje |
| GND | GND | — | Ozemljitev |
Primeri uporabe
- Upravljanje robota ali vozila (os X/Y → smer gibanja, tipka → dodatna akcija)
- Brezžični daljinski upravljalnik (joystick + NRF24L01 ali ESP-NOW za brezžični prenos)
- Igre in simulatorji (analogni vhod za premikanje lika ali kamere)
- Kamera gimbal (panning in tilting prek servo motorjev)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Sestava | 2× potenciometer + 1× mikro tipka |
| Izhod osi X/Y | Analogni signal |
| Izhod osi Z (SW) | Digitalni signal (LOW = pritisnjen) |
| Napajalna napetost | 3,3 V – 5 V |
| Temperaturno območje | −40 °C do +70 °C |
| Dimenzije | 47 mm × 24 mm |
| Priključki | 5 pinov: SW, Y, X, VCC, GND |
| Združljivost | Arduino, ESP32, kateri koli mikrokrmilnik z analognim vhodom |
Inženirski PRO nasvet
Notranji pull-up za SW pin – Pri branju tipke aktivirajte notranji upor: pinMode(SW_PIN, INPUT_PULLUP). Brez tega SW pin „lebdi“ in vrača naklučne vrednosti, ko tipka ni pritisnjena.
