Kamera OV2640 2MP 21mm 66°

Kamera OV2640 2MP 21mm 66°

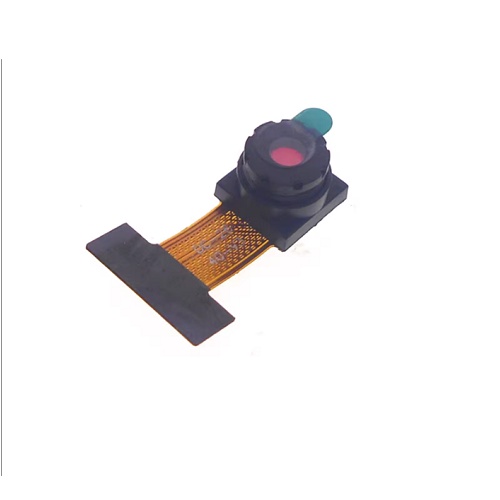

Kamera OV2640 je kompaktni kameraski modul z OmniVisionovim OV2640 CMOS senzorjem, zasnovan za vgradnjo v ESP32-CAM sisteme, robotiko in IoT naprave. Modul vsebuje 40 mm FPC (prilagodljivi tiskani) kabel in objektiv s 66° kotom pogleda — standardna kombinacija za nadzorne kamere in projekte prepoznavanja obrazov.

Ključna prednost OV2640 senzorja je vgrajeni strojni JPEG kodirnik: kamera pošlje že komprimirano sliko, zato ESP32 ali kateri koli drugi krmilnik prejme datoteko pripravljeno za prenos prek WiFi ali shranjevanje na SD kartico — brez dodatne procesorske obremenitve.

Tehnične specifikacije

Ključne lastnosti

• Strojni JPEG kodirnik – OV2640 kodira slike neposredno v senzorju; ESP32 prejme že stisnjeno datoteko in jo pošlje prek WiFi ali shrani na SD kartico brez dodatne procesorske obremenitve.
• DVP 24-pin FPC vmesnik – standardni konektor, neposredno združljiv z ESP32-CAM (AI-Thinker), M5Stack Camera in vsemi razvojnimi ploščami z DVP kamerinim priključkom.
• 21 mm FPC kabel – srednje dolg kabel omogoča fleksibilno namestitev kamere stran od glavne plošče, kar pride prav pri ohišjih in robotičnih projektih.
• 66° kot pogleda – standardni objektiv, primeren za nadzorno kamero, prepoznavanje obrazov in branje QR/barkod.
• SCCB konfiguracija – vse nastavitve senzorja (osvetlitev, bela balanca, ločljivost, nasičenost) se upravljajo prek I2C združljivo protokola.
• Fleksibilni izhodni formati – JPEG za prenos prek omrežja, YUV za obdelavo slike, RGB za prikaz, RAW za surove podatke.

Združljivo

Modul se neposredno priključi v FPC režo na ESP32-CAM (AI-Thinker) in vseh razvojnih ploščah s 24-pinskim DVP kamerinim priključkom. Podprto z Arduino ESP32 Camera knjižnico in Espressif ESP-IDF Camera Driver — oba sta brezplačna in aktivno vzdržvano.

Primeri projektov

• WiFi nadzorna kamera – MJPEG video tok prek brskalnika z ESP32-CAM in priloženim CameraWebServer primerom
• Prepoznavanje obrazov v realnem času – vgrajena podpora v ESP-IDF face detection knjižnici
• Pametno zvonilo – zajem slike pri pritisku tipke in pošiljanje prek Telegrama ali e-pošte
• Time-lapse – periodično zajemanje slik na SD kartico z nastavitvijo deepsleep načina
• QR in barkodni bralnik – z Quirc ali ZXing knjižnico na ESP32

Tehnični pregled

Primerjava: OV2640 vs OV5640 vs OV7670

Inženirski PRO nasvet

Orientacija FPC konektorja je kritična – pri vstavljanju FPC kabla v ESP32-CAM ali podobno ploščo preverite, da so kontakti obrnjeni navzdol (stran s kontakti gleda proti PCB-ju). Napačna orientacija poškoduje konektor. Zaklep FPC sponke potegnite navzgor pred vstavljanjem in pritisnite navzdol po vstavljanju kabla.

Dokumentacija

• OV2640 Datasheet (PDF) — OmniVision
• ESP32 Camera Driver (GitHub) — Espressif
