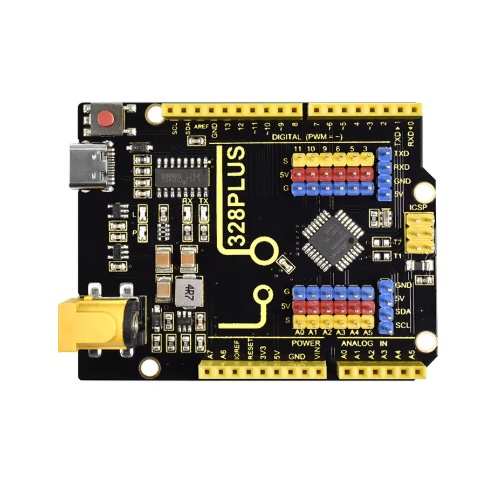

UNO 328PLUS smd type-C USB Keyestudio CH340 kompatibilno z Arduino
€19.99 (DDV vključen)
Keyestudio 328PLUS je Arduino UNO-kompatibilni krmilnik z ATmega328PB in USB Type-C — 8 analognih vhodov, SMD zasnova, CH340C.
2 na zalogi
Opis
UNO 328PLUS smd type-C USB Keyestudio CH340 kompatibilno z Arduino
Keyestudio 328PLUS temelji na čipu ATmega328PB — novejši “B” različici klasičnega ATmega328P z dvema hardverski UART-oma, razširjeno periferijo in osmimi analognimi vhodi namesto standardnih šestih. Zasnova je v celoti SMD, čip pa je direktno spajkan na PCB brez DIP podnožja.
Arduino koda, napisana za standardni UNO R3, bo na tej plošči delovala brez sprememb. Kompatibilni so vsi Arduino ščiti in knjižnice, ki sledijo UNO R3 obliki pinov.
Anatomija krmilnika
| Tip krmilnika | Arduino UNO R3 kompatibilni |
| Mikrokrmilnik | ATmega328PB, 8-bitni AVR, 16 MHz |
| USB komunikacijski čip | CH340C |
| USB konektor | Type-C |
| Logična napetost | 5 V |
Ključne lastnosti
- ATmega328PB – “B” različica prinaša dva hardverska UART-a, razširjen nabor timerjev in boljšo periferijo pri isti ceni in pinoutu
- 8 analognih vhodov (A0–A7) – dve analogni mesti več kot na standardnem UNO; praktično, ko je treba hkrati vzorčevati več senzorjev
- USB Type-C – sodoben reverzibilni priključek; ne moreš ga vtakniti narobe; kabel je priložen v kompletu
- CH340C – izboljšana različica CH340 brez zunanjega kristala; zanesljiva prepoznava v Windows, Linux in macOS
- SMD zasnova – ATmega328PB direktno na PCB; manjši toplotni upor, boljša mehanska odpornost spojev
- 6 PWM izhodov – D3, D5, D6, D9, D10, D11; dovolj za sočasno krmiljenje servo motorjev in PWM LED zatemnitve
- Ekološka izvedba – plošča brez halogenih materialov in svinca tam, kjer to standard dopušča
Kaj potrebujem za začetek?
- USB Type-C kabel – priložen v kompletu; za programiranje in napajanje iz USB
- Arduino IDE 2.x – brezplačno na arduino.cc; izberete Board → Arduino UNO
- Gonilnik CH340 – Windows 10/11 ga pogosto prepozna samodejno; za starejše sisteme je na voljo ročna namestitev
- Breadboard in jumper kabli – za prve vezave brez spajkanja
Moj prvi projekt – 3 koraki
- Priključi 328PLUS prek priloženega USB Type-C kabla na računalnik
- V Arduino IDE nastavi: Tools → Board → Arduino UNO, Port → ustrezna COM vrata
- File → Examples → Basics → Blink → Upload — vgrajena LED na D13 začne utripati
Primeri uporabe
- Vremenska postaja (DHT22 + BMP280 + I2C OLED zaslon)
- Krmiljenje koračnega motorja (A4988 ali DRV8825, STEP/DIR signal)
- Pametno zalivanje (kapacitivni senzor vlage tal, relej, časovnik)
- Robotska roka (šest servo motorjev na D3, D5, D6, D9, D10, D11)
- Merilnik kakovosti zraka (MQ-135 ali SGP30 prek I2C na A4/A5)
Tehnični pregled
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Mikrokrmilnik | ATmega328PB |
| Hitrost ure | 16 MHz |
| Flash pomnilnik | 32 kB (0,5 kB rezervirano za bootloader) |
| RAM | 2 kB SRAM |
| EEPROM | 1 kB |
| Digitalni I/O pini | 14 (od tega 6 PWM: D3, D5, D6, D9, D10, D11) |
| Analogni vhodi | 8 — A0–A7 (10-bitna ločljivost) |
| Komunikacija | UART (D0/D1), I2C (A4/A5), SPI (D10–D13) |
| Napetost vezja | 5 V |
| VIN razpon | 6–15 V (priporočeno 9 V) |
| Tok na pin | 10 mA (maksimalno) |
| Izhod 3,3 V | 150 mA (maksimalno) |
| USB čip | CH340C |
| USB konektor | Type-C |
| Oblika plošče | Arduino UNO R3 format |
Primerjava: Keyestudio 328PLUS vs Arduino UNO R3 vs generični klon CH340
| Keyestudio 328PLUS | Arduino UNO R3 | UNO R3 klon CH340 | |
|---|---|---|---|
| MCU | ATmega328PB | ATmega328P | ATmega328P |
| Flash | 32 kB | 32 kB | 32 kB |
| RAM | 2 kB | 2 kB | 2 kB |
| Analogni vhodi | 8 (A0–A7) | 6 (A0–A5) | 6 (A0–A5) |
| USB konektor | Type-C | Type-B | Type-B / Micro-USB |
| USB čip | CH340C | ATmega16U2 | CH340G |
| SMD zasnova MCU | Da | Ne (DIP) | Odvisno |
Inženirski PRO nasvet
ATmega328PB ima dva hardverska UART-a – Serial in Serial1. Drugi UART ni dostopen prek standardnih UNO glav, je pa fizično prisoten na čipu. Izkušen uporabnik ga doseže prek testnih točk ali z neposrednim spajkanjem na noge čipa. Pride prav pri projektih, kjer hkrati komuniciraš z GPS modulom (Serial1) in pošiljaš podatke na računalnik (Serial) – brez programskih simulacij (SoftwareSerial).
Kompatibilnost
Arduino IDE 1.8.x in 2.x, Board Manager paket Arduino AVR Boards ≥ 1.8.3. Nastavi Board na Arduino UNO. Gonilnik CH340 za Windows je opisan v navodilih Keyestudio. Na Windows 10/11, macOS 11+ in Linuxu se gonilnik CH340C naloži samodejno.
Dokumentacija
Dodatne podrobnosti
| barva | rumena, rdeča, črna |
|---|
