Rele SMI-24VDC-SL-2C 24V

Opis

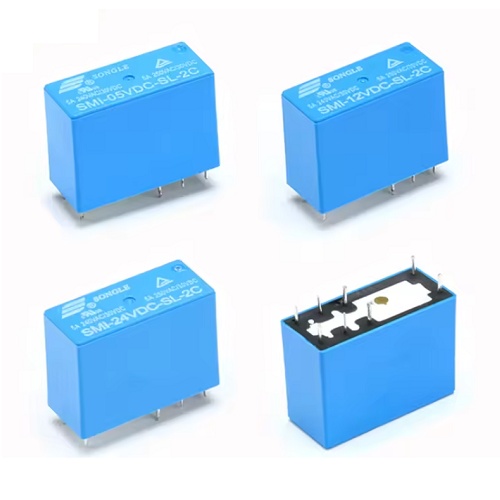

Rele SMI-24VDC-SL-2C 24V

Songle SMI-24VDC-SL-2C je 24-voltna izvedba iz iste serije SMI, namenjena predvsem industrijskim in profesionalnim aplikacijam, kjer je 24V DC standardna krmilna napetost. Če delate s PLC krmilniki, industrijskimi senzorji ali avtomatizacijo v krmilnih omaricah, je to rele, ki ga iščete.

Fizično in električno je na kontaktni strani popolnoma enak 5V in 12V verziji — DPDT konfiguracija (dva neodvisna preklopna kontakta), 5A pri 250VAC, iste dimenzije, isti raster pinov. Razlika je le v tuljavi: ta zahteva 24V DC za preklop. Poraba tuljave je pri tem le 0,54W, kar pomeni tok okoli 22 mA — najmanj od vseh treh verzij.

Nizek tok tuljave je praktična prednost: manj obremenjuje napajalni vir in omogoča krmiljenje z manjšimi tranzistorji ali neposredno z industrijskimi izhodi, ki pogosto delujejo ravno na 24V logiki.

Ključne lastnosti

• dva neodvisna preklopna kontakta (DPDT) za sočasno krmiljenje dveh tokokrogov

• tuljava na 24V DC z zelo nizko porabo (~0,54W / ~22 mA)

• kontaktna zmogljivost 5A pri 250VAC ali 30VDC

• kompaktne mere 28,9 × 12,6 × 20,6 mm za gosto PCB montažo

• zaprta (sealed) izvedba za zaščito pred prahom in flusom

• temperaturno območje delovanja: -40°C do +85°C

• RoHS skladen

Tehnične specifikacije

• proizvajalec: Songle (serija SMI-2P)

• tip kontaktov: DPDT (2 formi C)

• napetost tuljave: 24V DC

• dopustno območje napetosti tuljave: ~19,2V – 30V

• tok tuljave: ~22 mA

• poraba tuljave: 0,54W

• maksimalni preklopni tok: 5A

• maksimalna preklopna napetost: 250V AC / 30V DC

• kontaktna upornost: ≤100 mΩ

• število pinov: 8 (DIP)

• dimenzije: 28,9 × 12,6 × 20,6 mm

• življenjska doba: min. 10.000 preklopov (električno)

• delovna temperatura: -40°C do +85°C

• montaža: THT (through-hole) na PCB

Inženirski “PRO” nasvet

Če rele krmilite iz Arduino ali ESP32 (3,3V / 5V logika), potrebujete dva ločena napajalna nivoja — enega za mikrokrmilnik in enega za 24V tuljavo. Pazite na skupno maso (GND) med obema viroma, sicer tranzistorsko krmiljenje ne bo delovalo. Najpogostejša napaka pri mešanih napetostnih sistemih je ravno pozabljena skupna masa.

Primeri uporabe

• relejni izhodi za PLC krmilnike v industrijskih omaricah

• preklapljanje 24V ventilov, elektromagnet in aktuatorjev

• krmilna logika v avtomatiziranih proizvodnih linijah

• povezava med industrijsko 24V logiko in 230V bremeni

• napredni IoT projekti z industrijskim napajanjem

Kaj še potrebujete?

Če krmilite iz mikrokrmilnika (5V/3,3V logika), potrebujete NPN tranzistor (BC547 zadostuje — tok tuljave je le ~22 mA), zaščitno diodo (1N4007) in upor 1kΩ. Poleg tega potrebujete 24V napajalnik, ločen od napajanja mikrokrmilnika, s skupno GND povezavo. Če že delate v 24V industrijskem okolju, lahko tuljavo krmilite neposredno z 24V digitalnimi izhodi PLC-ja brez dodatne elektronike.

Kompatibilnost

• krmiljenje: PLC krmilniki (24V izhodi), Arduino/ESP32 (prek tranzistorja)

• napetostni nivoji: tuljava 24V DC, kontakti do 250V AC / 30V DC

• montaža: standardni THT raster za PCB
