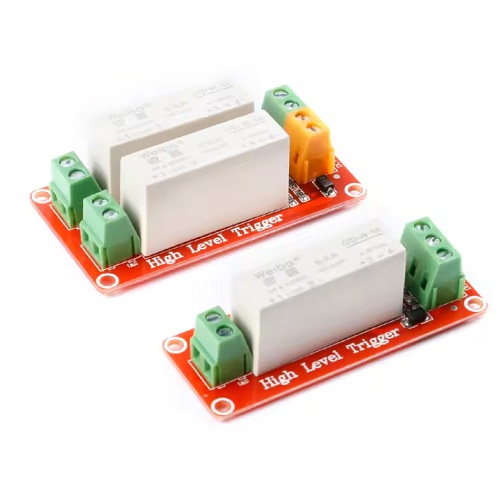

Relejni modul SSR 5A
Cenovni razpon: od €9.99 do €12.99 (DDV vključen)
SSR modul 5A za tiho in hitro krmiljenje DC porabnikov (5–220 V). 1 ali 2 kanala, High Trigger, do 5 kHz preklop, opticna izolacija.
Opis
Tiho, hitro, neunicljivo — solid-state SSR modul za DC porabnike do 5 A
Solid State Rele (SSR) modul je sodobna nadgradnja klasičnih mehanskih relejev. Ker deluje popolnoma brez gibljivih delov, je njegovo delovanje neslisno, preklop pa izjemno hiter. Brez mehanske obrabe kontaktov in nevarnosti iskrenja ta modul zagotavlja drasticno daljso zivljenjsko dobo, ki doseže tudi do 10 milijonov preklopov. Na voljo je v enokanalni ali dvokanalni izvedbi.
Modul je zasnovan za krmiljenje DC (enosmernih) porabnikov med 5 in 220 V z napajanjem 3 – 32 V DC. Deluje po logiki High Level Trigger — rele se aktivira, ko na vhod dovedete napetost nad 1,5 V. Visoka frekvenca preklapljanja do 5 kHz omogoča tudi osnovno PWM krmiljenje za natancno regulacijo moči.
Ključne lastnosti
- popolnoma tiho delovanje: idealno za bivalne prostore in projekte, kjer je hrup nezaželen
- izjemna vzdržljivost: polprevodniška tehnologija brez mehanske obrabe kontaktov
- vgrajena optična izolacija: popolna zascita krmilnika pred povratnimi napetostmi
- visoka frekvenca: preklapljanje do 5.000-krat na sekundo (5 kHz) za PWM
- signalne LED diode: takojsna vizualna potrditev stanja vsakega kanala
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Krmilna napetost (VCC) | 3 – 32 V DC |
| Trigger logika | High Level (nad 1,5 V = aktiven) |
| Izhodna napetost (breme) | 5 – 220 V DC |
| Maksimalni tok na kanal | 5 A |
| Maks. frekvenca preklopa | 5 kHz |
| Stevilo kanalov | 1 ali 2 (odvisno od variante) |
| Tip bremena | Enosmerni (DC) |
| Dimenzije | 24,5 × 69,5 mm (1-kan) / 36,5 × 69,5 mm (2-kan) |
Inženirski "PRO" nasvet
Pomembno: Ti SSR moduli so zasnovani izklučno za DC (enosmerne) tokokroge. Nikoli jih ne uporabljajte za krmiljenje 230 V AC naprav, saj rele ne bo mogel prekiniti AC tokokroga in bo ostal trajno vklopljen, kar privede do pregrevanja. Pri krmiljenju induktivnih porabnikov (motorji, elektromagneti) obvezno dodajte flyback diodo vzporedno s porabnikom za zaščito polprevodniških elementov pred napetostnimi špicami.
Primeri uporabe
- krmiljenje močnejsih LED trakov in razsvetljave
- PWM krmiljenje DC motorjev in črpalk
- avtomatizacija solenoidov v robotskih rokah
- tiha industrijska avtomatizacija pri 24 V sistemih
YouTube:
Dodatne podrobnosti
| verija | 1 rele, 2 releja |
|---|
