Rele SMI-12VDC-SL-2C 12V

Opis

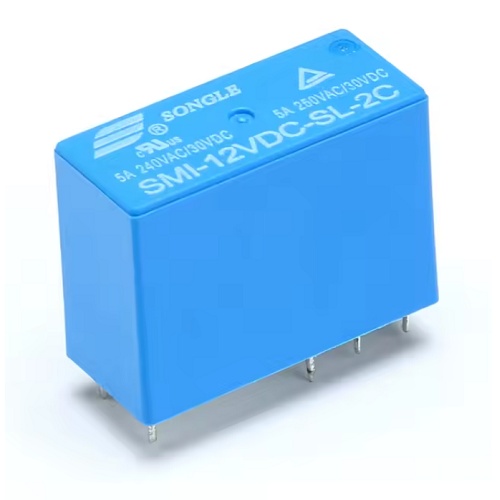

Rele SMI-12VDC-SL-2C 12V

Songle SMI-12VDC-SL-2C je 12-voltna različica priljubljenega miniaturnega releja iz serije SMI. Mehanski in električni del kontaktov je identičen 5V verziji — razlika je izključno v napetosti tuljave, ki je tu prilagojena za 12V enosmerne sisteme.

To ga naredi posebej primernega za projekte, kjer že imate na voljo 12V napajanje — recimo v avtomobilski elektroniki, industrijskih krmilnih omaricah ali pri naprednejših Arduino/ESP projektih z zunanjim 12V napajalnikom. Tuljava pri 12V porabi le okoli 45 mA, kar je bistveno manj kot pri 5V verziji, zato tudi manj obremenjuje napajalni vir.

Konfiguracijo “2C” že poznate — gre za DPDT (Double Pole Double Throw), torej dva neodvisna preklopna kontakta s skupno 8 pini. Vsak kontakt ima svoj COM, NO in NC priključek, kar omogoča sočasno preklapljanje dveh ločenih tokokrogov.

Ključne lastnosti

• dva neodvisna preklopna kontakta (DPDT) za krmiljenje dveh tokokrogov hkrati

• tuljava na 12V DC z nizko porabo (~45 mA)

• kontaktna zmogljivost 5A pri 250VAC ali 30VDC

• kompaktne mere 29 × 13 × 21 mm za gosto PCB montažo

• zaprta (sealed) izvedba za zaščito pred prahom in flusom

• široko temperaturno območje delovanja: -40°C do +85°C

Tehnične specifikacije

• proizvajalec: Songle (serija SMI-2P)

• tip kontaktov: DPDT (2 formi C)

• napetost tuljave: 12V DC

• dopustno območje napetosti tuljave: 9,6V – 15V

• tok tuljave: ~45 mA

• maksimalni preklopni tok: 5A

• maksimalna preklopna napetost: 250V AC / 30V DC

• kontaktna upornost: ≤50 mΩ

• število pinov: 8 (DIP)

• dimenzije: 29 × 13 × 21 mm

• teža: ~14 g

• življenjska doba: min. 10.000 preklopov (električno)

• delovna temperatura: -40°C do +85°C

• montaža: THT (through-hole) na PCB

Inženirski “PRO” nasvet

Če v istem projektu že uporabljate 5V mikrokrmilnik (Arduino, ESP32) in 12V napajanje za rele, nikoli ne povezujte 12V neposredno na logične pine krmilnika. Uporabite NPN tranzistor, katerega baza je preko upora vezana na 5V digitalni pin, kolektor pa krmili 12V tuljavo. Drobna podrobnost: pri 12V verziji je tok tuljave nižji (~45 mA vs. ~185 mA pri 5V), zato je manjši BC547 povsem dovolj — ni potrebe po močnejšem tranzistorju.

Primeri uporabe

• preklapljanje 12V naprav v avtomobilskih projektih

• krmiljenje razsvetljave in ventilatorjev v pametnih omaricah

• izmenično preklapljanje med dvema 12V viroma napajanja

• avtomatizacija v industrijskih krmilnih sistemih

• relejni izhodi za PLC in podobne krmilnike

Kaj še potrebujete?

Za krmiljenje iz Arduino ali ESP32 (5V/3,3V logika) potrebujete NPN tranzistor (npr. BC547), zaščitno diodo (npr. 1N4007) vzporedno s tuljavo in upor 1kΩ med digitalnim pinom in bazo tranzistorja. Alternativno poiščite relejni modul za 12V, ki ima krmilno vezje že vgrajeno.

Kompatibilnost

• krmiljenje: Arduino, ESP8266, ESP32, STM32 (prek tranzistorja ali relejnega modula)

• napetostni nivoji: tuljava 9,6–15V DC, kontakti do 250V AC / 30V DC

• montaža: standardni THT raster za PCB
