Raspberry Pi Pico GPIO razširitvena plošča

Raspberry Pi Pico GPIO razširitvena plošča

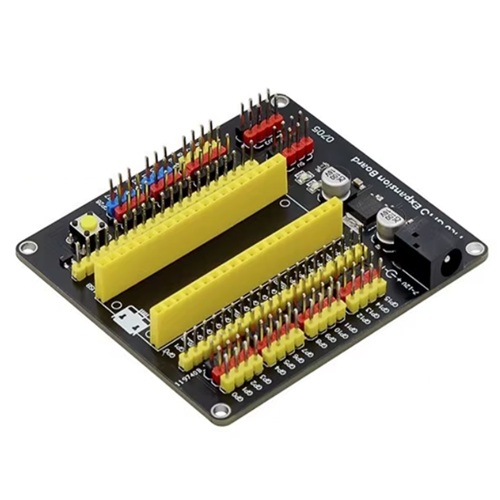

Ta razširitvena plošča sprejme Raspberry Pi Pico prek 40-pinskega konektorja in vse njegove GPIO pine podvoji na numerirane moške in ženske headerje na obeh straneh plošče. Ima lasten priključek za napajanje (micro-USB in DC vhod), gumb za ponastavitev in LED indikator napajanja, zato Pico ni odvisen zgolj od USB podatkovnega kabla na računalniku.

Plošča ohranja standardni 40-pinski razpored, zato je združljiva z vso opremo, senzorji in dupont žicami, narejenimi za Raspberry Pi Pico, Pico W, Pico 2 in Pico 2 W – Raspberry Pi je fizični razpored pinov ohranil enak skozi vse generacije.

Anatomija plošče

Ključne lastnosti

• Podvojeni GPIO pini – moški in ženski headerji hkrati na obeh straneh, za dupont žice in module brez spajkanja.
• Numerirani pini – jasno označeni pini poenostavijo povezovanje in odpravljanje napak.
• Ločen napajalni vhod – micro-USB ali DC priključek napaja ploščo neodvisno od USB podatkovne povezave z računalnikom.
• Gumb za ponastavitev – ponoven zagon Pico brez izklopa napajanja.
• LED indikator – hitro preverjanje, ali je plošča pod napetostjo.
• Kompaktne dimenzije (69,5 × 76,5 mm) in FR-4 PCB s pozlačenimi pini.

Kaj potrebujem za začetek?

• Raspberry Pi Pico (naprodaj ločeno) – namesti se na 40-pinski konektor plošče.
• USB kabel ali DC napajalnik – za napajanje plošče neodvisno od računalnika.
• Dupont žice – za povezavo senzorjev in modulov na proste pine.
• Breadboard (opcijsko) – za dodatno prototipiranje ob strani.

Moj prvi projekt – 3 koraki

1. Namesti Raspberry Pi Pico na 40-pinski konektor razširitvene plošče.
2. Priklopi napajanje prek micro-USB ali DC vhoda na plošči.
3. Poveži senzor ali LED na enega od numeriranih GPIO pinov in ga preizkusi iz Thonny ali Arduino IDE.

Primeri uporabe

• Robotski prototipi (priklop motorjev in senzorjev brez spajkanja)
• Laboratorijsko testiranje vezij (šole, fakultete)
• Hitro sestavljanje senzorskih vezij (dupont žice)
• Projekti z ločenim virom napajanja od USB podatkovne povezave

Tehnični pregled

Tehnične specifikacije

Primerjava: Ta plošča vs OSOYOO GPIO razširitvena plošča vs Pico brez razširitvene plošče

Kompatibilnost

Deluje z vsemi orodji, ki podpirajo Raspberry Pi Pico: MicroPython (uradna distribucija Raspberry Pi Foundation), CircuitPython (Adafruit), uradni Pico SDK za C/C++ ter Arduino IDE z jedrom arduino-pico. Gonilniki niso potrebni na Windows, macOS ali Linuxu.
