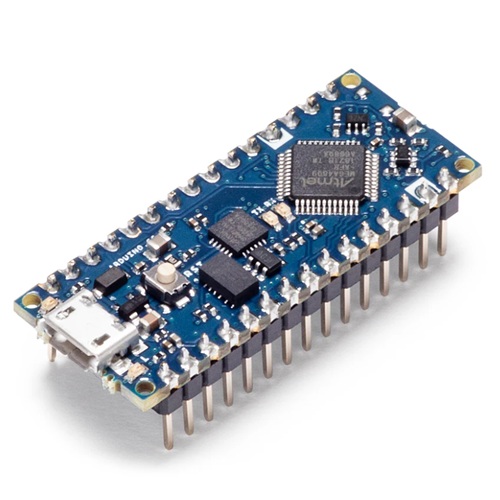

Arduino NANO Every ITALIJA ® z letvicami

Arduino NANO Every ITALIJA ® z letvicami

Arduino NANO Every je uradna italijanska razvojna plošča z mikrokrmilnikom ATmega4809 (megaAVR, 8-bit, 20 MHz) — neposredni naslednik klasičnega NANO ATmega328. Prinaša bistveno več pomnilnika: 48 KB Flash in 6 KB SRAM, ki omogočita bolj kompleksne programe. Plošča prihaja z letvicami (pin headers), že pospajkanimi — takoj pripravljeno za breadboard.

Kljub naprednejšemu čipu ostaja NANO Every programersko združljiva z UNO in klasičnim NANO prek Arduino IDE. Sintaksa je enaka, večina knjižnic deluje brez sprememb — plošča je prava izbira za tiste, ki poznajo AVR Arduino ekosistem in rabijo več prostora za kodo.

Anatomija krmilnika

Ključne lastnosti

• ATmega4809 — nadgradnja ATmega328P – 20 MHz namesto 16 MHz, 48 KB Flash namesto 32 KB in 6 KB SRAM namesto 2 KB; isti AVR programski model, več prostora za kodo
• Pripravljeno z letvicami – pin headers so že pospajkani in usmerjeni navzdol, plošča je takoj uporabna na breadboardu brez dodatnega spajkanja
• 5 V logična napetost – direktno združljiva z vsemi klasičnimi 5 V senzorji, moduli in releji; ni potrebe po level shifterjih
• SAMD11D14A USB-SERIAL most – ločen USB čip skrbi za komunikacijo z računalnikom, medtem ko ATmega4809 izvaja vaš program brez motenj
• 20 digitalnih I/O pinov – šest več kot klasični NANO (14), kar prinaša več priključitvenih možnosti za senzorje in aktuatorje
• 256 B EEPROM – za shranjevanje konfiguracije; manj kot pri ATmega328P (1 KB), a dovolj za osnovna nastavitve
• VIN do 21 V – širši razpon vhodne napetosti kot pri ATmega328 (7–12 V), kar omogoča napačevanje prek večjega obsega napajalnikov

Kaj potrebujem za začetek?

• microUSB kabel – za programiranje in napajanje prek računalnika; prepričajte se, da je podatkovni kabel
• Arduino IDE 1.8.x ali 2.x – po namestitvi dodajte Arduino megaAVR Boards paket prek Board Manager
• Gonilnik – na Windows 10/11 ni potreben; na starejših sistemih Windows namestite uradni Arduino gonilnik
• Breadboard – letvice so že pospajkane in pripravljene; z letvicami navzdol plošča takoj sede na standardni breadboard

Moj prvi projekt – 3 koraki

1. Priključi ploščo prek microUSB kabla na računalnik
2. V Arduino IDE: Tools → Board Manager → namesti Arduino megaAVR Boards, nato izberite Arduino Nano Every in nastavi Port
3. File → Examples → Basics → Blink → Upload – LED na pinu 13 začne utripati

Primeri uporabe

• Kompleksni AVR projekti (programi, ki ne gredo več v 32 KB Flash klasičnega NANO)
• Več-senzorska mreža (20 I/O pinov omogoča priklop več senzorjev hkrati)
• Robotika in servo krmiljenje (5 PWM izhodov za motorje ali servo)
• Serijska komunikacija (UART za GPS modul, GSM modul ali komunikacijo med ploščami)
• Analogno zaznavanje (8 analognih vhodov za merjenje temperature, svetlobe, vlage)

Tehnični pregled

Tehnične specifikacije

Primerjava: NANO Every vs NANO ATmega328 vs NANO R4

Inženirski PRO nasvet

UART konflikta z USB-SERIAL mostom — izogni se Serial1 med programiranjem – NANO Every ima ločen UART1 (pini D0/D1) za komunikacijo s senzorji, ki je nezačasen od USB. Pogosta napaka: razvijalci uporabijo Serial (USB) za debug in hkrati priključijo GPS ali GSM modul na iste pine D0/D1, ki so tudi Serial1 — nato se čudijo, zakaj program ne deluje po resetu. Pravilo: Serial = USB debug, Serial1 = zunanji modul na D0/D1. Ničesar ne priključuj na D0/D1 med programiranjem.

Kompatibilnost

Zahteva Arduino megaAVR Boards core paket v Board Manager (ni vgrajen privzeto — dodajte ga ročno). Arduino IDE 1.8.6+ in 2.x sta oba podprta. Na Windows 10/11 gonilnik ni potreben; na Windows 7/8 namestite uradni Arduino gonilnik. Opozorilo: nekatere knjižnice, pisane izključno za ATmega328P, morda ne delujejo na ATmega4809 brez prilagoditve — preverite knjižnico pred uporabo.

Dokumentacija

• Uradna dokumentacija
