Raspberry Pi Pico GPIO razširitvena plošča OSOYOO

Raspberry Pi Pico GPIO razširitvena plošča OSOYOO

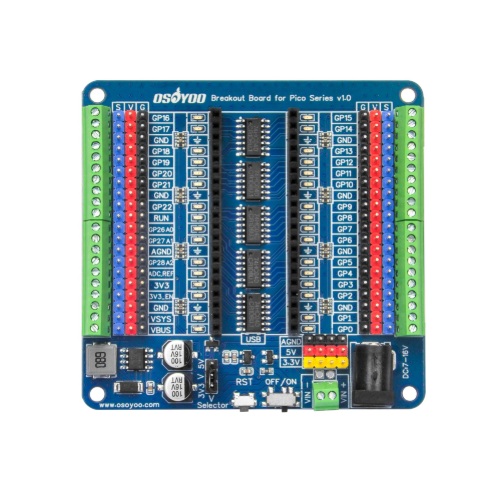

OSOYOO Breakout Board for Pico Series v1.0 je razširitvena plošča za Raspberry Pi Pico, ki vsakemu GPIO pinu doda lasten LED indikator stanja (preko 74HC04 hex inverterja, brez obremenitve GPIO pina) ter vijačne sponke in 3-pinske (Signal/V/GND) headerje za neposreden priklop senzorjev in servo motorjev.

Plošča ima ločen napajalni sistem – 5V/2A in 3,3V/500mA regulirano napajanje, DC vhod 7–18V, zaščito pred napačno polariteto in gumb za ponastavitev – zato lahko poganja servo motorje in zunanje senzorje brez dodatnega napajalnika. Združljiva je s celotno družino Raspberry Pi Pico (Pico, Pico H, Pico W, Pico WH, Pico 2, Pico 2 W).

Anatomija plošče

Ključne lastnosti

• LED indikator na vsakem GPIO pinu – poganja jih 74HC04 hex inverter, zato ne obremenjujejo GPIO pinov in ne motijo signala.
• Vijačne sponke za vse GPIO pine – varen in zanesljiv priklop brez dupont žic, ki se lahko izmaknejo.
• 3-pinski vmesnik (Signal, V, GND) – neposreden priklop senzorjev in servo motorjev (npr. SG90).
• Neodvisno napajanje 5V/2A in 3,3V/500mA – dovolj moči za servo motorje in senzorje brez dodatnega napajalnika.
• Zaščita pred napačno polariteto (SI2302 MOSFET) – ščiti ploščo pred napačno priključenim napajanjem.
• Izbirni mostiček V_Selector – preklop napajanja V pinov med 3,3 V in 5 V.
• Gumb za ponastavitev in stikalo za vklop/izklop – priročna kontrola brez izklapljanja USB kabla.

Kaj potrebujem za začetek?

• Raspberry Pi Pico ali Pico 2 (naprodaj ločeno) – namesti se na plato pinov na plošči.
• USB kabel ali DC napajalnik 7–12V – za napajanje plošče in priključenih senzorjev/motorjev.
• Izvijač – za priklop žic na vijačne sponke.
• Thonny IDE ali Arduino IDE – za programiranje Pico v MicroPythonu ali C/C++.

Moj prvi projekt – 3 koraki

1. Namesti Raspberry Pi Pico na plošče in preveri, da je V_Selector mostiček nastavljen na 3,3 V (tovarniška nastavitev).
2. Priklopi napajanje prek USB ali DC vhoda in vklopi stikalo na plošči.
3. Poveži servo motor ali senzor na 3-pinski vmesnik in preizkusi krmiljenje – LED na ustreznem GPIO pinu ob tem zasveti.

Primeri uporabe

• Robotski sistemi z več servo motorji hkrati (RP2040/RP2350)
• IoT prototipi z več priključenimi senzorji
• Avtomatizacija pametnega doma
• Izobraževalni projekti (MicroPython, C/C++)

Tehnični pregled

Tehnične specifikacije

Primerjava: OSOYOO GPIO razširitvena plošča vs osnovna GPIO razširitvena plošča vs Pico brez razširitvene plošče

Inženirski PRO nasvet

Bodi pozoren na mostiček V_Selector. Tovarniška nastavitev je 3,3 V, kar ustreza večini Pico modulov. Če za V pine potrebuješ 5 V (npr. za močnejše servo motorje), mostiček prestaviš na 5 V stran – a ta nastavitev velja samo pri zunanjem napajanju prek VIN vmesnika. GPIO portov nikoli ne priklopi na naprave, ki oddajajo 5 V, če je mostiček nastavljen na 3,3 V, saj lahko to poškoduje RP2040/RP2350 čip.

Kompatibilnost

Plošča je združljiva z vsemi moduli serije Raspberry Pi Pico: originalni Pico, Pico H, Pico W, Pico WH ter druga generacija Pico 2 in Pico 2 W (RP2040 in RP2350 čipi, oba delujeta na 3,3 V logiki). Programiranje poteka v MicroPythonu, C/C++ (Pico SDK) ali Arduino IDE z jedrom arduino-pico.
