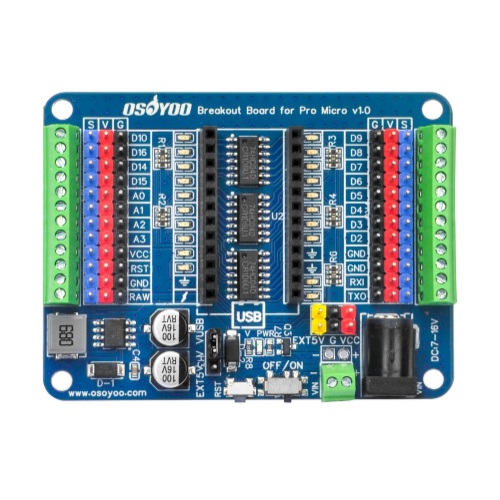

Pro Micro GPIO razširitvena plošča OSOYOO

Pro Micro GPIO razširitvena plošča OSOYOO

OSOYOO razširitvena plošča za Pro Micro je priključna ploščica, ki Pro Micro krmilnik razširi z vsem, kar olajša prototipiranje: LED indikator za vsak GPIO pin, vijačni terminali za zanesljiv priklop žic, 3-pinski vmesniki (Signal/V/GND) za senzorje in servo motorje ter neodvisen 5V/2A napajalni izhod za zahtevnejše periferne naprave.

Pro Micro vstavite v priključek na plošči, priklopite napajanje prek DC005 konektorja ali vijačnih sponk in takoj začnete s priklopi – brez breadboarda, brez loose žic. LED indikatorji na vsakem GPIO pinu pokažejo stanje pinov v realnem času, kar bistveno pospeši odpravljanje napak.

Anatomija razširitvene plošče

Ključne lastnosti

• LED indikator za vsak GPIO pin – Vizualni prikaz stanja; napajan iz ločenega vira, ne iz GPIO pinov – ne vpliva na električne lastnosti pinov.
• Vijačni terminali – Razmak 2.54 mm; trdna mehanska zveza za žice brez spajkanja ali breadboarda.
• 3-pinski vmesniki (Signal/V/GND) – 18 digitalnih in 9 analognih portov z integriranim napajanjem za servo motorje in senzorje.
• Neodvisen 5V/2A napajalni izhod – Za servo motorje (npr. SG90) in zunanje senzorje; brez obremenitve USB napajanja.
• V_Selector mostiček – Izberite vir napajanja: USB_V (iz Pro Micro USB) ali EXT5V (iz zunanjega napajalnika).
• Vgrajen gumb za ponastavitev in stikalo za vklop/izklop – Za lajše upravljanje med razvojem.
• Zaščita pred napačno polariteto – Varuje Pro Micro pri napačni vezavi napajanja.

Kaj potrebujem za začetek?

• Pro Micro krmilnik – Katerakoli Pro Micro 5V ali 3.3V verzija; vstavite v priključek na plošči.
• Napajalni adapter – Za zunanji 5V izhod: DC adapter 7–12V, 2.1mm DC005 konektor.
• Senzorji/servo motorji – Priključite prek 3-pinskih vmesnikov (Signal/V/GND).
• Izvijač – Za privijanje žic v vijačne terminale.

Moj prvi projekt – 3 koraki

1. Vstavi Pro Micro krmilnik v priključek na plošči.
2. Nastavi V_Selector mostiček glede na Pro Micro verzijo (5V ali 3.3V).
3. Priključi senzorje prek 3-pinskih vmesnikov – LED indikatorji pokažejo aktivne pine v realnem času.

Primeri uporabe

• Robotski projekti s servo motorji – 5V/2A izhod zagotavlja dovolj toka za 4–6 SG90 servo motorjev.
• Multi-senzorski sistemi – 27 portov (18 digitalnih + 9 analognih) z integriranim napajanjem.
• Pametna hiša in avtomatizacija – Relejni moduli, temp senzorji, IR senzorji – vsak port priklopi direktno.
• Izobraževanje – LED indikatorji naredijo učenje digitalnih signalov vizualno in intuitivno.
• Terenska namestitev – Vijačni terminali za zanesljivo priključitev v industrijskem okolju.

Tehnični pregled

Tehnične specifikacije

Primerjava: OSOYOO razširitvena plošča vs breadboard + jumper žice vs Nano shield

Inženirski PRO nasvet

V_Selector je kritičen – Preden priključite napajanje, preverite položaj V_Selector mostička: USB_V za napajanje iz Pro Micro USB, EXT5V za zunanji adapter. Napačna nastavitev pri 3.3V Pro Micro na EXT5V položaju lahko poškoduje krmilnik. Vedno najprej nastavite mostič, šele nato priključite napajanje.

Kompatibilnost

Kompatibilna z vsemi Pro Micro ploščami (5V in 3.3V) in Arduino Leonardo-kompatibilnimi krmilniki. Napetost Pro Micro mora ustrezati nastavitvi V_Selector mostička.

Dokumentacija

• OSOYOO uradna spletna stran
• Pro Micro dokumentacija (za priključeni krmilnik)
