ESP32 38PIN GPIO razširitvena plošča OSOYOO
Optimizirajte svoje ESP32 projekte z razširjeno povezljivostjo!
Opis

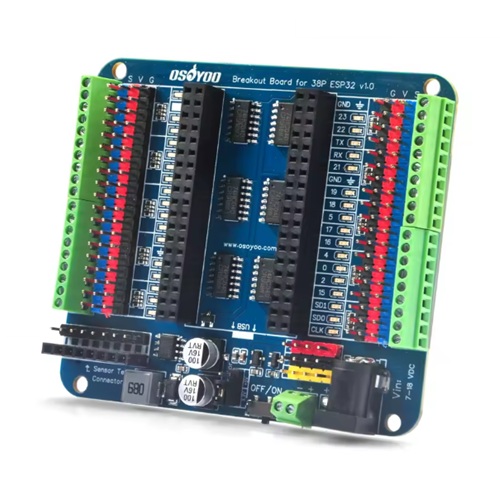

Predstavljamo vam OSOYOO razširitveno ploščo za 38-pinske ESP32 module, ki je zasnovana za napredne uporabnike, razvijalce in hobiste, ki potrebujejo robustno in zanesljivo rešitev za svoje projekte. Ta plošča je idealna za vse, ki želijo maksimizirati potencial svojega ESP32 modula z enostavnim dostopom do vseh GPIO pinov in dodatnimi funkcijami, ki poenostavijo prototipiranje in razvoj.
Ena izmed ključnih lastnosti te razširitvene plošče je njena široka združljivost. Ker so na trgu različne specifikacije 38-pinskih ESP32 modulov, OSOYOO plošča vključuje dva niza 2×19-pinskih priključkov, kar zagotavlja združljivost z moduli z razmikom pinov 0.9, 1.0 in 1.1 palca (22.86, 25.4 in 27.94 mm). To vam omogoča fleksibilnost pri izbiri ESP32 modula, saj ste lahko prepričani, da bo plošča delovala brezhibno.
Za lažje odpravljanje napak in vizualno spremljanje delovanja je vsak GPIO pin opremljen z LED indikatorjem. Ti indikatorji prikazujejo stanje (visoko/nizko) posameznega pina, kar omogoča hitro in učinkovito preverjanje kode brez potrebe po dodatnem ožičenju. Indikatorji so neodvisni in jih poganja namenski čip na razširitveni plošči, kar zagotavlja, da ne vplivajo na delovanje GPIO pinov vašega ESP32 modula.
Ključne lastnosti
- Široka kompatibilnost z večino 38-pinskih ESP32 modulov.
- Dva niza 2×19-pinskih priključkov za podporo različnim razmikom pinov (0.9, 1.0, 1.1 palca).
- LED indikatorji za vsak GPIO pin za enostavno odpravljanje napak in vizualno preverjanje stanja.
- Vgrajena zaščita pred napačno polariteto napajanja in stikalo za vklop/izklop.
- Dvojni izhod napajanja: 5V/2A in 3.3V/500mA, idealno za senzorje in servomotorje.
- Samodejno preklapljanje med USB in zunanjim napajanjem.
- Možnost izbire napetosti (3.3V ali 5V) za V izhodni pin preko jumperja.
- Enostavna povezljivost z 2.54mm pin headerji in vijačnimi sponkami.
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Ime izdelka | OSOYOO_IO_Breakout_Board_for_38P_ESP32_v.1.0 |
| Delovna napetost | 5V |
| VIN vhodna napetost (priporočeno) | 7-12V |
| VIN vhodna napetost (omejitev) | 7-18V |
| Število ADC kanalov | 18 |
| Število PWM digitalnih I/O pinov | 16 |
| Število pinov (header) | 38 |
| Stikalo za vklop/izklop | Da |
| Zunanji izhod napajanja | 5V/2A, 3.3V/500mA |
| Možnosti napajanja | USB/DC005–2.1/Vijačne sponke/Moški pin headerji |
| Vgrajeni LED indikatorji | 34 |
| Dolžina | 82 mm |
| Širina | 72 mm |
| Teža | 52 g |
Inženirski “PRO” nasvet
Pri uporabi te razširitvene plošče bodite še posebej pozorni na **izbiro napetosti (V_Selector jumper)**. Privzeto je V pin nastavljen na 3.3V. Če nameravate priključiti 5V naprave, obvezno premaknite jumper na 5V pozicijo. Napačna nastavitev lahko poškoduje tako razširitveno ploščo kot tudi priključene komponente. Prav tako se izogibajte hkratnemu napajanju preko DC vtičnice in vijačnih sponk, da preprečite morebitne poškodbe.
Primeri uporabe
- Razvoj pametnih domačih naprav (IoT).
- Prototipiranje senzorjev in aktuatorjev.
- Izobraževalni projekti za učenje mikrokontrolerjev.
- Avtomatizacija in nadzor v industriji.
- Robotika in daljinsko upravljanje.
Kompatibilnost
Plošča je zasnovana za **38-pinske ESP32 module**. Zagotavlja združljivost z moduli, ki imajo razmik pinov 0.9, 1.0 in 1.1 palca. Pred priključitvijo modula vedno preverite pravilno poravnavo, da preprečite poškodbe.
Vsebina paketa
- 1x OSOYOO razširitvena plošča za 38P ESP32
