ESP32 & ESP8266 30pin GPIO razširitvena plošča OSOYOO
€26.99 (DDV vključen)
Razširite svoje projekte z ESP32 in ESP8266 moduli – enostavno in zanesljivo!
1 na zalogi
Opis
ESP32 38pin GPIO razširitvena plošča OSOYOO

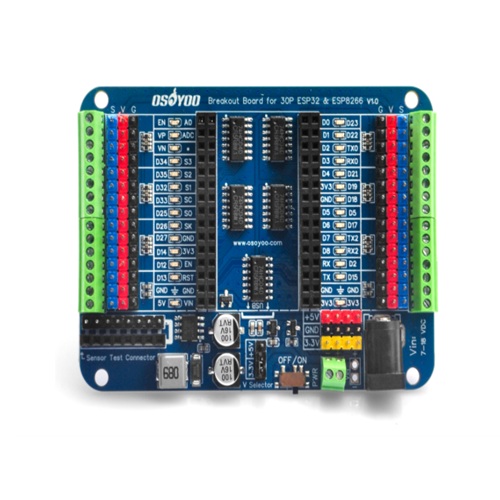

Predstavljamo vam OSOYOO razširitveno ploščo za 30-pinske ESP32 in ESP8266 module, ki je zasnovana za poenostavitev in obogatitev vaših elektronskih projektov. Ta vsestranska plošča je idealna za razvijalce, hobiste in študente, ki želijo hitro in učinkovito povezati svoje mikrokontrolerje z različnimi senzorji, aktuatorji in drugimi perifernimi napravami. Z njo boste lahko brezskrbno preizkušali in razvijali svoje ideje, ne glede na to, ali gre za izobraževalne projekte, prototipe ali napredne IoT rešitve.
Ena izmed ključnih prednosti te razširitvene plošče je njena široka kompatibilnost. Ker so na trgu različne specifikacije 30-pinskih ESP32 in ESP8266 modulov, OSOYOO plošča vključuje dva niza 2×15-pinskih priključkov, kar zagotavlja združljivost z moduli z razmikom pinov 0.9, 1.0 in 1.1 palca (22.86, 25.4 in 27.94 mm). To pomeni, da vam ni treba skrbeti za nekompatibilnost – preprosto priključite svoj modul in začnite z delom.
Za lažje odpravljanje napak in preverjanje kode je vsak GPIO pin opremljen z LED indikatorjem. Ti indikatorji prikazujejo stanje (visoko/nizko) posameznega pina, kar omogoča hitro vizualno potrditev delovanja brez dodatnega ožičenja. Indikatorji so neodvisni in jih poganja čip na razširitveni plošči, kar zagotavlja, da ne vplivajo na delovanje GPIO pinov vašega ESP modula.
Ključne lastnosti
- Široka kompatibilnost z večino 30-pinskih ESP32 in ESP8266 modulov.
- Dva niza 2×15-pinskih priključkov za podporo različnim razmikom pinov (0.9, 1.0, 1.1 palca).
- LED indikatorji za vsak GPIO pin za enostavno odpravljanje napak in vizualno preverjanje stanja.
- Vgrajena zaščita pred napačno polariteto napajanja in stikalo za vklop/izklop.
- Dvojni izhod napajanja: 5V/2A in 3.3V/500mA, idealno za senzorje in servomotorje.
- Samodejno preklapljanje med USB in zunanjim napajanjem.
- Možnost izbire napetosti (3.3V ali 5V) za V izhodni pin preko jumperja.
- Enostavna povezljivost z 2.54mm pin headerji in vijačnimi sponkami.
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Ime izdelka | OSOYOO_IO_Breakout_Board_for_30P_ESP32 & ESP8266_v.1.0 |
| Delovna napetost | 5V |
| VIN vhodna napetost (priporočeno) | 7-12V |
| VIN vhodna napetost (omejitev) | 7-18V |
| Število ADC kanalov | 18 |
| Število PWM digitalnih I/O pinov | 16 |
| Število pinov (header) | 30 |
| Stikalo za vklop/izklop | Da |
| Zunanji izhod napajanja | 5V/2A, 3.3V/500mA |
| Možnosti napajanja | USB/DC005–2.1/Vijačne sponke/Moški pin headerji |
| Vgrajeni LED indikatorji | 28 |
| Dolžina | 88 mm |
| Širina | 60 mm |
| Teža | 45 g |
Inženirski “PRO” nasvet
Pri uporabi te razširitvene plošče bodite še posebej pozorni na izbiro napetosti (V_Selector jumper). Privzeto je V pin nastavljen na 3.3V. Če nameravate priključiti 5V naprave, obvezno premaknite jumper na 5V pozicijo. Napačna nastavitev lahko poškoduje tako razširitveno ploščo kot tudi priključene komponente. Prav tako se izogibajte hkratnemu napajanju preko DC vtičnice in vijačnih sponk, da preprečite morebitne poškodbe.
Primeri uporabe
- Razvoj pametnih domačih naprav (IoT).
- Prototipiranje senzorjev in aktuatorjev.
- Izobraževalni projekti za učenje mikrokontrolerjev.
- Avtomatizacija in nadzor v industriji.
- Robotika in daljinsko upravljanje.
Kompatibilnost

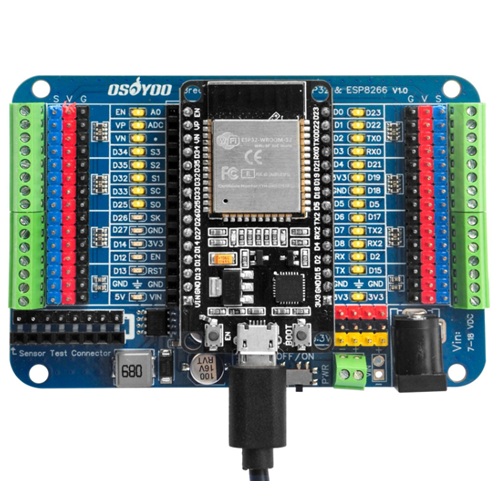

Plošča je zasnovana za 30-pinske ESP32 in ESP8266 module. Zagotavlja združljivost z moduli, ki imajo razmik pinov 0.9, 1.0 in 1.1 palca. Pred priključitvijo modula vedno preverite pravilno poravnavo, da preprečite poškodbe.
