Modul ULN2003 Stepper Motor Driver Keyestudio

Opis

Modul ULN2003 Stepper Motor Driver Keyestudio

Keyestudio KS0208 (včasih označen tudi kot del KS0280 kompleta) je kompakten gonilnik, zgrajen okoli preizkušenega čipa ULN2003A. Ta modul je nepogrešljiv pripomoček za vsakega “makerja”, ki želi v svoje projekte vključiti koračne motorje, kot je priljubljeni 28BYJ-48. Za razliko od neposrednega povezovanja motorja na krmilnik, ta modul zagotavlja potrebno moč in zaščito vašega Arduina pred povratnimi tokovi.

Ena izmed najbolj uporabnih lastnosti tega modula so štirje vgrajeni LED indikatorji (A, B, C, D), ki vizualno prikazujejo stanje vsake faze motorja. To vam omogoča takojšnjo diagnostiko – če motor ne teče pravilno, lahko s preprostim pogledom na LED diode ugotovite, ali vaš program sploh pošilja pravilno zaporedje impulzov. Modul je opremljen s standardnim 5-pinskim priključkom, ki se popolnoma prilega večini majhnih koračnih motorjev.

Zahvaljujoč Darlingtonovemu tranzistorskemu polju znotraj čipa ULN2003, lahko ta modul krmili bremena do 500mA na kanal. Poleg koračnih motorjev ga lahko uporabite tudi za krmiljenje relejev, solenoidov ali močnejših LED diod, kar ga naredi za izjemno vsestranski pripomoček v vaši delavnici.

Ključne lastnosti

• vizualna diagnostika s štirimi LED indikatorji za spremljanje faz motorja
• enostaven priklop s standardnim 5-pinskim konektorjem za koračne motorje
• visoka tokovna zmogljivost do 500mA na kanal zahvaljujoč ULN2003A čipu
• kompaktna oblika zavzame minimalno prostora na prototipni ploščici ali v ohišju
• vgrajene zaščitne diode preprečujejo poškodbe krmilnika zaradi induktivnih povratnih sunkov
• široko napetostno območje delovanja od 5V do 12V DC

Tehnične specifikacije

Inženirski “PRO” nasvet

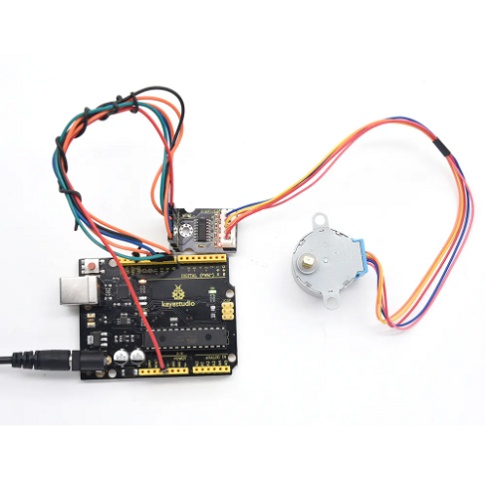

Pri krmiljenju koračnih motorjev preko ULN2003 modula bodite pozorni na napajanje. Čeprav modul lahko napajate neposredno iz 5V pina na Arduinu, to odsvetujemo, če motor opravlja kakršno koli mehansko delo. Motorji ob zagonu povzročijo napetostne sunke, ki lahko resetirajo vaš krmilnik. Za stabilno delovanje vedno uporabite ločen zunanji vir napajanja (npr. 5V ali 9V baterijo/napajalnik), pri čemer ne pozabite povezati skupne mase (GND) z Arduinom.

Primeri uporabe

• natančno krmiljenje robotskih rok in majhnih premičnih platform
• avtomatizacija odpiranja oken ali senčil v pametnem domu
• izdelava lastnih 3D tiskalnikov ali mini CNC strojev (za manjše osi)
• krmiljenje vrtljivih stojal za fotografiranje izdelkov
• izdelava interaktivnih umetniških instalacij z gibljivimi deli

Kompatibilnost

Modul je popolnoma združljiv z vsemi mikrokrmilniki, ki imajo digitalne izhode (Arduino, ESP8266, ESP32, Raspberry Pi, STM32). Za programiranje v Arduino okolju priporočamo uporabo standardne knjižnice “Stepper” ali naprednejše “AccelStepper”, ki omogoča tudi nadzor pospeševanja in zaviranja motorja.
