ESP32 max 24pinska razširitvena plošča FreeNove
€21.99 (DDV vključen)
Univerzalna razširitvena plošča Freenove za ESP32, Pico in Arduino Nano. Vključuje 24 LED indikatorjev za GPIO, 3A DC-DC napajalnik in varno vijačno povezavo.
4 na zalogi
Opis
ESP32 max 24-pinska razširitvena plošča Freenove
ESP32 max 24pinska razširitvena plošča FreeNove (FNK0101) je več kot le navadna razširitvena plošča. Je profesionalno orodje za prototipiranje, ki rešuje dve največji težavi pri delu z mikrokrmilniki: nepregledno ožičenje in pomanjkanje vizualne povratne informacije o stanju pinov. Ta plošča vam omogoča, da svoj ESP32, Arduino Nano ali Raspberry Pi Pico preprosto vstavite v podnožje in takoj začnete z delom, brez strahu pred slabimi stiki na prototipni ploščici.
Glavna prednost te plošče so vgrajeni LED indikatorji za vseh 24 GPIO pinov. Vsak pin ima svojo LED diodo, ki zasveti, ko je na pinu visoko stanje (High). Kar je ključno: LED diode krmili ločen čip, kar pomeni, da ne obremenjujejo vašega mikrokrmilnika in ne vplivajo na meritve senzorjev. To je neprecenljivo pri iskanju napak v kodi, saj takoj vidite, ali se določen pin sploh aktivira.
Za razliko od standardnih shieldov, Freenove vključuje napreden DC-DC napajalni krog, ki zunanjo napetost (6-24V) pretvori v stabilnih 5V in 3.3V pri toku do 3A. To je dovolj moči za napajanje celotne flote servo motorjev, LED trakov ali energetsko potratnih modulov, ki bi sicer preobremenili vaš krmilnik. S pomočjo priloženih jumperjev lahko poljubno izbirate napetost za levo in desno stran plošče (VC1 in VC2).
Ključne lastnosti
- univerzalna kompatibilnost s ploščami širine od 0.6 do 1.0 inča (Arduino Nano, Pico, ESP32, ESP8266)
- vizualna diagnostika s 24 neodvisnimi LED indikatorji za GPIO pine
- zmogljivo napajanje do 3A pri 5V in 3.3V preko vgrajenega DC-DC pretvornika
- vijačni terminali zagotavljajo varno in trajno povezavo žic brez spajkanja
- prilagodljiva napetost (VC1/VC2) omogoča mešanje 3.3V in 5V komponent v istem projektu
- zaščita krmilnika saj LED indikatorji ne črpajo toka neposredno iz GPIO pinov
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Model | Freenove FNK0101 |
| Vhodna napetost (DC Jack) | 6V – 24V DC |
| Izhodna napetost | 5V in 3.3V (izbirno preko jumperjev) |
| Maksimalni izhodni tok | 3A (DC-DC pretvornik) |
| Število GPIO pinov | 24 (vsi z LED indikacijo) |

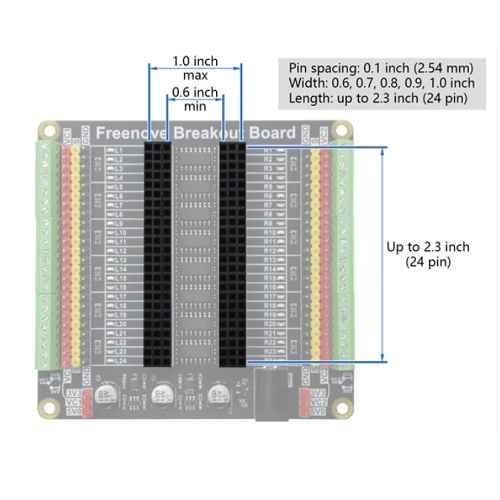

| Kompatibilna širina plošč | 0.6″, 0.7″, 0.8″, 0.9″, 1.0″ (2.54mm pitch) |
| Priključki | DC005 (2.1mm), vijačni terminali, pinhead letvice |
Inženirski “PRO” nasvet
Pri uporabi te plošče z zunanjim napajanjem (npr. 12V napajalnik) bodite pozorni na nastavitev jumperjev za VC1 in VC2. Če uporabljate ESP32 ali Raspberry Pi Pico, ki delujeta na 3.3V logiki, nastavite ustrezno stran na 3.3V, da preprečite poškodbe senzorjev. Če pa napajate servo motorje, ki potrebujejo 5V, lahko drugo stran plošče nastavite na 5V. Ta “dual-voltage” zmožnost je ena največjih prednosti te plošče, saj odpravlja potrebo po ločenih napajalnih modulih.
Primeri uporabe
- razvoj kompleksnih IoT naprav kjer potrebujete stabilno napajanje in hitro diagnostiko
- krmiljenje večjega števila servo motorjev (npr. robotske roke ali pajki)
- izobraževalni nameni saj LED diode začetnikom vizualno prikažejo delovanje kode
- trajne instalacije kjer vijačni terminali preprečujejo iztaknitev žic
- univerzalna testna postaja za hitro preverjanje delovanja različnih mikrokrmilnikov
Kompatibilnost

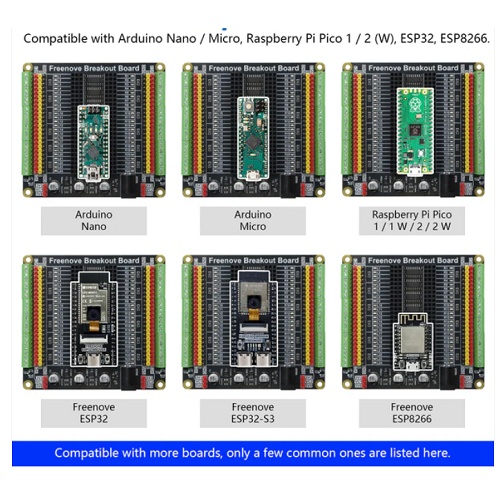

Plošča je združljiva z vsemi mikrokrmilniki, ki imajo razmik pinov 2.54mm in dolžino do 24 pinov. To vključuje Arduino Nano, Arduino Micro, Raspberry Pi Pico 1/2 (W), ESP32 (različne izvedbe), ESP8266 in številne druge. V paketu prejmete tudi izvijač in nabor jumperjev za takojšen začetek.
