Modul senzor temperature ds18b20 Keyestudio

Opis

Modul senzor temperature ds18b20 Keyestudio

Keyestudio KS0023 je visokokakovosten modul, zgrajen okoli legendarnega senzorja DS18B20. Za razliko od običajnih analognih termistorjev, ta digitalni senzor zagotavlja visoko natančnost in stabilnost meritve brez potrebe po kalibraciji. Njegova največja prednost je One-Wire (enostavna vodila) komunikacija, ki omogoča, da na en sam digitalni pin vašega mikrokrmilnika povežete več deset takšnih senzorjev hkrati.

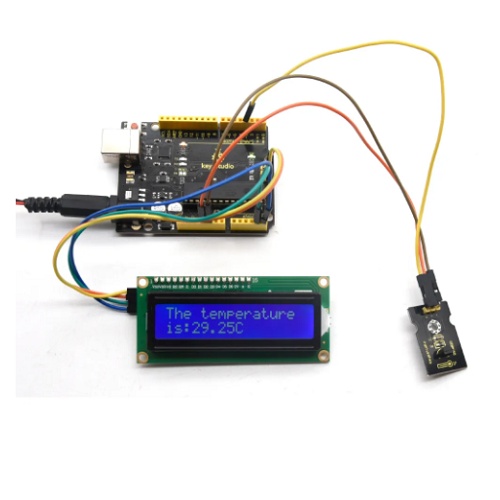

Modul je zasnovan tako, da je takoj pripravljen na uporabo. Na ploščici je že vgrajen potreben pull-up upor, kar pomeni, da ga lahko neposredno povežete z Arduino, ESP32 ali Raspberry Pi ploščo brez dodatnih komponent. Senzor omogoča nastavljivo ločljivost od 9 do 12 bitov, kar vam daje popoln nadzor nad hitrostjo zajema podatkov in natančnostjo (do 0.0625 °C).

Zaradi svoje digitalne narave je DS18B20 izjemno odporen na šume in padce napetosti na dolgih kablih, kar ga naredi idealnega za projekte, kjer so senzorji oddaljeni od krmilne enote. Vsak senzor ima unikatno 64-bitno serijsko številko, shranjeno v ROM-u, kar omogoča krmilniku, da natančno ve, kateri senzor mu pošilja podatek.

Ključne lastnosti

• One-Wire vmesnik omogoča povezavo več senzorjev na en sam digitalni pin
• visoka natančnost ±0.5 °C v območju od -10 °C do +85 °C
• široko temperaturno območje delovanja od -55 °C do +125 °C
• vgrajen pull-up upor na modulu za takojšnjo uporabo brez dodatnega ožičenja
• nastavljiva ločljivost od 9 do 12 bitov preko programske opreme
• unikatna ID koda vsakega senzorja omogoča enostavno mreženje

Tehnične specifikacije

Inženirski “PRO” nasvet

Čeprav modul že vsebuje pull-up upor, pri povezovanju večjega števila senzorjev na daljše kable (več kot 5-10 metrov) priporočamo uporabo močnejšega pull-up upora (npr. 2.2k namesto standardnih 4.7k) na strani krmilnika. To bo zagotovilo hitrejše naraščanje signala in preprečilo napake pri branju podatkov zaradi kapacitivnosti kabla. Prav tako se izogibajte “zvezdasti” topologiji ožičenja; za najboljšo stabilnost senzorje povežite v linijo (daisy-chain).

Primeri uporabe

• nadzor temperature v pametnem domu (ogrevanje, prezračevanje)
• spremljanje temperature v rastlinjakih in akvarijih
• industrijski nadzor procesov kjer je potrebna visoka natančnost
• večtočkovno merjenje temperature v strežniških omarah
• vremenske postaje za natančno merjenje zunanje temperature

Kompatibilnost

Modul je popolnoma združljiv z vsemi 3.3V in 5V mikrokrmilniki. Za Arduino okolje priporočamo uporabo knjižnic “OneWire” in “DallasTemperature”, ki omogočata izjemno enostaven dostop do vseh funkcij senzorja, vključno z iskanjem naslovov senzorjev na vodilu.
