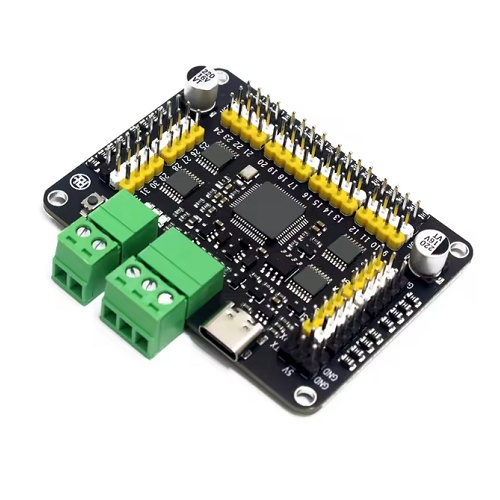

Modul RTRobot 32 Ch. krmilnik za servo motorje
€28.99 (DDV vključen)
RTRobot 32 Ch. krmilnik servo motorjev: Napreden asinhroni krmilnik z USB/UART/PS2 podporo in 16M pomnilnikom. Popolna rešitev za kompleksne robotske projekte.
2 na zalogi
Opis
Modul RTRobot 32 Ch. krmilnik za servo motorje
Popoln nadzor nad kompleksno robotiko in asinhronim gibanjem
Modul RTRobot 32 Ch. krmilnik za servo motorje (verzija Asynchronous 32) predstavlja vrhunec v svetu krmiljenja servo motorjev za zahtevne robotske projekte. Za razliko od preprostih PWM gonilnikov, ki le razširijo število izhodov vašega mikrokrmilnika, je ta modul samostojna in inteligentna krmilna enota z lastnim 32-bitnim procesorjem in vgrajenim pomnilnikom. Njegova primarna naloga je, da popolnoma razbremeni vaš glavni krmilnik (kot je Arduino, ESP32 ali Raspberry Pi) zahtevnih nalog generiranja natančnih časovnih signalov za do 32 motorjev hkrati. To pomeni, da vaš glavni program teče hitreje in bolj stabilno, medtem ko RTRobot modul skrbi za gladko in usklajeno premikanje vseh robotskih sklepov.
Ena izmed ključnih prednosti tega modula je njegova sposobnost asinhronega krmiljenja. V svetu napredne robotike, kjer gradimo robotske roke s številnimi stopnjami prostosti ali pajke (hexapode) s šestimi nogami, je ključno, da se motorji ne premikajo le hkrati, temveč neodvisno drug od drugega z različnimi hitrostmi in časi začetka ter konca giba. RTRobot krmilnik to omogoča z izjemno ločljivostjo 1us, kar zagotavlja, da so gibi vašega robota tekoči, naravni in brez nadležnega tresenja, ki je pogosto pri cenejših rešitvah. Z vgrajenim 16M pomnilnikom lahko na sam modul shranite do 255 skupin akcij (sekvenc gibov), ki jih nato sprožite z enim samim preprostim ukazom preko serijske povezave ali celo popolnoma brezžično.
Povezljivost je področje, kjer ta krmilnik resnično blesti. Opremljen je s sodobnim USB Type-C priključkom za neposredno povezavo z računalnikom, kjer lahko preko priložene grafične programske opreme vizualno programirate gibe brez pisanja ene vrstice kode. Za napredne uporabnike sta na voljo UART (TTL) vmesnik za komunikacijo z drugimi mikrokrmilniki in namenski priključek za PS2 brezžični sprejemnik. Slednji omogoča, da svojega robota upravljate neposredno z brezžičnim igralnim kontrolerjem, kar je idealno za predstavitve, tekmovanja ali preprosto zabavo pri testiranju novih robotskih konstrukcij.
Navodila proizvajalca: povezava
Ključne lastnosti
- 32-kanalno krmiljenje: Omogoča hkratno in neodvisno upravljanje do 32 servo motorjev z visoko natančnostjo.
- Vgrajen 16M pomnilnik: Shranjevanje do 255 kompleksnih sekvenc gibov neposredno na krmilnik za offline delovanje.
- Asinhrono premikanje: Podpora za neodvisne hitrosti in čase premikov za naravno gibanje robotskih sistemov.
- Več načinov krmiljenja: Podpira USB (Type-C), UART (serijska komunikacija) in PS2 brezžično upravljanje.
- Grafična programska oprema: Enostavno programiranje gibov preko PC vmesnika z vizualnim prikazom.
- Visoka ločljivost signalov: Natančnost 1us zagotavlja izjemno gladko delovanje motorjev brez tresljajev.
- Zaščita in stabilnost: Vgrajena izolacija signalov in stabilizacija napetosti za varno delovanje motorjev in logike.
Tehnične specifikacije
| Parameter | Podatek |
|---|---|
| Število kanalov | 32 (sinhrono ali asinhrono) |
| Procesor | 32-bitni namenski krmilnik |
| Pomnilnik | 16 MB (do 255 skupin akcij) |
| Natančnost krmiljenja | 1 us (mikrosekunda) |
| Napetost logike | 5 V (preko USB ali pinov) |
| Napetost motorjev | Odvisno od motorjev (običajno 6-12 V) |
| Vmesniki | USB Type-C, UART (TTL), PS2 Wireless |
| Hitrost komunikacije (Baud Rate) | 9600 – 115200 bps |
| Podprti motorji | Standardni servo motorji (npr. SG90, MG995, MG996R) |
| Fizična velikost | 64 mm x 45 mm |
Inženirski “PRO” nasvet
Pri projektih z večjim številom servo motorjev je napajanje kritičnega pomena. Čeprav krmilnik logiko napaja preko USB priključka, motorji potrebujejo močan zunanji vir napajanja, povezan preko zelenih terminalov. Če uporabljate vseh 32 kanalov z močnejšimi motorji (kot je MG996R), lahko skupni tok ob zagonu preseže 10A ali več. Vedno uporabite dovolj debele kable za napajanje motorjev in po možnosti dodajte večji elektrolitski kondenzator blizu napajalnih terminalov, da preprečite padce napetosti, ki bi lahko povzročili ponovni zagon (reset) krmilnika ali nestabilno delovanje logike.
Primeri uporabe
- Izdelava naprednih robotskih rok s 6 ali več stopnjami prostosti (DOFs).
- Krmiljenje pajkov (hexapodov) in drugih večnožnih robotskih platform.
- Avtomatizacija kompleksnih animatroničnih figur v modelarstvu ali umetnosti.
- Učni pripomoček za spoznavanje napredne robotike in asinhronih algoritmov gibanja.
- Brezžično upravljanje robotskih vozil s PS2 kontrolerjem za tekmovanja.
Kompatibilnost
Krmilnik je popolnoma združljiv z vsemi napravami, ki podpirajo serijsko komunikacijo (UART), vključno z Arduino, Raspberry Pi, ESP32, STM32 in osebnimi računalniki (Windows/Linux/Mac). Podpira standardne ukaze, ki so delno združljivi s SSC-32 protokolom, kar omogoča uporabo številnih obstoječih knjižnic in programov za robotiko.
