Opis

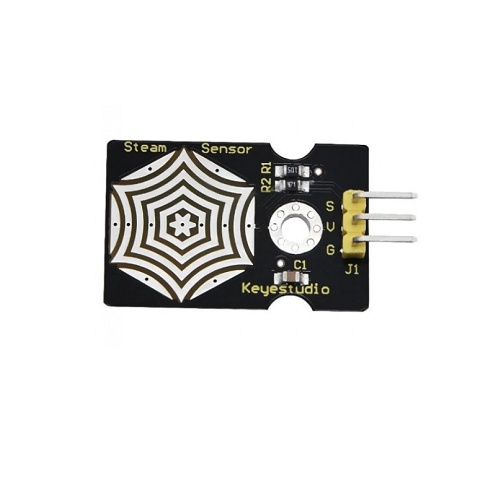

Modul senzor pare Keyestudio

Modul senzor pare Keyestudio (model KS0203) je izjemno uporaben analogni senzor, zasnovan za zaznavanje prisotnosti pare, vlage ali dežja. Njegovo delovanje temelji na preprostem, a učinkovitem principu: ko se vlažnost na površini senzorja poveča, se sorazmerno s tem poveča tudi izhodna napetost. To omogoča mikrokrmilnikom, kot je Arduino, da preko analognega vhoda natančno odčitajo stopnjo vlažnosti in sprožijo ustrezne odzive v vašem projektu. Senzor je idealen za vse, ki želijo v svoje naprave vključiti funkcijo detekcije dežja ali preprosto merjenje nivoja tekočine.

Zaradi svoje kompaktne zasnove in enostavne uporabe je ta modul priljubljena izbira tako med začetniki kot tudi med izkušenimi inženirji. Senzor je opremljen s tremi pini (Signal, VCC, GND), kar omogoča hitro povezavo brez potrebe po kompleksnem ožičenju. Njegova vsestranskost se kaže v tem, da ga lahko uporabite kot preprosto stikalo za nivo tekočine ali pa kot napreden detektor vlage v zaprtih prostorih, kjer je prisotna para, na primer v rastlinjakih ali kopalnicah.

Dokumentacija proizvajalca: povezava

Ključne lastnosti

• Analogni izhodni signal: Omogoča zvezno spremljanje stopnje vlažnosti in natančno prilagajanje odzivov sistema.
• Visoka občutljivost: Hitro zazna že majhne spremembe vlage na površini senzorja.
• Široko temperaturno območje: Deluje stabilno v okoljih od -10 ℃ do +70 ℃.
• Dvojna napetostna združljivost: Podpira napajanje tako s 3,3 V kot s 5 V, kar zagotavlja kompatibilnost z večino sodobnih krmilnikov.
• Nizka poraba energije: Z delovnim tokom pod 20 mA je primeren tudi za baterijsko napajane projekte.

Tehnične specifikacije

Inženirski “PRO” nasvet

Čeprav je senzor zasnovan za zaznavanje vlage in pare, povezovalni deli modula niso vodoodporni. Pri uporabi za merjenje nivoja tekočine ali kot detektor dežja pazite, da v vodo potopite le spodnji del senzorja z izpostavljenimi sledmi, medtem ko morajo elektronske komponente in priključni pini ostati suhi. Za dolgotrajno uporabo na prostem priporočamo, da zgornji del modula zaščitite z vodoodpornim ohišjem ali ustreznim premazom, da preprečite korozijo in kratke stike.

Primeri uporabe

• Avtomatski detektor dežja, ki zapre okna ali pospravi tendo ob prvih kapljicah.
• Sistem za spremljanje vlage v rastlinjakih ali vlažilnikih zraka.
• Preprosto stikalo za zaznavanje nivoja vode v rezervoarjih ali posodah.
• Pametni kopalniški ventilator, ki se vklopi ob zaznavi pare med tuširanjem.

Kompatibilnost

Modul je popolnoma združljiv z vsemi krmilniki, ki imajo analogni vhod (ADC), vključno z Arduino Uno, Mega, Nano, ESP8266 in ESP32. Pri uporabi s krmilniki ESP32 bodite pozorni na napetostni nivo analognega vhoda (običajno 3,3 V) in po potrebi prilagodite napajanje modula.
