Modul merilec tlaka barometer Acebott

Opis

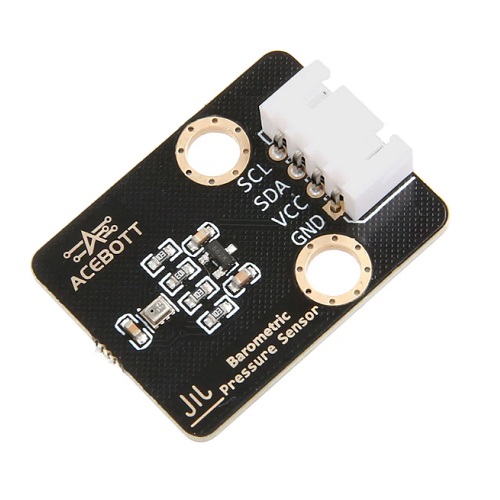

Modul merilec tlaka barometer ACEBOTT

Barometrični senzor tlaka BMP280 je razvojna plošča z integriranim čipom BMP280, ki omogoča natančno merjenje atmosferskega tlaka in temperature prek I2C-protokola. Modul zagotavlja podatke o trenutni nadmorski višini ali spremembah zraka ter natančne temperaturne vrednosti za kompenzacijo meritev ali spremljanje okolja. Primeren je za hobiste, dijake, študente in razvojne inženirje, ki želijo z minimalno programsko kodo v okolju Arduino IDE ali na Raspberry Pi izboljšati svoje IoT-aplikacije, vremenske postaje, notranjo navigacijo ali brezpilotna letala.

Tehnične specifikacije

• Delovna napetost: 5 V

• Območje merjenja tlaka: 300 hPa – 1100 hPa

• Relativna natančnost tlaka: ±0.12 hPa (±1 m)

• Območje merjenja temperature: 0 °C – 65 °C

• Natančnost temperature: 0.01 °C

• Protokol izhoda: I2C

• Delovno temperaturno območje: -10 °C – +50 °C

• Dimenzije: 3.2 cm × 2.4 cm

Princip delovanja

Čip BMP280 temelji na piezorezistivnem merilnem elementu v tanki silicijevi membrani, kjer se sprememba atmosferskega tlaka odraža kot sprememba upora. Integrirani temperaturni senzor meri okoljsko temperaturo, nato pa mikrokontroler s kalibracijskimi koeficienti v čipu kompenzira odčitke tlaka za temperaturna nihanja. Končne vrednosti se pošljejo prek I2C-vmesnika kot digitalni podatki.

Področja uporabe

• vremenske postaje za spremljanje atmosferskih sprememb

• notranja navigacija z združitvijo z IMU-senzorji

• pnevmatski altimetri in nadmorska določanja

• brezpilotna letala (UAV) za stabilno pozicioniranje

• industrijska avtomatizacija za nadzor tlaka v zaprtih sistemih

• IoT-projekti za okoljsko spremljanje

Kompatibilnost

Združljiv je z mikrokontrolerji, ki podpirajo 5 V logiko, kot so Arduino (Uno, Nano, Mega) in Raspberry Pi prek I2C-vmesnika, ter deluje z večino prototipnih plošč in ščitov za IoT-razvoj.
